От своих функциональных аналогов отличается улучшенными изгибными свойствами, что достигнуто в первую очередь за счет применения общей резиновой изоляции.
Кроме промышленных объектов, для которых характерно применение изделий с большим количеством жил и увеличенным сечением, кабели рассматриваемой разновидности широко используются при создании радиоаппаратуры. В домашних условиях с их помощью подается напряжение на микроволновые печи и прочую бытовую технику, формируется линейная часть системы освещения и т.д.
Кабель РПШЭ
Кабель РПШЭ используется для подключения к распределительной электрической сети различных машин и механизмов. Пригоден для применения в качестве элементов внутренней проводки измерительных приборов, телекоммуникационной аппаратуры и средств вычислительной техники.
Расшифровка аббревиатуры РПШ
Марка РПШ сформирована на основе традиционного для кабельной промышленности подхода выноса в аббревиатуру основных потребительских параметров и ее представления в форме двухблочного алфавитно-цифрового кода.
Первая буквенная часть кода означает следующее
- • Р - (резиновая) гибкая резиновая шланговая изоляция жил;
- • П – (пластикат) оболочка из изоляционной резины или ПВЧ-пластиката;
- • Ш (шелк) –реализация изоляции с использованием полиамидного шелка.
Цифровая часть марки шифрует количество токопроводящих жил и их поперечное сечение, соединенных знаком “?”. В соответствии с этим подходом описание кабель рпш 5х1, 5 означает, что речь идет о кабеле РПШ массового применения, имеющего пять одинаковых жил с сечением 1,5 мм2 каждая.
Жилы при наличии в составе сердечника специализированных заземляющих проводов могут иметь различное сечение. Тогда они разбиваются на звенья, которые формируются по однотипным правилам и связаны знаком “+”.
Параметры
РПШ в зависимости от варианта исполнения делится на три варианта, которые рассчитаны на применение в сетях переменного тока с напряжением до 380, 660 или 3000 В бытовой или промышленной частоты. При переходе на постоянный ток номинальное напряжение увеличивается примерно на 40 %. Количество жил может меняться от двух до 14, сечение – от 0,75 до 10 мм2.
Рабочий эксплуатационный температурный диапазон составляет от -40 до +60°С, максимальная влажность воздуха не должна превышать 98%.
Допустимо увеличение температуры жил при максимальной нагрузке до 65°С, т.е. в системе энергоснабжения обязательно должна применяться эффективная быстродействующая защита от перегрузки.
Диаметр зависит от количества жил и их сечения, меняясь в пределах от 9 до 20 мм при погонной массе от 110 до 850 кг/км.
В части пожаростойкости продукты демонстрируют параметры класса О2.8.2.5.4 по действующему ГОСТ 31565-2012.
Нормативный срок эксплуатации составляет 8 лет, заводская гарантия имеет продолжительность один год.

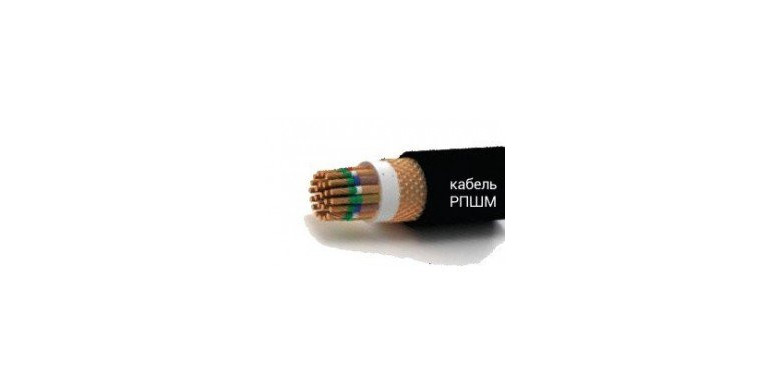

Кабель РПШМ
Кабель РПШМ предназначен для подключения к сетям энергоснабжения различных подвижных машин и механизмов. Хорошие изгибные параметры и широкий выбор по количеству цепей передачи тока позволяют применять РПШМ для внутриблочной разводки силового напряжения различного телекоммуникационного оборудования.
Конструктивные особенности
В качестве основы продукта использованы круглые гибкие многопроволочные жилы из меди четвертого класса.
С целью упрощения монтажа применяется изоляция с различной окраской, выделенная жила заземления всегда имеет желто-зеленый цвет. При большом количестве жил допустим переход на счетную систему маркировки только с двумя цветными жилами в повиве. Иногда встречается также цифровая маркировка одноцветных жил.
Для получения плотной структуры сердечника жилы используется скрутка изолированных жил. Практикуется дополнительное наращивание механической стабильности сердечника за счет его обмотки тонкой полимерной пленкой.
При малых диаметрах оболочка имеет толщину 1,3 мм, в случае кабелей с внешним диаметром свыше 10 мм ее толщина увеличивается до 1,8 – 2 мм.
Оболочка не предназначена для штатной эксплуатации РПШ на открытом воздухе.
Варианты кабелей серии РПШ
Большая потребность в силовых кабелях с улучшенными изгибными характеристиками, удачная конструкция в сочетании с невысокой стоимостью привела к тому, что провод рпш начал массово использоваться в самых разнообразных областях. В тех ситуациях, когда исходная конструкция не может быть использована в силу внешних условий, применяются его модифицированные варианты.
При необходимости обеспечения электромагнитной совместимости, что требуется при создании радиоэлектронной аппаратуры и оборудования связи, используется РПШЭ (от Э – экранированный) с внутренней оплеткой из стальной или медной проволоки.
В специальных случаях применяются морозостойкие экранированные изделия марки РПШЭМ, имеется исполнение для стран с влажным жарким климатом (символ Т – тропический в буквенном блоке марки) и некоторые другие.
Кабель РПШЭМ
Кабель РПШЭМ рассчитан на переменное напряжение 380/660 В. Предназначен для подключения к сети электроснабжения стационарных электроприемников, построения схем питания стационарной радиочастотной аппаратуры различного назначения.
Особенности поставки
Высокая популярность конструкции привела к тому, что она в большинстве случаев является складской и кабель рпш купить можно непосредственно со склада. Заказными являются только редко востребованные варианты (с сечением жил свыше 2,5 мм2).
Основным типом упаковки является барабанная, строительная длина составляет как минимум 50 м. Кабели малых сечений или с небольшой строительной длиной часто отпускаются в более подходящей и удобной для таких размеров бухтовой упаковке.
Кабели рпш, цена которых соответствует заводской, можно получить сразу же после оплаты или принятия решения о товарном кредите. Возможность работы по рекомендованной цене достигается:
- • наличием прямых связей с производящими предприятиями;
- • минимальными торговыми наценками;
- • тщательной проработкой и оптимизацией внутрипроизводственных процессов поставщика.
Наряду с продажей предоставляется дополнительный сервис в части технических консультаций, подборе аналогов, оптимизации проектной спецификации, логистических услуг и аналогичные им.
На всю поставляемую продукцию имеются необходимые сертификаты.
