Как организовать освещение в ванной комнате?

Освещение в ванной комнате.

Занимаясь организацией освещения, нужно учитывать множественные особенности ванной комнаты. Основное требование к установке электропроводки в этом помещении заключается в том, чтобы она вся была скрытой. В статье рассказывается об особенностях монтажа, марках подходящих кабелей, их сечениях, характеристиках. А также об условиях освещения: влажности и температурных перепадах, оптимальном расположении розеток, светильников и других факторах.

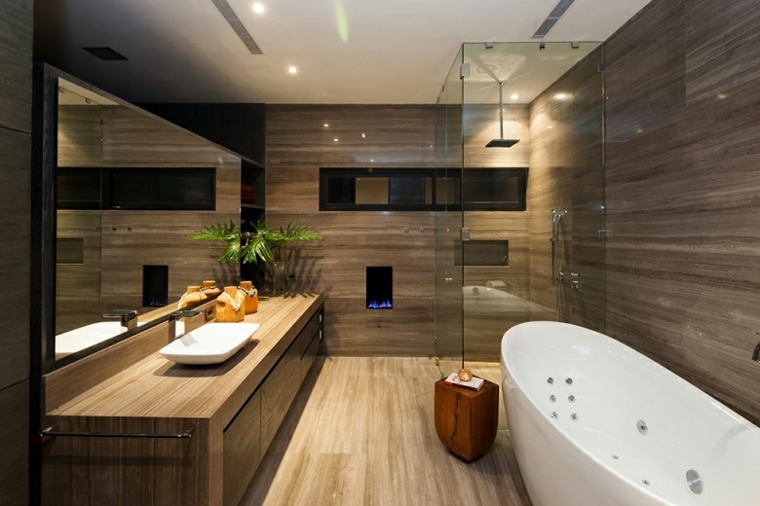

Рис. 1. Вся проводка скрыта.

Требования к электропроводке.

Они в данном случае особые. Нормативные документы относят ванную комнату к влажным помещениям, а значит и требования к монтажу и техническим параметрам проводки более строгие, чем в помещениях с пониженной влажностью. Этому есть объяснения: касания поверхности электрической проводки в среде с повышенной влажностью может стать летальным, когда в «сухом» – это вызовет только ощущения дискомфорта.

К тому же ванная комната – место, где человек бывает полностью обнаженным, что также повышает риск поражения током. Все эти факторы имеют прямую связь со снижением сопротивляемости организма в подобных влажных средах и наибольшим ростом силы тока, который в случае электрического удара, проходит через всё тело.

Важно! Не стоит поручать работу непрофессионалам, поскольку любые отступления от норм безопасности могут быть чреваты трагичными последствиями!

Кабель NYY

Кабель NYY разрешается прокладывать не только внутри зданий, но и в уличных условиях, под землей. Способ укладки — открытый (в кабельных каналах) и закрытый (в кирпичной кладке, штробированных канавках в бетонных плитах).

Заказать

Площадь сечения.

Она должна соответствовать нагрузке на провод. Рассмотрим, как она рассчитывается. Вначале определяем штангенциркулем диаметр жилы (допустим, он равен 0,1 см), затем радиус, разделив на два (0,1/2). Результат возводим в квадрат(0,1/2)2 и умножаем на постоянное число π. (3,14). Получим площадь сечения = 0,78 мм.

Ни в коем случае нельзя экономить на электропроводке. Покупайте кабель, имеющий в основе медную жилу, маркировка Н или Нг (двойная негорючая изоляция). Такой провод надежнее, чем алюминиевый, кроме того, первый всегда будет меньшего сечения.

Важно! При покупке кабеля проверяйте площадь его сечения: часто она не соответствует указанной производителем!

Меры защиты от поражения током.

Во избежание поражения током применяется ряд мер, которые касаются правил монтажа проводки, розеток, выключателей, распределительных щитков, а также применения заземления в ванной комнате и других мер.

Только скрытая электропроводка

Согласно правилам по монтажу электроустановок, а они должны обязательно соблюдаться, в противном случае не будет выдан акт, позволяющий эксплуатировать комнату или дом, в ванной нельзя устанавливать провода:

  • • с неизолированной оболочкой,
  • • в рукаве или трубе из металла.
Разрешается монтировать проводку только в скрытом варианте.

Закрытые розетки.

Не менее строгие правила разработаны для установки розеток – их рекомендуется оборудовать крышками для контактов. У всех электрических розеток должен быть класс защиты не ниже IP44. В ванной комнате запрещено монтировать:

  • • распределительные коробки;
  • • выключатели;
  • • электрощитки

Однако это требование не касается выключателей, управляемых шнурами или датчиками движения, или пультами со степенью защиты IP44, которые устанавливаются под потолочным покрытием.

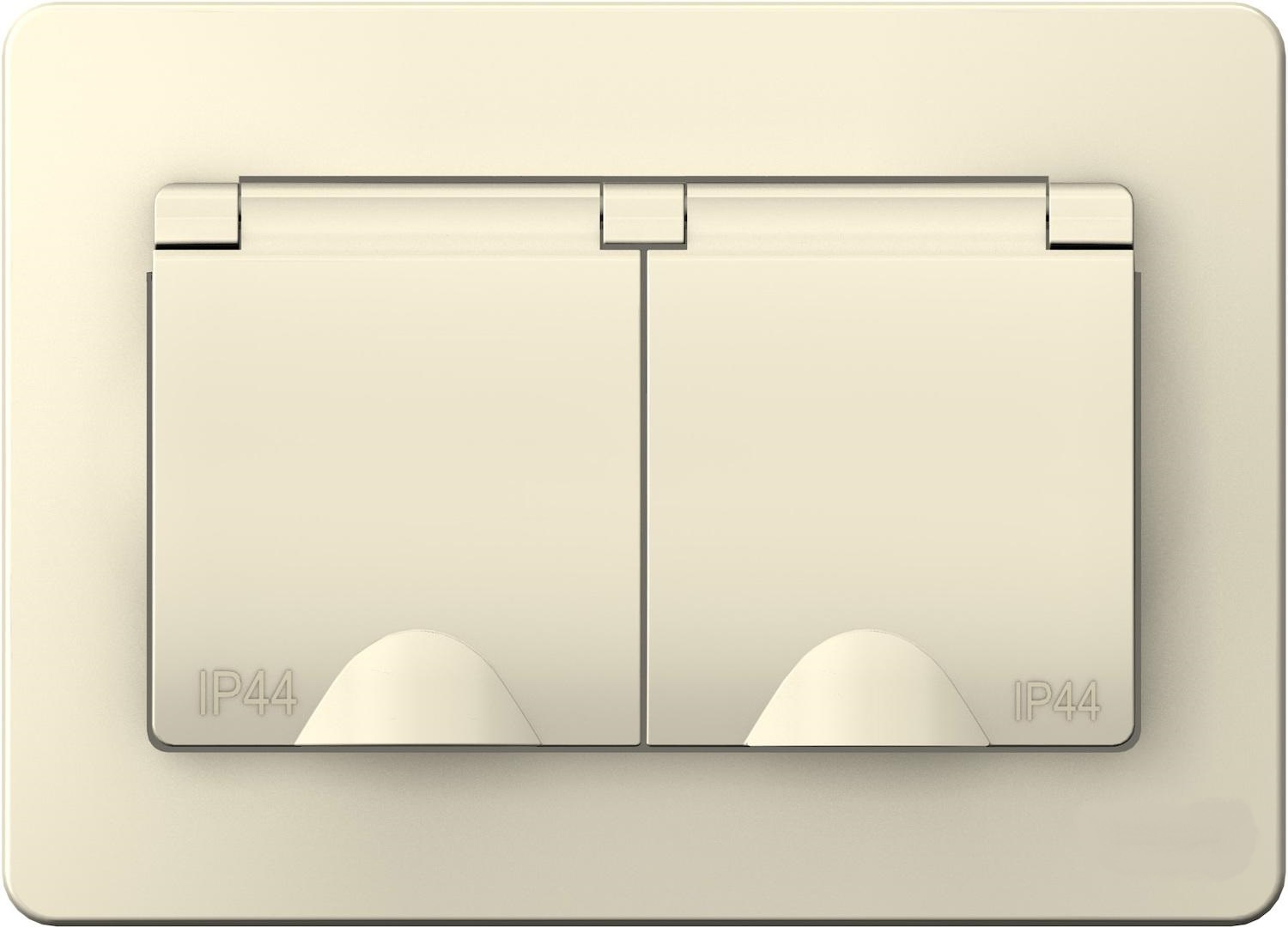

Рис. 2. Розетки с крышками.

На заметку. Производители сантехнического оборудования часто практикуют выпуск линии мебели для ванной комнаты со встроенными розетками, соответствующие всем безопасным нормам.

Кабель NUM

Кабель NUM используется для подключения разнообразного оборудования, силовых цепей, осветительных приборов к электрической сети. Кабель не поддерживает горение, его можно прокладывать практически в любых помещениях.

Заказать

Заземление, устройство ЗО.

Чтобы избежать удара током при повреждениях изоляции, требуется предпринять следующие меры:

  • • заземление;
  • • защитное отключение;
  • • выравнивание потенциалов;

С этой же целью применяют также разделительные трансформаторы, малое напряжение, двойную изоляцию.

В идеале используются все, указанные выше, варианты защиты. Но в реальных условиях более результативным и практичным является внедрение лишь некоторых из них. Попытаемся остановиться на них несколько подробнее.

Заземление.

При утечке тока на металлическую поверхность (ванны, смесителя), корпуса какого-нибудь электрического или иного прибора, к которому человек нередко прикасается, произойдет отведение опасной для жизни нагрузки «на землю». А значит, угроза поражения током будет сведена к минимуму.

В зданиях, построенных после 90-х годов прошлого столетия, заземление предусмотрено, что называется, по умолчанию. Единственное, что нужно сделать – это обеспечить подсоединение к нему всех металлических либо подключенных в сеть приборов, например, смесителей, ванн (если они из металла).

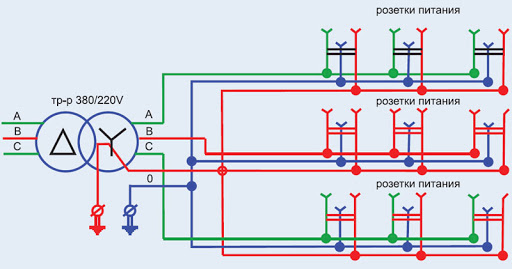

Рис. 3. Разводка питания и заземления.

В домах же, которые строились ранее, где нет заземления, в этом качестве нередко используются трубы канализации или радиаторы. Такие действия абсолютно запрещены, поскольку отсутствует информация о возможных к ним подключениях или «пробиваниях в каком-либо месте, пусть даже в близлежащем микрорайоне, электропроводки. Поэтому «заземление» может оказаться мнимым, а результат плачевным. Стоит узнать о заземлении распределительного электрощита на лестничном пролете в ДЭЗе или ЖЭКе.

При положительном ответе для ванной прокладывается от щитка провод заземления. Сечение провода нужно иметь такое же, как самого большого из фазных проводов в помещении.

УЗО

Также нужно установить отдельное УЗО (тип А – постоянный или АС – переменный ток) – устройство защитного отключения и автовыключатель, которые практически мгновенно обесточат участок электроцепи на участке с поврежденной изоляцией либо при прикосновении человека к токопроводящей жиле.

В заключение

Тем, кто решил заняться освещением в ванной комнате, стоит обратиться в компанию «Новакабель». Здесь имеется все, что необходимо для решения этой задачи. В широком ассортименте представлены электрические провода и кабели, которые прекрасно подойдут по своим конструкционным характеристикам для монтажа не только в ванных комнатах, душевых, но и банных комплексах.
