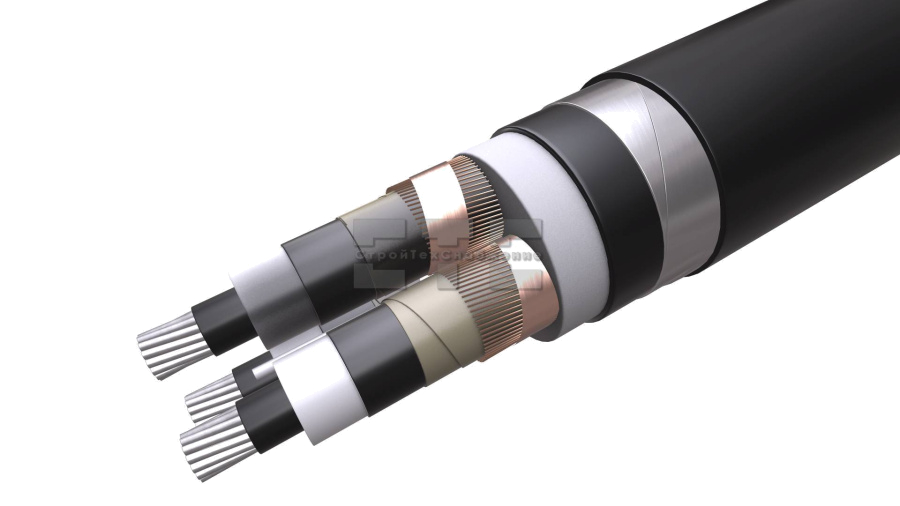

Монтаж кабеля с пластмассовой изоляцией

Для проведения монтажных работ кабеля с пластмассовой изоляцией необходимо специальное образования и подготовка, а также наличие подлинного разрешения на проведение такого вида работ.

Монтаж кабеля с пластмассовой изоляцией проводится при наличии в арсенале эпоксидной и чугунной соединительных муфт (при небольшом максимальном напряжении). Использовать стопорные муфты на вертикальных и крутонаклонных трассах не нужно, так как в данных кабелях нет жидкой пропитки, соответственно, они менее чувствительны к увлажнению.

Правила при монтаже кабеля с пластмассовой изоляцией

  • Нельзя использовать битумные и малоканифольные массы, так как при нагревании изоляция пластмассового кабеля плавится и теряет свои рабочие способности.
  • Для правильной заделки необходимы эпоксидные компаунды, то есть ненагреваемые растворы с целью сохранения рабочих свойств изделия.
  • Можно использовать уплотнение путем обмотки изолентой, а также заливку лаком или клеевым раствором.
  • Для совершения адгезии эпоксидного компаунта к поливинихлориду, необходимо применить специальный клей.
  • До начала использования его нужно перемешать с отвердителем, чтобы клей высох до заливки эпоксидного компаунта.

Кабель FTP

Кабель FTP При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба. Больший изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки кабеля.

Заказать

Монтаж кабеля с пластмассовой изоляцией: как работать с эпоксидной соединительной муфтой

  • При необходимости совершения манипуляций с изоляционной областью, используют эпоксидную заводскую муфту.
  • Кабельные жилы нужно соединить стандартным способом, корпус в данном случае выступает изоляционным материалом и оборонительным слоем муфты.
  • Далее необходимо произвести разделение кабеля. Нужно сделать надрез по внешнему краю второго бандажа, удалить броневую поверхность и подушку под ней.
  • Далее, от конца кабеля производится комплектация бандажа посредством намотки специализированной проволоки. На наконечнике разделанного изделия виден внешний покров, нужно удалить выступающие части бандажа.
  • После чего накладывается еще один бандаж.

На поливинихлоридном шланге следует сделать разрез кольцевого и продольного характера, который в общей сложности должен занимать половину толщины шланга. Важно выполнять данное действие бережно, чтобы не повредить ленточные экраны жил.
Далее следует удалить шланг. Если на кабеле не предусмотрено наличие бронепокровов, разделение начинается с изъятия шланга на участке от окончания пластмассового кабеля. После завершения разделения изделия следует изогнуть его по правилам заделки.

Кабель КВПбШв

Кабель КВПбШв разработан специально для неподвижного подключения к электрическому оборудованию. Изделие успешно функционирует на открытом воздухе, в помещениях, каналах и туннелях.

Заказать

Монтаж и заземление

Поверхность поливинихлоридного шланга обрабатывают специальным строительным клеем. Данный этап обеспечивает безопасное использование материалов. Впоследствии даннон изделие будет напрямую взаимодейтсвовать с эпоксидным компаунтом. Перед началом основных манипуляций необходимо обработать шланг специальным прибором. Также клеевым раствором промазывают изоляционный слой жил по всему периметру разделки.

Для лучшего приставания эпоксидного компаунда к полеитиленовому изделию, проводится процедура заглаживания паяльником. Далее нужно смотать ленту механического и полупроводящего экрана, отогнуть ленты вниз и наложить бандаж. Далее необходимо удалить полупроводящий графитовый слой экрана по всей длине жилы.

Для проведения изоляции жил поливинихлоридных кабелей и участка поливинихлоридного шланга, (его нужно предварительно обработать напильником) используется разведенная жидкая клеевая масса.
Части стального изделия нужно аккуратно разогнуть и удалить излишки, придерживаясь некоторого расстояния от линии сгиба. Обслуживаются они с внешней стороны. Далее следует прижать ленты металлического экрана к защите кабеля и поверхности шланга. Нужно сплющить провод на конце и аккуратно припаять к нужным местам стальных изделий.

Кабель NYM

Кабель NYM применяется для прокладки в жилых и промышленных объектах. Успешно функционирует в любых помещениях. Может использоваться не только в зданиях, но и на улице.

Заказать

Монтаж кабеля с пластмассовой изоляцией: процесс разделки

  • Необходимо провести грамотное запаивание и правильную сварку жил кабеля, пользуясь информацией из инструкции по взаимодействию с изолированными проводами и кабелями.
  • На ступень брони следует наложить подмотку из хлопчатобумажной ленты и промазать ее эпоксидным компаунтом отдельно для каждого витка.
  • Далее устанавливаются две распорки, которые обязательно нужно обезжирить и тщательно очистить перед монтажом.
  • Распорки можно закрепить, обмотав по окружности суровые нити.
  • Чтобы правильно залить муфту эпоксидным компаунтом, нужно уложить кабель так, чтобы при прохождении процесса затвердевания, не произошло растягивающих и изгибающих воздействий на муфту.
  • Далее по аналогии проводится заливка эпоксидной муфты.

При проведении монтажа кабеля с пластмассовой изоляцией, стоит четко придерживаться составленного ранее плана, чтобы не допустить ошибок в монтаже. Проводить данный монтаж следует только специально обученным профессиональным работникам, имеющим подлинное разрешение на данные действия.
