Монтаж силового кабеля с бумажной изоляцией

Монтаж бумажной изоляции осуществляется при соблюдении установленных разработчиком норм. Следует внимательно изучить все главные и второстепенные аспекты предоставляемой инструкции. На рабочем месте категорически не должно быть ресурсов, выделяющих влагу, так как это вредит изоляционной системе.

Сначала необходимо срезать припаянные к оболочке концы, а затем проверить соответствие конструкции кабеля посредством соотнесения некоторых данных с нормативной инструкцией. Как правило, факторами для выверки являются количество жил и их вид, количество слоев изоляционного материала. Проверку на отсутствие внешних и внутренних дефектов проводят максимально тщательно с каждого конца провода.

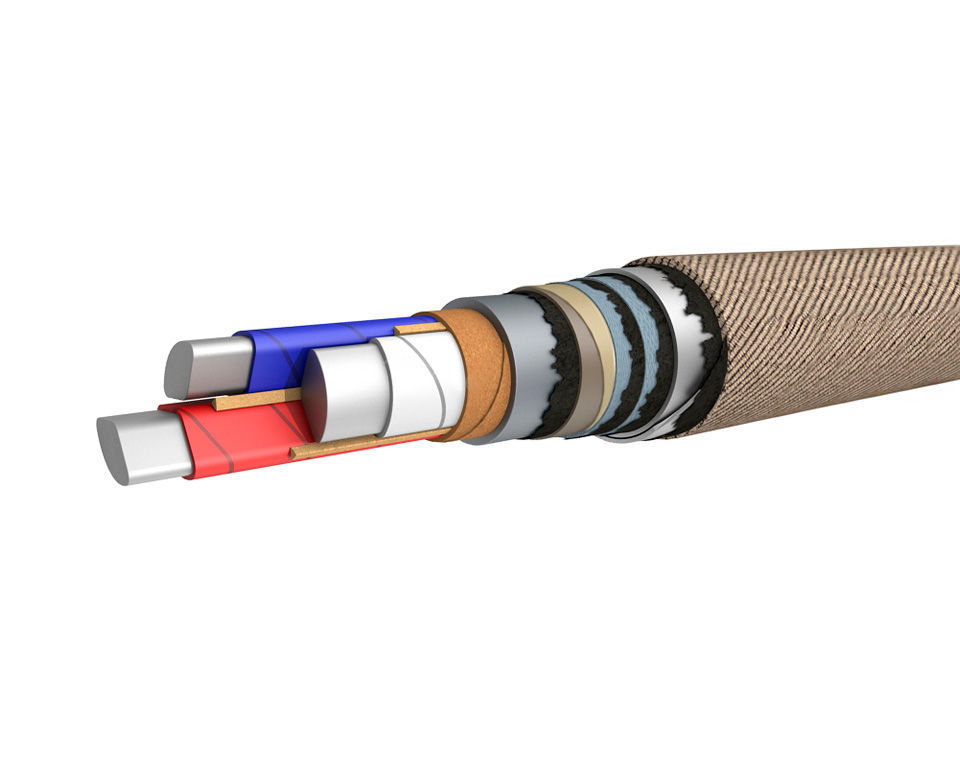

Кабель ААБ2л

Кабель ААБ2л разработан для применения в умеренном и холодном климатах. Выдерживает влияние коррозии, поэтому подходит для использования в траншеях. Успешно функционирует в местах рядом с токами блуждающего характера.

Заказать

Также диагностируется многопроволочная жила, факторами риска является наличие влаги внутри изделия. Бумажные ленты необходимо срезать с окончания провода, после чего погрузить изделия в парафин.
Если в лентах имеется некая влажность, при нагревании парафина выделится пена, а еще произойдет характерное звуковое сопровождение в виде потрескивания. Изделия нужно обязательно брать стерилизованным сухим пинцетом.

В случае обнаружения влаги в покровах бумажных лент, поврежденную часть нужно отрезать и повторно провести диагностику на неповрежденном участке бумажного кусочка. После этого возможно определить основную длину концов кабелей, подвергаемых под разделение. Важно знать, что при проведении расчетных операций не следует учитывать удаляемую часть кабеля. Лишнюю часть нужно отрезать хорошо заточенными ножницами.

Далее необходимо уложить внахлест концы изделия. При совершении монтажных действий следует подтянуть концы кабеля к точке закрепления. Не забываем соблюдать допустимые значения радиуса изгибов. По центральной части рабочей зоны нужно установить крестовины, где впоследствии будет закреплен кабель.

Далее в ход идет специализированное профессиональное оборудование для монтажа силового кабеля с бумажной изоляцией, которыми крепится муфта и соединительное оборудование.

Кабель ААГ

Кабель ААГ используется для качественной передачи электроэнергии. Его применяют для подключения к различным неподвижным установкам. Износостойкое изделие отлично переносит серьезные нагрузки, так как имеет надежную оболочку из металла.

Заказать

Процесс монтажа силового кабеля

  • Необходимо наложить бандажи, чтобы избежать раскрутки изоляционных покровов. Бандажи могут использоваться в качестве временного атрибута или же выполнять постоянную функцию защиты.
  • Их выполняют при помощи стандартных клетневок или же прибегают к помощи клетневок с роликом.
  • Кабели следует расправить и уложить в крестовину, после чего закрепить бандаж с использованием стальной оцинкованной проволоки.
  • Пряжу из кабельного изделия следует размотать до основания. Срезать излишки не нужно.
  • После грамотного проведения монтажа муфты, специалист проводит процедуру, в ходе которой наносит антикоррозионное покрытие на изделие.
  • После чего накладывается следующий бандаж из проволоки. В образовавшемся между изделиями протоке тщательно поводится заземление.
  • В ответвительных, а также чугунных муфтах броневое покрытие используют в качестве уплотняющего вещества.
  • Далее нужно отрезать излишки броневой поверхности при помощи специального станка. Броня и подушка должны быть полностью удалены.
  • Перед процедурой удаления необходимо подогреть сульфатную бумагу и специальную смесь при помощи паяльной лампы или горелки.
  • После удаления излишков, следует тщательно очистить поверхность подушки с помощью обтирочной ветоши, которую предварительно нужно смочить бензиновом растворе.
  • Каждый шаг в монтаже должен сопровождаться данным действием.
  • Чтобы удалить оболочку из свинца, нужно сделать небольшой надрез, а поле еще один такой же в непосредственной близости к первому.

Кабель АОСБ

Кабель АОСБ предназначен для подключения к стационарным установкам. Изделие используется для подачи и распределения электрической энергии. Марка отличается повышенной износостойкостью, прекрасно переносит серьезные механические нагрузки.

Заказать

Монтаж силового кабеля с бумажной изоляцией

  • Далее нужно определить расстояние между кольцевыми надрезами.
  • Глубина разреза определяется в соответствии с видом изделия и инструкцией, которую предоставил производитель.
  • После этого нужно захватить конец кабеля за оболочку и извлечь ее.
  • Алюминиевую поверхность можно удалить предназначенным для этого ножом.
  • Один из надрезов делается по винтовой линии. При этом нож держать под четким углом 45 градусов.
  • Гафрированный тип поверхностной оболочки возможно удалить при помощи специального ключа.
  • Часть, которую удалось разрезать, нужно захватить плоскогубцами и аккуратно, но резким движением оторвать.
  • Ключ необходимо вести по направлению часовой стрелки, наматывая оболочку на него.
  • Далее производится соединение и оконцевание жил. Части алюминиевой муфты еще раз обрабатывают и перевязывают несколькими витками прочных ниток.
  • При этом используются специализированные приспособления. Важно помнить, что работы по монтажу могут проводить только специально обученные люди, у которых есть действующее разрешение на монтаж силового кабеля с бумажной изоляцией.
