Монтаж станционного кабеля

Все современное благоустройство городов было бы невозможно без четко работающих коммуникаций. Любой сигнал, поступающий в каждый дом, завод и предприятие сначала проходят через многоуровневую сеть из кабелей. Их, по сути, можно назвать артериями, по которым из одной точки в другую протекает информация, отвечающая за работу электричества, интернет соединения, сотовой связи.

Станционный кабель: что это такое

Монтаж станционного кабеля в зданиях выполняя роль внутренних телекоммуникаций. Существует несколько типов станционных кабелей:

  • Линейный кабель. Один из самых простых в устройстве и дешевых видов. Поэтому до недавнего времени занимал лидирующие позиции в сфере прокладки внутренних коммуникаций. Отличительная особенность, а заодно и главный недостаток состоит в том, что после этапа монтажа его больше нельзя подключить к другой станции или муфте.
  • Волоконно-оптический кабель. Физическим нагрузкам подвержены больше, чем линейные модели. В производстве оболочки и изоляции задействуются наиболее пластичные полимеры для повышения гибкости, которая необходима по предназначению. Ведь этот тип соединения подразумевает возможность отсоединять кабель от одной станционной муфты для подключения к другому распределителю, обеспечивая универсальность в количестве возможных применений.
  • Безгелевые кабели. Это относительно новый тип, занимающий свою нишу в прокладке LAN-коммуникаций. В волокнах внутри кабеля отсутствует тиксотропный гель. Большой плюс безгелевых кабелей в том, что они оснащены элементами, которые препятствуют распространению влаги под основным защитным покрытием.

Провод ВСЭК

Провод ВСЭК относится к группе соединительных аппаратных проводов, в узлах связи и прочих устройствах. Производится в двух видах — с пятью или десятью проводящими парами. Каждая из пар покрывается специальной оболочкой из фольги.

Заказать

Устройство кабеля

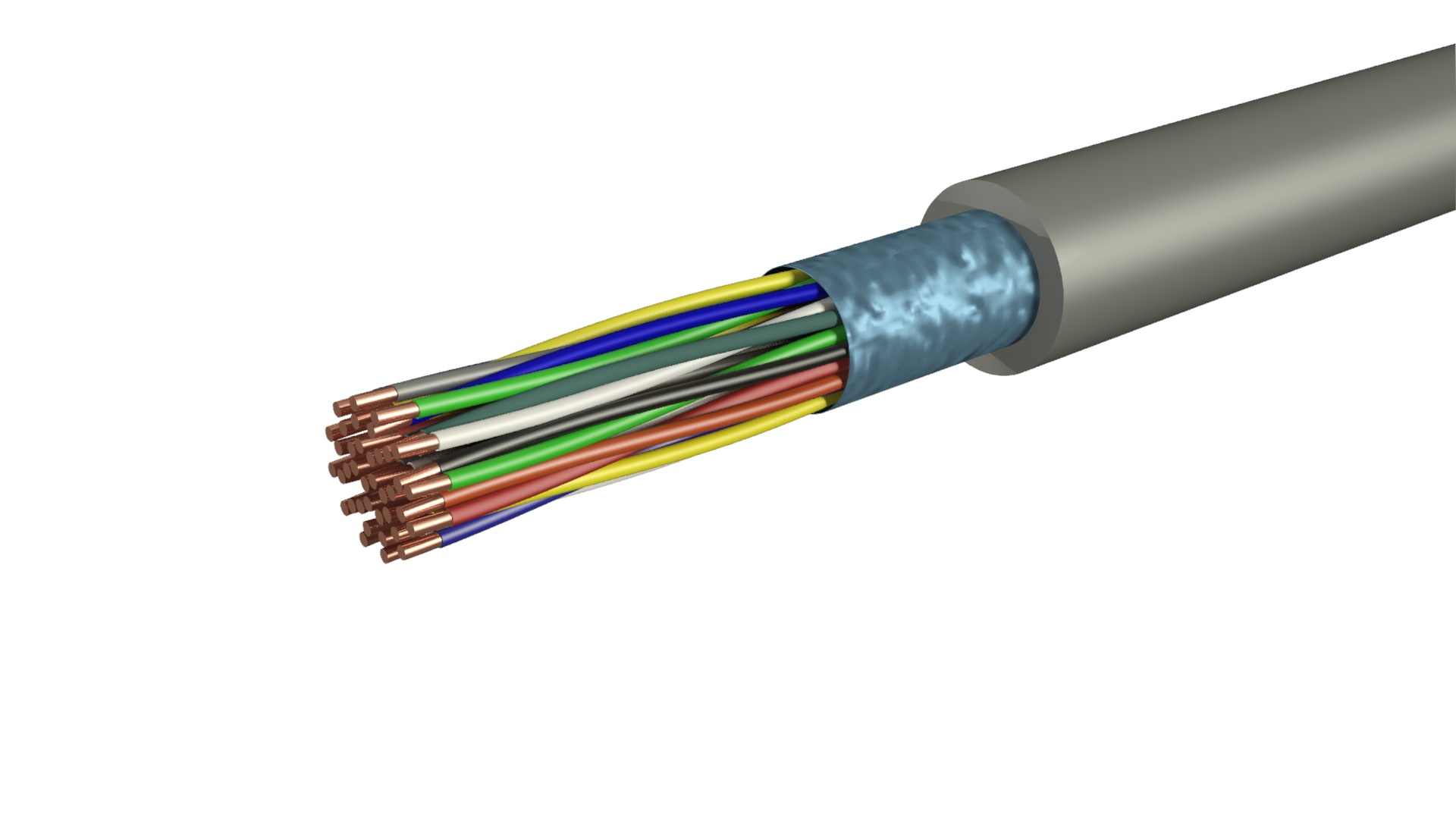

Станционный кабель внутри состоит из множества чередующихся между собой проводящих жил и изоляционных слоев. Самый тонкий элемент кабеля – медный провод диаметром порядка 0.5мм, покрытый слоем изоляции из тонкого гибкого пластика.

Каждая такая проволока скручена в один пучок вместе с одной или двумя другими, изолированными в пластик иного цвета. Такие пучки образуют пары или тройки, в зависимости от количества элементов. Они также имеют свой слой изоляционного материала.

Пары группируются в количестве от 5 до 10 в элементарные пучки. Они, будучи скрепленными нитью или лентой из синтетического материала, вместе образуют т.н. сердечник кабеля. Далее поверх идут два защитных слоя: поясная изоляция (спиральная ПВХ лента) и экран из алюминиевой фольги либо фольгированной пленки.

С внешней стороны экрана вдоль всего кабеля проложена еще одна луженая медная жила диаметром 0.4мм. Завершающим компонентом становится общая оболочка кабеля – толстый слой поливинилхлорида.

Где нашел свое применение

Основная область применения станционного кабеля – прокладка коммуникаций для связи внутри зданий. Располагаться они могут в двух промежутках:

  • Между станционным боксом и стойкой оборудования.
  • Соединять две стойки оборудования, находящиеся в пределах одного сооружения.

Кабель ТБГ

Кабель ТБГ востребован при создании локализованных элементов телефонных сетей, внутригородской прокладки. Поддержка высокой скорости передачи, низкие показатели сопротивления и затухания сигнала, а также поддержка стандартного рабочего напряжения делают продукцию одним из наиболее популярных вариантов.

Заказать

В любом случае, главная задача станционного кабеля – обеспечение бесперебойного сигнала, благодаря которому сигнал из внешнего источника поступает и расходится внутри данного сооружения, делая возможной связь по телефону, а также интернет-сеть.

Далее от станционного бокса расходятся тонкие оптические кабели более узкого применения, которые доставляют сигнал по всему зданию к локальным группам, включающим несколько комнат или отдельных устройств.

Наиболее современный и продвинутый тип станционного кабеля – волоконно-оптический. Такие коммуникации могут содержать волокна с несколькими видами покрытий. От старых линейных экземпляров волоконно-оптические отличаются тем, что их можно переподключать даже после монтажа станционного кабеля. То есть, при необходимости они позволяют установить другой маршрут соединения, подключив данный кабель к другой стойке.

Характеристики станционного кабеля

Учитывая тот факт, этот вид соединения активно эксплуатируется в местах плотного скопления людей (жилые дома, офисы), к нему выдвигается ряд требований, направленных на усиление безопасности. Во-первых, внешняя оболочка и внутренняя изоляция жил должны состоять из материалов, не распространяющих горение в случае пожара, а также не выделяющих ядовитые газы при плавлении.

Также технология производства станционных кабелей предусматривает такую характеристику, как допустимый минимальный радиус изгиба. От него зависит, насколько сильно можно изгибать кабель при прокладке, чтобы он при этом не деформировался и не приходил в негодность. Чем этот параметр ниже – тем лучше, так как более гибкий шнур получится проложить в маленьких помещениях.

Кабель должен быть устойчивым к воздействию окружающей среды и механическим повреждениям. Этот параметр во многом обеспечивается качеством оболочки. Она должна показывать высокие результаты устойчивости на разрыв, скручивание, а также обладать жесткой структурой, дабы защитить содержимое от ударов. Для стационарных коммуникаций внутренней прокладки установлены более мягкие нормы, чем для внешних кабелей.

Провод РВШЭ-5

Провод РВШЭ-5 применяется для монтажа радиоаппаратуры, а также звуковых устройств, которые записывают и воспроизводят материал. Также используется в устройствах телефонной связи.

Заказать

Правила монтажа станционного кабеля

Перед началом работ по монтажу кабеля необходимо ознакомиться с документацией проекта. Составляется план размещения оборудования, отводится место для установки устройств. Первым делом необходимо проложить желоба для коммуникаций. Они могут быть напольные либо подпольные.

В зависимости от типа кабеля, желоб может быть со съемной крышкой. Такой вид имеют обычно напольные экземпляры. В материалах выполнения преобладают нержавеющий металл и пластик. При этом крышки желобов открытого типа имеют такое же покрытие, как поверхность пола в помещении.

На участках, где станционный кабель проходит горизонтально в толще стены или пола, желоба с прямоугольным сечением монтируются не параллельно земле, а под небольшим углом, чтобы влага и конденсат не скапливались возле провода, а стекали вниз. Особое внимание уделяется внутренней поверхности каналов. Перед установкой они проверяются на отсутствие неровностей, чтобы избежать повреждений оболочки кабеля.

Допустимым радиусом изгиба кабеля при монтаже считается не менее 15 внешних радиусов провода. При установке кабеля в толще стены, его протягивают через трубопровод. Это делается через отверстия в ответвительных коробках.
