Название этого провода складывается из двух составляющих: би и металл. Приставка обозначает, что изделие изготовлено из двух разных материалов. Поэтому провод и называют – биметаллический. Какими характеристиками он наделен, чем выгодно такое строение, в материале ниже.
Что представляет собой биметаллический провод
Провода данного вида – это стальная проволока, покрытая медным слоем. Изделие наделено следующими положительными свойствами:
- повышенная механическая прочность;
- невысокая стоимость;
- для тока высокой частоты имеет малое удельное сопротивление.
Невысокая стоимость обусловлена особенностями производства. Покрытие создается с помощью малого количества цветного металла. Поскольку расход меди мал, то и цена не так высока.
Биметаллический провод наделен высокими качествами. Например, он выдерживает нагрузку в 5 раз больше в сравнении со стальными кабелями идентичного диаметра, и в 6 раз с медными. Материалы нашли применение на:
- Магистральных фидерных линиях, когда нагрузка более допустимой для проводов из стали при напряжении 960 В.
- Фидерных стоечных линий распределения, когда нагрузка выше допустимой для цепей из стали.
- Для фидерных городских столбовых линий при напряжении более 240 В.
Конструкция очень выгодная, поскольку снижает потери электричества, вызванные ферромагнетизмом железа. Силовая нагрузка приходится на стальную сердцевину. Покрытие из меди делают плакированием или гальваническим методом. Такой слой выполняет и защитные функции. Например, кабель получает устойчивость к коррозии атмосферного типа. Объем стали от общего веса изделия составляет от 45 до 50%. Работать с кабелями просто, поскольку погонный вес уменьшается.
Разновидности биметаллических проводов и сферы их применения
Используют биметаллические провода в линиях электропередачи и связи. Помимо этого, из материала для устройств распределения выпускают шины. Есть производства, занимающиеся изготовлением токопроводящих деталей для электроаппаратов. Применяют изделия для авиапроводки, осветительных электрических сетей, абонентских линий связи.

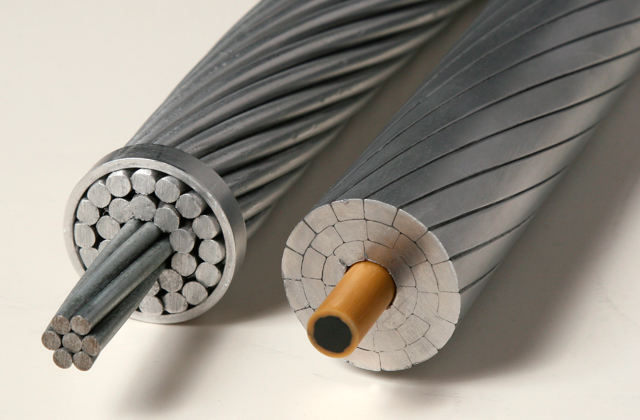

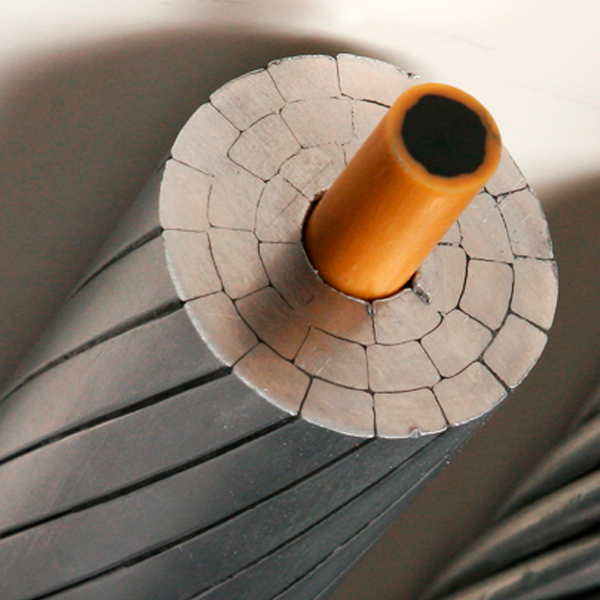

Данный тип провода состоит из алюминиевой проволоки. Ее оцинкованная стальная разновидность используется для создания сердечника АС. Жилы многопроволочные. Цель применения – передача электрической энергии по сетям (тип воздушный). Регионы, где АС можно эксплуатировать, должны располагаться в холодном или умеренном климате. Монтаж проводят на опоры ЛЭП в соответствии с техническим регламентом эксплуатаций электрических станций и сетей. Важно, чтобы предельная температура нагревания при эксплуатации жил не превышала 90 градусов. Служит такой кабель не менее 45 лет.
Данный кабель подходит для воздушных электролиний. Нашел широкое применение в следующих регионах:
- с засоленными песками;
- на побережье морей.
Температура окружающей среды варьируется от -60°С до +50°С. Нельзя допустить, чтобы провод нагревался свыше 90 градусов. Фазная токопроводящая жила скручена из проволоки алюминиевой, а сердечник из стальной.
Провод имеет сердечник из стали, а токопроводящую жилу из алюминия. Нейтральная смазка заполняет сердечник. Вещество наделено стойкостью к нагреву. Данный вид кабеля, так же, как и АСКП применяются в условиях повышенной солености. Это морские побережья, области с песчаниками засоленными. Применяется также для прокладки сетей воздушного типа.
Провод с сердечником из стали. У кабеля медная оболочка. Области применения – воздушные линии сильного и слабого тока. Нашел применение кабель в разных хозяйственных сферах, в целях передачи сигналов, или как волноводный провод. Такое широкое применение обусловлено высокими техническими характеристиками.
Стальной сердечник делают из марки материала 25Г или 15Г, согласно ГОСТ 4543-71. Для медной оболочки используют разновидности М15, М0к, М1, поскольку это прописано в ГОСТ 859-78.
