Монтаж муфт магистрального кабеля

Люди даже не задумываются, что свет, телефонная связь, интернет – это заслуги монтажников. Всем известно, что свет не будет гореть без соединяющих проводов. И если обратить внимание, то любой город имеет огромное количество столбов, к котором присоединены кабели. А именно они отвечают за качественную работу наших приборов.

В этой статье мы разберем:

  • Рекомендации и правила при монтаже магистрального кабеля.
  • Понятие магистрального кабеля.
  • Процесс монтажа муфты магистрального кабеля.

Что такое магистральные кабели?

Это такие кабели, у которых есть способность передавать сигнал на больших расстояниях. Как правило, их используют в телевизионных, телефонных системах. Магистральные кабели размещают либо над землей (между столбами), либо под землей.

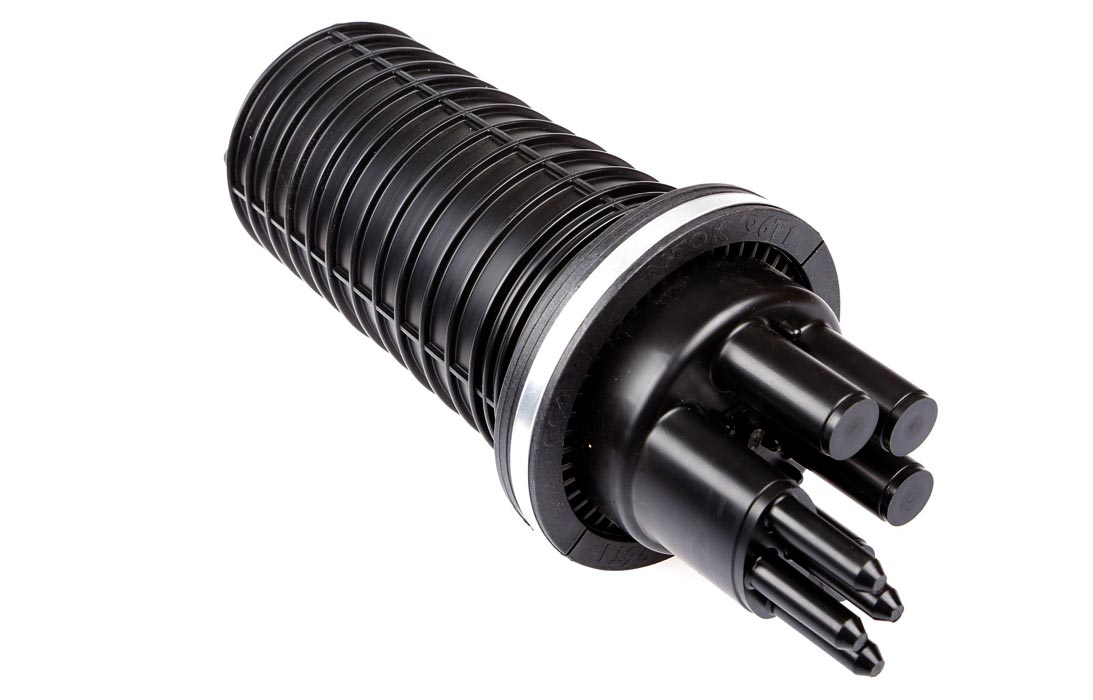

Что такое муфта на магистральном кабеле?

Муфта – это конструкция, которая позволяет соединить между собой 2 объекта. Например, 2 конца кабеля. Она передает нужный ресурс без увеличения или уменьшения способности.

Кабель ЗКВз

Кабели ЗКВзпредназначены для кабельных линий зоновой связи систем передачи К-60, используемых в диапазоне частот до 250 кГц при переменном напряжении дистанционного питания до 690 В и 50Гц.

Заказать

Маркировка на магистральном кабеле

  • Пометка МАГ-ОК-ГРУНТ говорит о том, что кабель предназначен для прокладки только в грунт (под землей).
  • Маркировка МАГ-ОК-ГТС означает, что монтаж кабеля возможен по мостам и эстакадам. А также монтажники могут прокладывать такой кабель внутри специальных труб.
  • Надпись МАГ-ОК-ОБЪЕКТ дает право монтажникам использовать этот кабель в помещениях, в тоннелях. Наверняка вы видели в метрополитене такие кабели.

Правила при монтаже муфты магистрального кабеля.

  1. Самое главное при разделке кабеля – это внимательность. Нельзя допустить повреждения внутреннего строения кабеля.
  2. Также нельзя, чтобы внутрь кабеля попали грязь или вода – это приведет к некорректному сигналу или поломке всей системы.
  3. Все прогревы должны быть равномерными. Если пренебрегать этому пункту, то все термоусадочные трубки не будут выполнять своей защитной функции.
  4. Специалисты рекомендуют, перед усадкой термоусадочных труб на наконечник, прогреть изначально саму муфту (наконечники).

Провод КМГ 4

Провод КМГ 4 относится в группе магистральных кабелей. Используется для сигнальной передачи связи (многоканальной) и телесвязи в частоте диапазона до 140 МГц.

Заказать

Монтаж муфты магистрального кабеля

  1. Согласно инструкции, снять оболочку с магистрального кабеля. Делать это нужно с помощью стриппера. Перед этим необходимо сделать отметку. Именно на этом участке монтажник будет проводить работы.
  2. Снять битум с помощью ножа.
  3. После того как сняли оболочку, необходимо снять поясную изоляцию. Предварительно отметив 2,5 см, чтобы был ровный обрыв кабеля.
  4. После снятия поясной изоляции, нужно закрепить с помощью изоленты живную изоляцию, чтобы она не разматывалась при надевании термоусадки.
  5. Следующим этапом идёт обезжиривания рабочей поверхности.
  6. Надевать термоусадку надо на каждое ответвление кабеля.
  7. С помощью газовой горелки или строительного фена нагреваем термотрубки от начала кабель, до концов.
  8. Отрезаем маленькие кусочки ленты регулятора и вставляем между жилами. Кусочкам надо придать форму конуса.
  9. Оставшиеся лента регулятора пойдет на фиксацию жил между собой. Для это мы берем ленту и с натяжением насаживаем её на оболочку (до конусов).
  10. После этого необходимо надеть уже подготовленную «перчатку» с 3-мя отверстиями. И нагреваем её от середины в 2 стороны.
  11. Подготавливаем наконечники. Под них надо срезать изоляцию с кабеля.
  12. После очистки наконечников, надеть экранные манжеты. Только после этого на кабель надевают наконечники.
  13. С другой стороны кабель нужно тоже разделать, делается это аналогично. Самое главное не забыть установить термоусадочные трубки.
  14. Два подготовленных конца кабеля нужно соединить между собой с помощью наконечников. С помощью пластины регулятора фиксируем наконечники. Делать это нужно также, как и с лентой регулятора – в натяг. Таким способом надо обмотать все жилы.
  15. Следующий этап заключается в надевание малых манжет на места, где наконечник были зафиксированы пластиной. Произвести термоусадку с помощью газовой горелки или строительного фена.
  16. Изоляционные манжеты точно также усаживают на места, где проводилась работа.
  17. После остывания жилы нужно между собой поджать, чтобы они занимали меньше места и не подвергались риску деформации при укладке.
  18. Восстановить электрическую связь с помощью нагревания контактов и припаивание их к конструкции, которая была выполнена
  19. С помощью ленты регулятора сделать герметичное покрытие манжет с 2-х сторон.
  20. Внутренний шланг надо также усадить на место. Для этого нужно нагревать шланг от середины в обе стороны.
  21. После усадки внутреннего шланга обматываем всю рабочую поверхность металлической экранной фольгой и зачищаем поверхность.

Каждая муфта предназначена для определенного кабеля, поэтому надо понимать, что не все муфты могут быть использованы для соединения магистрального кабеля. С этим вопросом лучше обратиться к специалисту, он поможет подобрать нужные муфты и кабели для вашего случая.
