Монтаж муфты кабеля связи

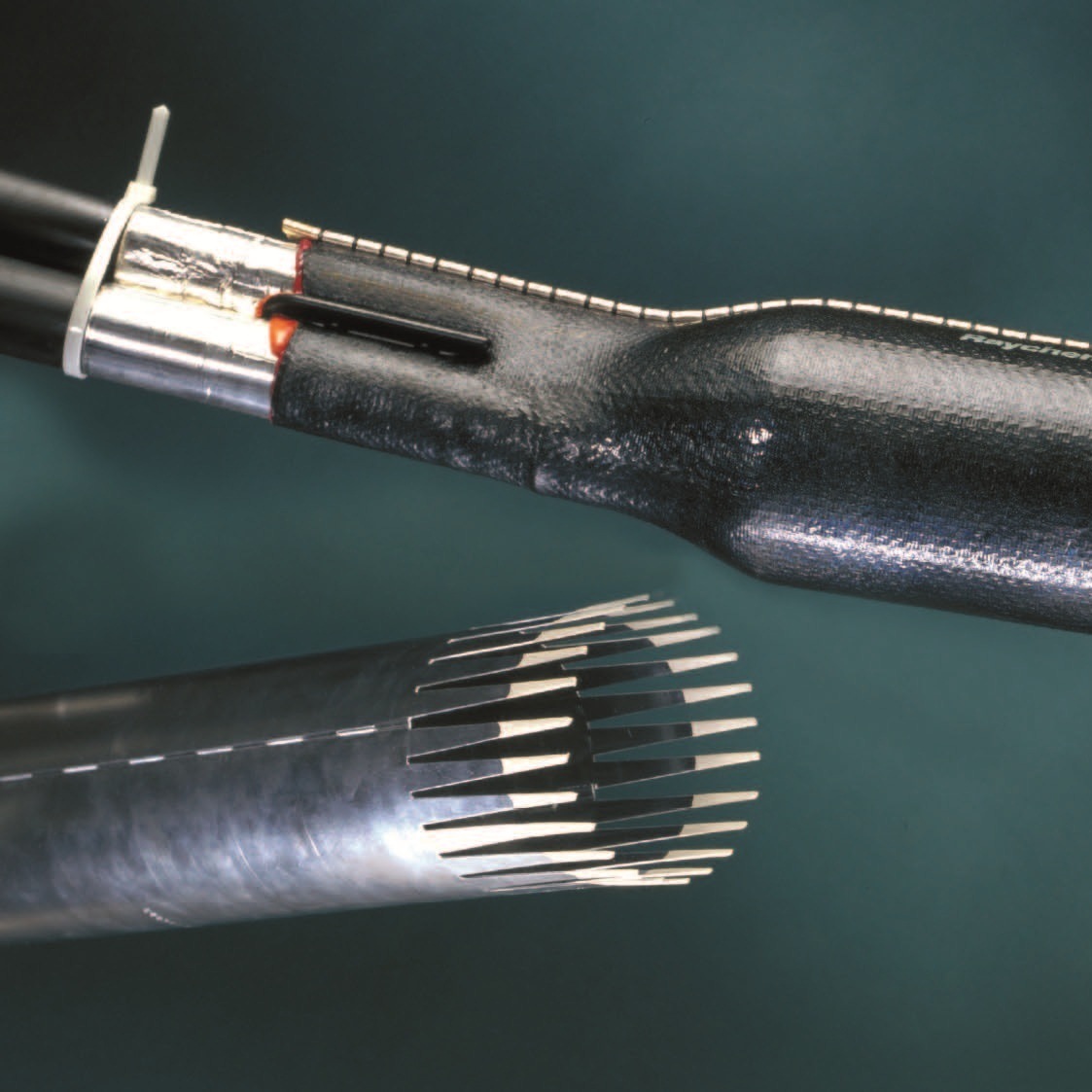

Муфта – это специально разработанное устройство, которое создано для того, чтобы защитить места соединения строительных длин кабеля связи.

Муфты могут быть различного типа. Они отличаются по конструкции, материалу, из которого произведен корпус, их предназначению, составляющим комплектации, по функциональным возможностям и основным технологиям, которым можно применять при проведении ремонтных или монтажных работа.

Подготовка к монтажным работам муфты кабеля связи

  • Перед началом проведения монтажных работ следует проделать разделку кабеля, следует аккуратно убрать внешнюю полиэтиленовую оболочку, и не следует забывать о защитном экране.
  • По эту внешнюю оболочку следует установить защитную пластинку, которая выполнена из фибры.

Кабель ЗКАШп

Кабель ЗКАШп предназначен для создания внутризоновых соединений в рамках единой системы связи, расположенной на одной территории. Может монтироваться в условиях повышенной влажности.

Заказать

Монтажные работы при емкости менее 200 пар

  • При условии, когда емкость составляет менее 200 пар, во время проведения монтажных работ следует проделать два небольших продольных разреза над защитной пластиной из фибры. Разрезы должны быть непосредственно параллельными, их удельная длина должна составлять приблизительно 25 миллиметров. Расстояние между разрезами должно быть не более 15 миллиметров.
  • Затем вырезанную область в оболочке следует отогнуть вверх, используя простой нож или плоскогубцы. Отгиб должен стоять строго перпендикулярно кабельной линии. При помощи шила следует проделать маленькое отверстие, размером 5 или 6 миллиметров, в самой середине оболочки отогнутой части. В полученное отверстие со стороны экрана следует вставить простой винт, который оснащен гофрированной шайбой.
  • После проведения операции по установки винта отогнутую область следует сильно прижать непосредственной к сердечной части кабеля. А затем необходимо провести закрепительные работы при помощи изоляционной ленты ПВХ, которая должна быть установлена в два слоя.

Провод КСПВг

Провод КСПВг относится к группе проводов, которые используются для аппаратуры систем телекоммуникаций, пожарной, охранной сигнализации. Для работы с геофизическими, сейсморазведочными устройствами.

Заказать

Монтажные работы при емкости более 200 пар

  1. А вот если емкость кабеля составляет более 200 пар, монтажные работы должны проводиться с помощью экранного соединителя. Для качественного соединения рекомендуется применять специально разработанный соединитель.
  2. Чтобы провести установку следует проделать небольшой размер, длина которого не может быть более 25 миллиметров. Он должен быть произведен непосредственно над защитной пластиной, которая состоит из фибры.
  3. Соединитель должен быть вставлен в произведенный разрез над областью под оболочкой с экраном. Процесс происходит так, что самая верхняя область соединителя должна быть установлена, и все части должны быть соединены при помощи простых гаек.
  4. Затем следует отступить от места среза в полиэтиленовой оболочки приблизительно на 10 или 12 миллиметров. На изоляции поясного характера нужно проделать бандаж при помощи простой нитки, сделанной из хб или капрона. А после всего этого следует убрать все ленты с изоляцией поясного характера, и уже по завершению проведения этой операции нужно приступить к аккуратному сращиванию жил.
  5. Только после окончания сращивания жил можно приступать к установки экранной перемычки. Они должны быть установлены ровно на винтовую часть экранных соединителей. Как только установка произошло их нужно закрепить при помощи простых гаек. Следует отметить, что вместе с перемычкой должна быть прикреплена жила кабеля с экраном.
  6. Оболочку кабеля нужно отчистить, а затем наложить мастику, которая должна обладать всего одним перекрытием. Накладывать мастику нужно всего в один слой.

Кабель КСППг

Кабель КСППг представляет комбинированное изделие, востребованное в рамках единых сетей электрической связи. Основной является оптическая передающая часть, металлические жилы выполняют вспомогательную роль.

Заказать
  1. На месте соединения жил необходимо установить опалубку, которая полностью произведена из полиэтиленовой пленки. Она может быть установлена равномерно, чтобы полностью перекрыть все пояски мастики.
  2. Края следует скрутить в жгуты, которые строго расположены по направлению к центральной части. Но следует помнить, что нужно оставить небольшое отверстие, куда необходимо залить специально разработанный заполнитель.
  3. После проведения работы по опалубке место, где произведено наложение мастики, необходимо обмотать лентой ПВХ, но только сразу двумя слоями, чтобы укрепить систему кабельной линии. В противном случае может произойти случайное вытекание заполнителя, от чего вся система может прекратить правильно функционировать.
  4. Затем место соединения и установки нужно залить заполнителем, пока каждое место сроста не закроется полностью со всех сторон.
  5. По завершению процесса заливки должны быть сняты ранее использованные канцелярские скрепки и жгуты, которые были установлены на областях крайней части. Стык следует загнуть при помощи конверта, а после необходимо обмотать всю область вокруг места сростки, но при выполнении этого процесса не нужно прилагать физическую силу.
  6. Опалубку следует защитить от возможности поломки, поэтому следует провести закрепление при помощи ленты ПВХ, которая обматывается сразу в два слоя.
  7. А по завершению нужно обмотать всю часть опалубки при помощи строительного скотча, используя обмотку в 7 или 8 слоев.
