Подключение электропроводки в деревянном доме

Дерево один из самых пожароопасных строительных материалов. По этой причине выполнение электромонтажных работ в деревянных постройках следует проводить с особой осторожностью и тщательностью. Давайте вместе разберемся как правильно подключить электропроводку в деревянном доме.

Работы на начальной стадии

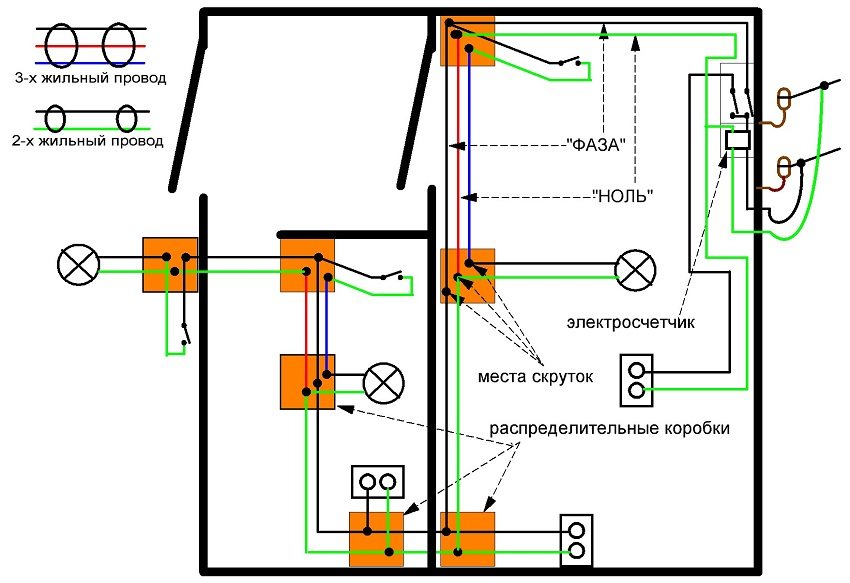

Перед началом работ необходимо тщательно продумать и составить схему коммутации по которой производится разметка. Местах где силовой кабель будет проходить сквозь деревянные конструкции необходимо установить изолирующие втулки из металлических трубок. Концы трубок должны выступать на 1 сантиметр из стены и быть заизолированными.

В качестве силового кабеля можно использовать кабель ВВБ, но лучше воспользоваться медным бронированным кабелемимеющим наибольшую степень защиты. В том числе и от возгорания. В местах установки розеток, осветительных приборов и выключателей монтируются площадки из металла.

После этого можно приступить к установке каналов под силовой кабель. Для этой цели рекомендуется воспользоваться кабельными каналами, имеющими внутреннюю перегородку. Это позволит помимо прокладки основного кабеля проложить и дополнительные линии, отвечающие за интернет и ТВ.

Подключение розеток

Коммутация розеток общего пользования производится при помощи трехжильного силового кабеля. На первом этапе кабель прокладывается от щитка распределения к аналогичной коробке. Жилы при этом, во избежание путаницы, надо промаркировать следующим образом:

  • «L» – белая жила;
  • «N» – синяя жила;
  • «РЕ» – желто-зеленая жила.
  • От коробки кабель подводится к розеткам и коммутируется по следующей схеме:
  • L-клемма – белая жила;
  • N-клемма – синяя жила;
  • знак заземления – желто-зеленая жила.

После этого можно сделать отводы на другие коробки или розетки. Жилы в коробках с одинаковой маркировкой соединяются при помощи пайки и изолируются.

На щитке распределения кабель коммутируется так:

  • 2 клемма автомата – белая жила;
  • нижняя N-клемма – синяя жила;
  • шина заземления – желто-зеленая жила.

Остальные розетки в помещениях коммутируются в соответствии с изложенной схемой.

Подключение освещения

Рассмотрим схему подключения осветительного прибора, рассчитанного на одну одинарный выключатель. Подводка силового кабеля от щитка к коробке аналогична вышеописанной схеме для розетки. Также выполняется и маркировка. На выключатель из коробки подается кабель из двух жил. Выключатель коммутируется следующим образом:

  • фаза – L-жила;
  • включение прибора – L1-жила.

Соответственно перед этим кабель необходимо промаркировать. Далее производится подводка силового кабеля к источнику освещения. Маркировка для него следующая:

  • «L1» – белая жила;
  • «N» – синяя жила;
  • «РЕ» – желто-зеленая жила.
  • На щитке распределения выполняем коммутацию по схеме:
  • 2 клемма автомата – белая жила;
  • N-клемма – синяя жила;
  • шина заземления – желто-зеленая жила.

Сохраняя аналогичный принцип производим коммутацию всех осветительных приборов в помещении.

Подключение электроприборов повышенной мощности

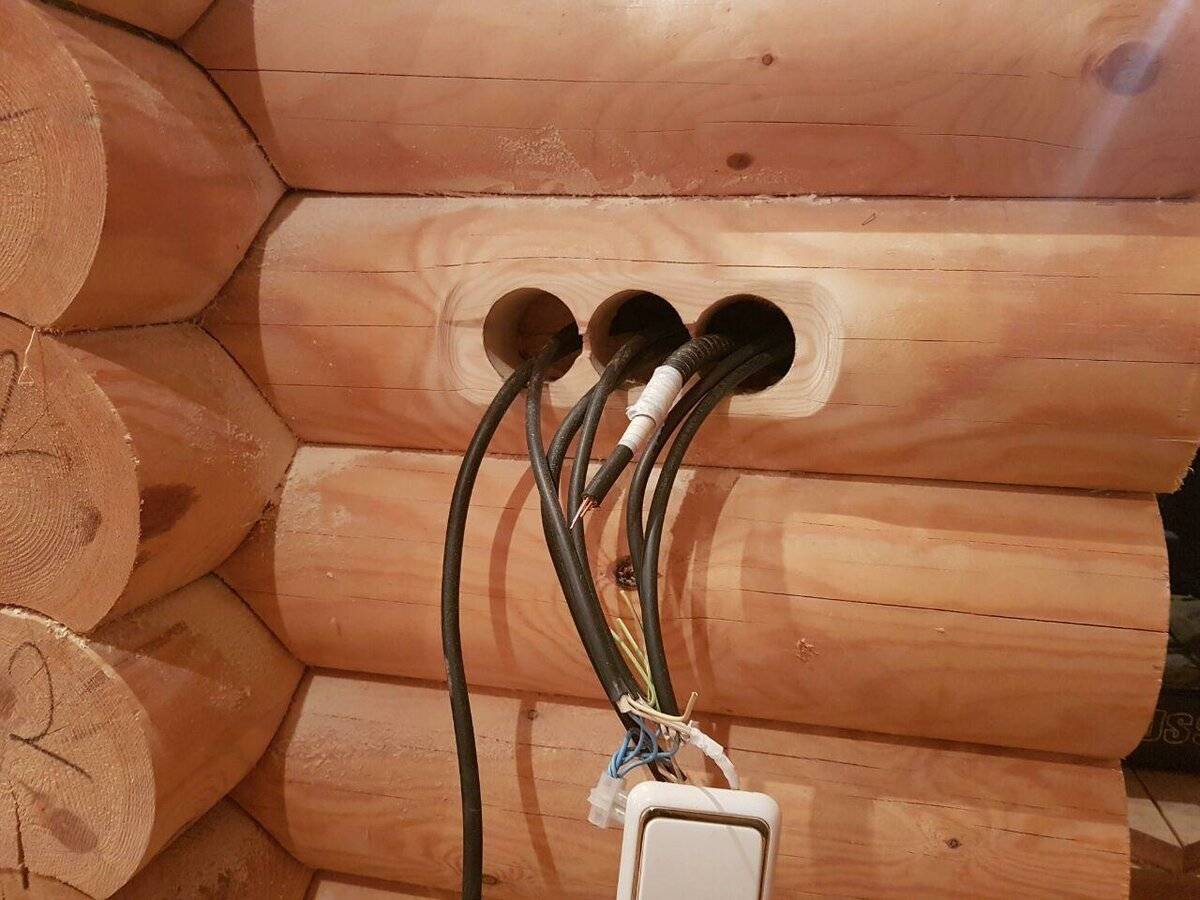

Электроприборы потребляющие большое количество энергии такие как стиральные машины или варочные плиты, требуют индивидуальной коммутации с автоматическим выключателем. Работы начинаются с прокладки трехжильного кабеля до места установки прибора. Розетка для него подключается путем коммутации белой и синей жилы к нижним клеммам, а желто-зеленой к верхней.

К автомату дифференциального типа кабель подключается так:

  • 2 клемма автомата – белая жила;
  • N-клемма – синяя жила;
  • шина заземления – желто-зеленая жила.

Последним этапом становится монтаж и подключение к общей сети осветительных приборов. После окончания электротехнических работ необходимо закрыть все распределительные коробки и лицевые панели электроприборов.

На этом наша статья, из которой вы узнали, как выполнить электропроводку открытого типа в деревянном доме заканчивается. Стоит еще раз подчеркнуть, что для большей надежности и безопасности всей системы лучше использовать бронированный кабель. Он несколько дороже обычного, однако, степень защиты в разы выше чем у обычного.

Более того в деревянных домах не редкость такие вредители как грызуны и кабель в бронированной оболочке гарантированно защитит вас от неприятных неожиданностей. Выполняя электротехнические работы не только в деревянном доме, но и в любом месте соблюдайте технику безопасности.

Для получения же гарантированного результата к таким работам лучше привлечь специалистов. Обладая необходимыми навыками, они помогут рассчитать оптимальное сечение кабеля его длину и места установки питающих точек. Также профессионал выполнит все работы с соблюдением всех необходимых требований и сохранит ваш дом от пожара.
