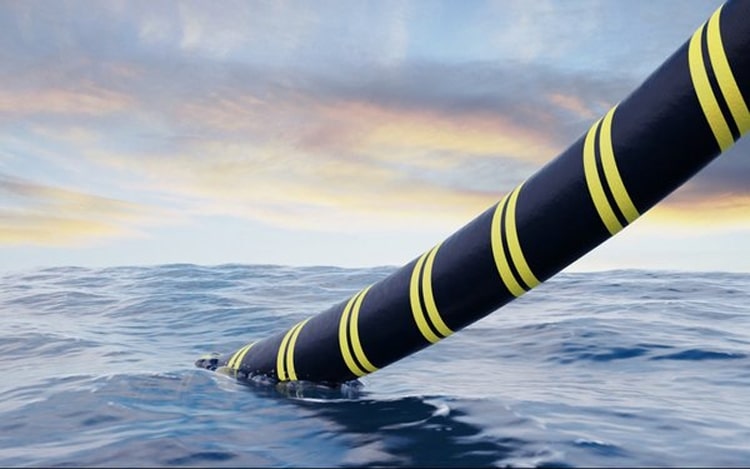

Подводные кабели объединяют большую группу изделий. В нее входят кабели связи, оптические и силовые. Все они объединены одним – имеют особую конструкцию, поскольку того требуют условия монтажа.
Виды подводных кабелей
Все виды подводных кабелей имеют функциональные особенности:
- Передавать электрическую энергию от мощностей, находящихся в прибрежных областях.
- Создавать надежный подвод энергии к устройствам, находящимся вдали от суши. Это может быть насосное оборудование, например.
- Организовывать передачу электрической энергии к областям, не наделенным собственными источниками мощностей.
Подводные кабели выдерживают глубинное давление. Не страшны им приливно-отливные волны, воздействие механических объектов. Типы кабелей разнообразны. Есть оптические композитные, волоконно-оптические изделия. В продаже можно найти шлангокабели и др. Есть автономные кабели и др.
Популярные марки
Среди разнообразия продукции есть наиболее популярные марки. Среди них СКл, пригодный для донной прокладки. В основе изделия лежат электрические проводники с сечением от 25 до 50 мм². Относятся к монопроволочным. Также выделяют мультипроволочные с сечением от 25 до 240 мм². Используют СКл для проводки подводных электрических линий 10 кВ/50 Гц.
Системы имеют устойчивость к воздействию на растяжение. Электрические жиды имеют изоляцию их пропитанной бумаги. Маркировка сделана с помощью цифр и цвета. Провода с номинальным электрическим напряжением выше 6 кВ имеют экран из бумаги особого вида, проводящей энергию. Проводники изоляции имеют покрытие из свинца, битумно-бумажной ПВХ подушки. Дополнительную защиту обеспечивает броня из стальной оцинкованной проволоки и волоконной оболочки. Служат такие изделия не менее 30 лет.
Еще одна популярная марка – H07RN8-F. С помощью этого кабеля передают электрическую энергию. Данный вид изделий предназначен для использования в пресной жидкости. Температура воды не должна превышать +40°С. Подключать с помощью такого провода можно водопогружное насосное оборудование. Подходящие сети – 0,45/0,75 кВ. H07RN8-F имеют мультипроволочные жилы из меди. Они соответствуют 5 степени гибкости. Изоляция EI 4.
Материал исполнения – резиновая смесь. Оболочка сделана из ЕМ 2. Для этого используют полихлоропренового состава. Кабель сохраняет работоспособность на глубине не ниже 10 м. Служит провод 4 года. Из достоинств изделия – оно умеет переносить серьезные нагрузки механического типа. Структура имеет маслостойкость.
Есть еще кабель марки ОКЛК. Относится он к оптическим разновидностям. Области применения данного кабеля широки. Хотя в своей конструкции изделие не имеет существенных отличий от других подводных устройств. Пруток сделан из стеклопластика, изоляционный слой выполнен из лавсановой ленты, оболочки (наружная и внутренняя) полиэтиленовые, бронированный слой создан из проволоки оцинкованного вида.
Что важно – внутренние пространства имеют гелеподобное гидрофобное наполнение. Срок службы составляет более 30 лет. Температурный режим для работы -60°С…+50°С.
КПК – это также подводный тип кабеля. Он проходит по днищу мультиканальных магистральных кабельных линий с целью передачи:
- радио сигналов;
- телефонии;
- фото-материалов;
- иных средств связи.
В КПК слой изоляции делают из полиэтилена. Кабель имеет хорошую защиту от механического воздействия на глубине не более 3,5 км. Обеспечивает это специальный бронированный слой, созданный из стальной оцинкованной проволоки. Помимо этого, все элементы облачены в шланг-оболочку из полиэтилена. Работает КПК на частоте не более 600 кГц. Для постоянного электрического напряжения кабель запитывают удаленно от постоянного источника напряжения 3,5 кВ.
