Производство высоковольтных кабелей


Основной характеристикой силовых кабелей является их рабочее напряжение. Для высоковольтных кабелей этот параметр составляет от нескольких сотен до десятков тысяч вольт. Кроме того, высоковольтные провода должны быть устойчивы к воздействию вибрационных нагрузок, механических воздействий, перепадам давления и температуры, агрессивным средам и жидкостям, а также пожаробезопасны.

Классификация высоковольтных проводов

По своему функциональному назначению высоковольтные провода делятся на следующие группы:

  • Монтажные провода – применяются для соединения электрических приборов и их блоков, могут быть экранированными, изолированными и покрытыми защитными составами;
  • Провода зажигания – используются в системах зажигания и двигателях различных видов транспорта, мощных осветительных приборах, работающих в условиях повышенного напряжения, высокой температуры и давления;
  • Импульсные кабели – рассчитаны на передачу импульсных электрических сигналов высокой мощности. Применяются в РЛС и другой специализированной радиоэлектронной аппаратуре;
  • Гибкие кабели – используются в подвижных токоприемниках малой мощности с током до 40 А.

Этапы изготовления высоковольтных кабелей

Технологический процесс изготовления высоковольтных проводов состоит из следующих этапов:

  1. Подготовка проволоки

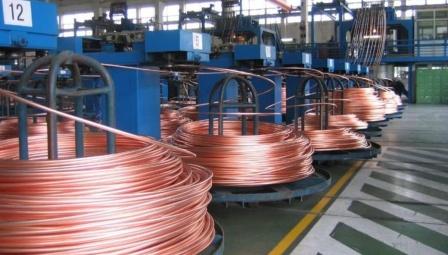

Заготовкой для производства токопроводящих жил служит медный пруток круглого сечения. При помощи протяжного станка его продевают через фильеры требуемого диаметра. Таким образом длина заготовки увеличивается, а диаметр сечения уменьшается. При необходимости операцию повторяют несколько раз, постепенно уменьшая диаметр проволоки.

  1. Отжиг

Полученную проволоку подвергают термической обработке в вакуумных печах для придания ей необходимой гибкости.

  1. Скручивание

В зависимости от вида изготавливаемого кабеля производят скручивание полученных жил.

  1. Наложение изоляции

При помощи экструдера (линия для наложения изоляции) производят монтаж изолирующего покрытия. В качестве изоляционного материала для высоковольтных проводов применяется резина. Различные полимеры или электроизоляционная бумага.

  1. Экранирование

В зависимости от вида изоляционного материала в качестве экрана может применяться металлическая лента, металлизированная или полупроводящая бумага, полупроводящий полиэтилен. При производстве бронированных медных кабелей экранирующим материалом служит оцинкованная стальная лента или проволока.

  1. Испытания

Проводится проверка готового кабеля на пробой, замыкания и обрыв жил, и другие электрические параметры, а также на нарушение герметичности изоляции.

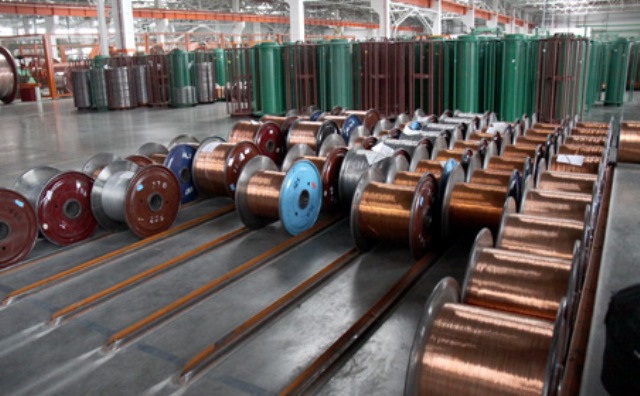

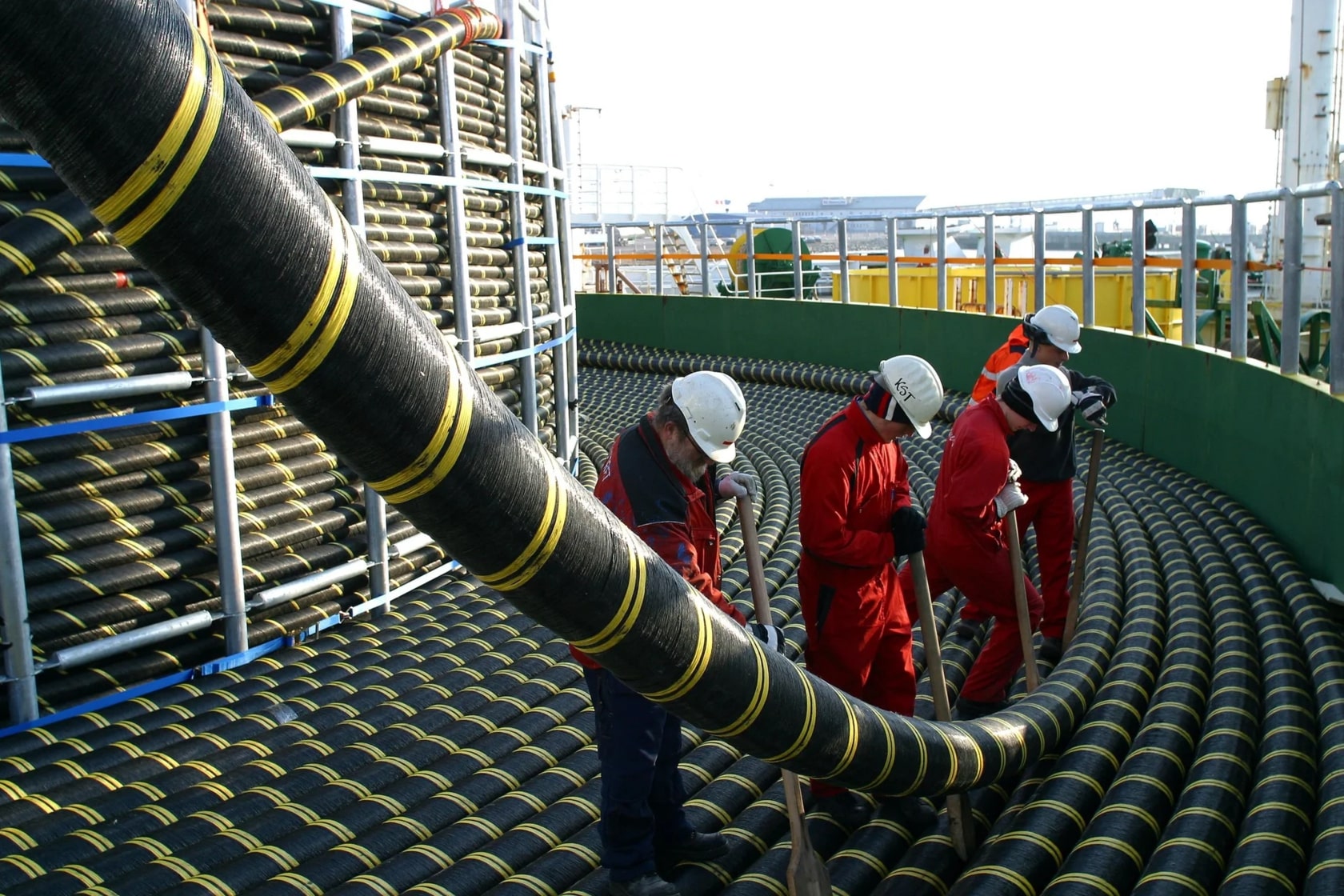

После проведения всех испытаний кабели наматываются на барабаны и упаковываются для отправки потребителю.

Марки высоковольтных проводов

Параметры высоковольтных проводов регламентируются ГОСТ 16442-80. Согласно данного стандарта бронированные кабели отличаются максимальным рабочим напряжением, количеством жил. Видом и материалом изготовления экранов, брони и изоляции. Ниже приведены наиболее популярные марки высоковольтных кабелей.

  1. Бронированные кабели
  • ВБбШв – броня данного кабеля представляет собой две стальные ленты, жилы изготовлены из меди, изоляция и шланг – из ПВХ пластиката;
  • ВБШв – отличается наличием подушки из крепированной бумаги, склеенной битумом, подушка расположена между слоями изоляции и брони;
  • ВКбШв – в качестве брони применяется стальная проволока, такие провода гибче и подвижнее;
  • ВБбШнг – оболочка таких кабелей выполнена из негорючего материала.
  1. Провод ППСРВМ

Провод данной марки применяются для наружных соединений вагонов поездов и трамваев, а также во внешних электрических цепях троллейбусов. Температурный диапазон применения составляет от -50 до + 60 ºС. Они обладают устойчивостью к механическим нагрузкам и воздействию агрессивных веществ. Модификация ППСРВМ-1 отличается более высокими стандартными значениями площади сечения жил.

  1. Кабель ВР

Аббревиатура ВР означает «кабель высоковольтный с резиновой изоляцией». Рассмотрим маркировку проводов ВР на примере провода ВР-25-2. Данные провода рассчитаны на переменное напряжение до 25 кВ и применяются для подключения трансформаторов электропоездов. Сечение медной жилы кабеля составляет 25 кв мм. В качестве изоляционного материала применяется озоностойкая резина, экран выполнен из проводящей прорезиненной ткани, оплетка – из луженой медной проволоки. Цифра 2 в маркировке означает вариант климатического исполнения провода.

  1. Провода компании Helukabel

Этот популярный немецкий производитель маркирует свои провода следующим образом:

  • Первой буквой обозначаются Ту на провод, чаще всего это буква N (HD 603 S1:1994/A2:2003);
  • Затем идет обозначение материала изоляции (например, 2Х – сшитый полиэтилен);
  • Далее обозначается тип экрана (S – ленто-проволочный, медный; G – оцинкованная стальная лента);
  • Буква (F) означает дополнительную защиту от воздействия влаги;
  • Последними буквами и цифрами обозначают тип оболочки (2Y – полиэтилен, Y – ПВХ).
