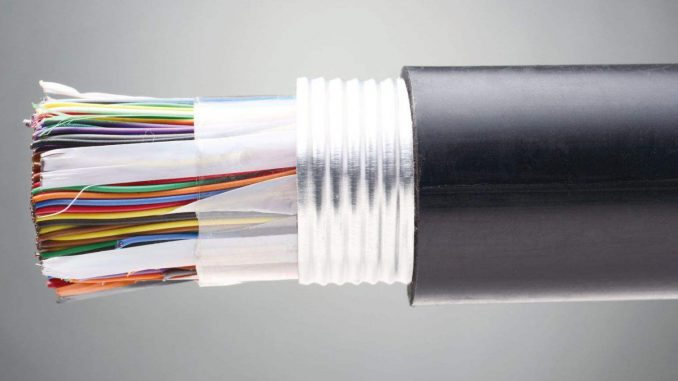

Оптический кабель – неотъемлемый компонент всей системы. Именно он влияет на скорость передачи данных. Именно характеристики этого изделия имеют прямое отношение к работе оптоволоконной технологии. Ведь в ее основе лежит именно данный вид кабелей.
Что предшествует прокладке оптического кабеля
Перед прокладкой кабеля выполняют подготовительные работы. Составляется план, в котором подробно расписывают каждый шаг. Правильно составленная схема избавит монтажников от ошибок. В проект включают:
- описание оборудования;
- расшифровку характеристик оптоволоконного кабеля
- места расположения оборудования;
- форму испытательных протоколов;
- технологию монтажа;
- нахождение потенциально опасных участков.
С особым вниманием подходят к выбору кабеля. Он должен иметь размер, соответствующий требованиям сети. Помимо этого, волокно должно сочетаться с проектным оборудованием.
Где и какие оптические кабели можно прокладывать
Оптические кабели выпускают в основном 2 разновидностей:
- Модульная конструкция сердечника, емкость не более 288 оптоволокон.
- Трубчатая конструкция, до 24 оптоволокон емкость.
Где можно прокладывать волокно:
- в грунтах разных категорий;
- в специальные трубы (пластмассовые защитные)
- в почвы, отличающиеся мерзлотными явлениями;

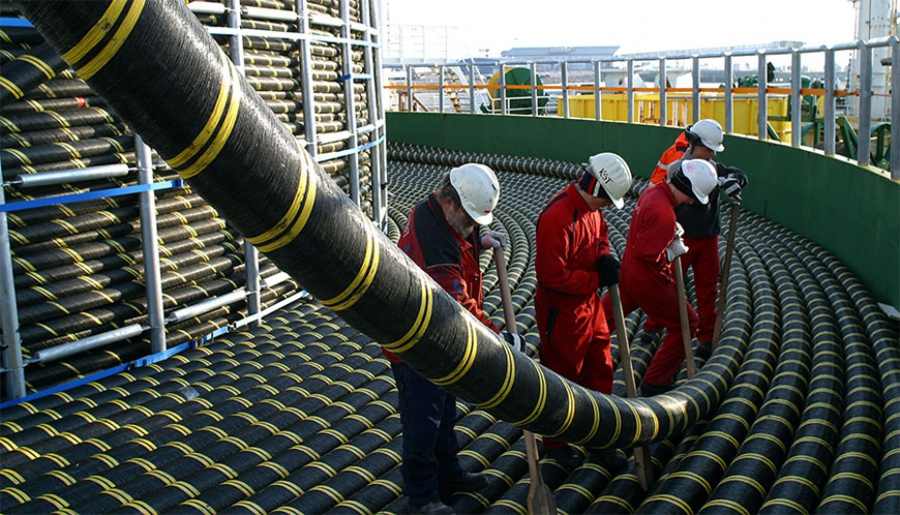

- на глубоководных водоемах;
- на речных переходах или в болотах;
- в воздухе: опоры ЛЭП, линии связи и др;
- в туннелях, внутри зданий, коллекторах.
Для каждого участка предусмотрена особая технология укладки.
Оптический кабель NIKOLAN серии S
Оптический кабель NIKOLAN серии S предназначен для подвеса на опорах линий связи, столбах освещения, между зданиями и сооружениями. Кабель NKL-F-xxxA1S-06B-BK содержит 4, 8, 12 или 16 волокон, соответствующих стандартам ITU-T G.652.D и ITU-T G.657.A1. Волокна свободно уложены в оптические модули, которые заполнены гидрофобным гелем.
Основные правила прокладки оптических кабелей
Оптический кабель прокладывают в соответствии с установленной технологией. Ее определяет проект, исходя из типа материала, применяемого оборудования. Очень важно учитывать механические воздействия, нормируемые технически-нормативными документами.
Учитывают:
- усилия сжатия и растяжения;
- предельную температуру прокладки;
- радиус изгиба (допустимый).
Разрешается проводить монтажные работы, когда внешние условия не превышают 80% уровень влажности, а температура воздуха не ниже -15°С. На участках, где оптоволокно будет подключено к устройствам приемопередающим, нужно заранее подготовить запас провода. Это же предусматривают в зонах монтажа соединительных муфт. Объем запаса обычно начинается от 2 метров.
Крепление провода осуществляется при вертикальной прокладке – на несущих конструкциях. В местах поворота (кроме коробов) при горизонтальной. Что важно – на поворотах фиксация осуществляется с 2 сторон угла на расстоянии, которое равно допустимому радиусу изгиба провода. Но минимум – 10 см, если считать от верхней точки угла. У оптического кабеля радиус поворота должен соответствовать требованиям техусловий на волокно.
Когда прокладка осуществляется по опорам одиночного типа, интервал между ними должен быть не более 100 см. При этом кабель фиксируют на каждой опоре. Уже установленный оптокабель подвергают испытанию. Контроль проходит методом замеров затухания сигналов в каждом отдельном волокне. Попутно идет его проверка на целостность. Полученные данные вносят в протокол измерений. Данный алгоритм установки подробно изложен в СНиП 3.0507-85 (3.127-3.134).
Какой кабель выбрать
Чтобы тип волокна совпадал с оптической сетью, нужно определить оборудование. В инструкции или технической документации к нему указано, с каким видом провода он будет сочетаться. Там же будет указано:
- на какой длине волны корректно работает;
- какая у него скорость;
- наибольшее рабочее расстояние.
После этого определяют, в какой среде будет осуществляться прокладка кабеля. Воздушная среда, снаружи помещения или внутри него, кабельная канализация – для каждого из этих мест подбирают вид оптокабеля. Оптимальной частотой кабеля считается частота от 9-11 МГц. Чем лучше продукт, тем на более высокой частоте будет осуществляться передача. Стоимость материала складывается из внутреннего устройства кабеля, его длины и материалов, использующихся для производства волокна.
Кабели NKL-F-xxxS9F-00C-BK
Кабели NKL-F-xxxS9F-00C-BK - оптические кабели NIKOLAN серии F, «бабочка» самонесущей конструкции, с двумя стальными силовыми элементами, предназначены для прокладки внутри зданий, в кабельных лотках и каналах, а также для наружной прокладки по внешним фасадам зданий.
Заключение
Кабель – важная составляющая всей системы. Поэтому к его выбору подходят с особой ответственностью. Рекомендовано покупать изделия, к которым есть подробное описание. Обязательно присутствие информации о спецификации продукта. Также должно быть указано обозначение маркировки, строение провода и его назначение. Выбор кабеля легко сделать тут: Кабели оптические. В каталоге представлена вся информация о продукции. Если нужного варианта нет, можно подобрать его аналог. Для этого достаточно обратиться к менеджеру за консультацией.
