Токопроводящие жилы кабелей и проводов

Токопроводящая жила (ТПЖ) из алюминия и меди, применяемые добавки, сравнительные табличные характеристики, другие материалы для кабельно-проводниковой продукции (КПП)

Для сокращения применяется аббревиатура ТПЖ – токопроводящая жила.

Токопроводящая жила для кабеля либо провода – это проволока (или скрутка проволок) изготовленная из материала с низким электрическим сопротивлением, способная свободно пропускать электрический ток и выдерживающая заданные механические нагрузки и температурные режимы.

Жёсткий проводник – это кабель либо провод выполненный на базе моножилы (одной проволоки), такие проводники применяются для стационарной (неподвижной) прокладки на долгосрочный период.

Гибкий проводник – это провод или кабель изготовленный на базе нескольких проволок, свитых в общий пучок, применяется для обеспечения подвижных присоединений различных энергопотребителей.

Кабель АПвБВ

Кабель АПвБВ может использоваться в районах с умеренным и холодным климатами. Изделие выдерживает различные механические нагрузки и воздействие коррозии. Товар нельзя подвергать сильному растягиванию. Может монтироваться в местах с наличием блуждающих токов. Устанавливается не только в любых помещениях, но и на улице.

Заказать

Требования к жилам:

  • • низкое электрическое сопротивление;
  • • умеренная цена и доступность добычи металла;
  • • стойкость к коррозии и механическим нагрузкам (особенно к знакопеременным);
  • • технологичность.

Понятно, что наиболее важными характеристиками являются низкая стоимость и высокая электропроводность. Чем меньше электрическое сопротивление, тем меньше нагревается жила при протекании номинального тока (именно нагрев имеет решающее значение для вычисления токовой нагрузки). Весь смысл в том, что диэлектрические свойства изоляции быстро теряются при высоких температурах. Например, изоляционный поливинилхлоридный пластикат выдерживает нагрев до +70°С; резиновая изоляция функциональная до +80°С; кремнийорганическая изоляция (специальный материал) работоспособна до +180°С. Неизолированные высоковольтные провода и электротехнические шины допускается нагревать до +90°С (изоляции нет, а ограничение присутствует). Для примера, поливинилхлоридный пластикат имеет электрическое сопротивление около 10 мОм / км при температуре +20°С и всего 5 кОм / км при нагреве до +70°С (не спутать мегаомы с килоомами). Теперь немного о цене: мировая цена 1 тонны меди более чем в 3.5 раза дороже 1 тонны алюминия. Электрическое сопротивление алюминия уступает меди в 1.64 раза, то есть именно на это значение возрастёт сечение алюминиевой жилы для проведения той же силы тока (экономический выигрыш налицо).

Механические свойства алюминия оставляют желать лучшего. Имеет низкую стойкость к постоянным изгибам (быстро ломается), поэтому проводники с такими жилами применяются только для стационарной прокладки. Алюминиевые жилы возможно изготовить с минимальным сечением 2.5 мм2 (технологическое оборудование развивает усилия, сравнимые с механической прочностью алюминиевой проволоки малого диаметра). При контакте с атмосферным кислородом или озоном на алюминии образуется оксидная плёнка, которая имеет высокое электрическое сопротивление.

Медь имеет самое низкое сопротивление (не учитывая серебро и другие дорогие материалы), довольно технологична (поддаётся волочению и прокатке).

Материалы для токопроводящих жил

Основными материалами для создания токопроводящих жил служат медь (Cu) и алюминий (Al). Такой выбор определяется низким электрическим сопротивлением, умеренной стоимостью (по сравнению с серебром) и достаточными прочностными характеристиками.

Медная токопроводящая жила

Жилы кабелей и проводов производятся из электролитической меди М0 и М1, которая отличается определённой чистотой – 99,95% и 99,9% доля меди соответственно. Различные добавки к меди могут снижать её проводящую способность, увеличивать прочность либо придавать определённый комплекс изменения свойств.

К кабелям с медной жилой относятся, например, кабель NYY или ВВГнг

Кислород (O) одна из вредных примесей в меди, который приводит к ухудшению механических характеристик и способности к обработке, вызывает затруднения при сваривании или пайке. Медь, не содержащая кислорода, имеет лучшую пластичность по сравнению с марками М1 и М0. Для борьбы с негативным влиянием кислорода добавляют мышьяк, но он снижает электрическую проводимость.

Водород (H) приводит к увеличению прочности, но при наличии кислорода делает металл хрупким.

Содержание сурьмы вызывает падение теплопроводности, электропроводимости и пластичности.

Серебро защищает медь от окисления, но отличается высокой стоимостью.

Кабель NYY

Кабел NYY для подачи электропитания на устройства и распределения электрической энергии в цепях повсеместно задействуется кабель NYY, цена которого демократична, а эксплуатационные параметры высокие. Благодаря усовершенствованной конструкции сфера его использования существенно шире, чем у других кабелей.

Заказать

Медные токоведущие жилы могут быть мягкими и твёрдыми – отожжённые и неотожжённые соответственно. Маркируются согласно с аббревиатурой ММ и МТ.

Ввиду влияния коррозии медные жилы следует обязательно покрывать слоем олова толщиной 1,5 - 4 мкм. Олово защищает медь от окисления, а также улучшает пайку. Причём предпочтительней использовать методику горячего лужения, а не гальваническую. При горячем лужении образуется переходной сплав меди с оловом, который надёжно привязывает нанесённый слой олова. Во время пайки верхняя часть олова надёжно связывается с припоем. Для тропического исполнения лужение ещё более необходимо, так как влияние высоких температур и влажности сказывается на скорости окисления. Для получения более толстого и неравномерного защитного слоя используется свинцово-оловянистый сплав (ПОС) с различным содержанием свинца.

Для получения нагревостойкости 200⁰С применяют серебрение гальваническим путём с дальнейшим волочением и отжигом. Получаемая толщина слоя серебра 6 - 12 мкм скрывает медь от воздействия факторов приводящих к окислению при t ≤ 250⁰C.

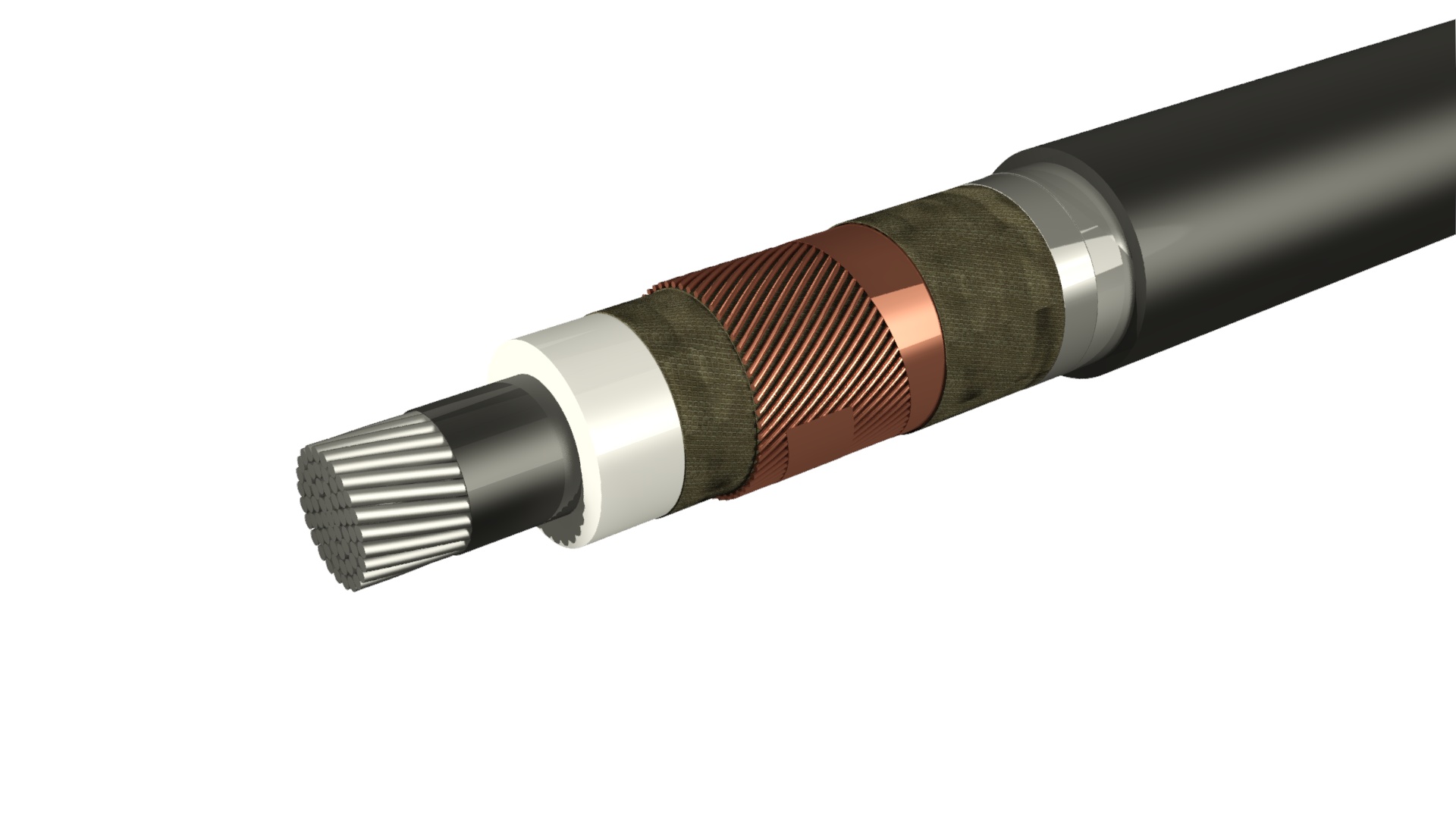

Алюминиевая токопроводящая жила

Для электрических проводников применяют алюминий (Al) марок А1 и А2, в котором подмешаны десятые доли процента железа и кремния. Эти примеси ухудшают проводимость, к другим нежелательным элементам относят: титан, ванадий, марганец и магний. К кабелям с медной жилой относятся, например, Кабель АВВГ или АПвБВ

Если первым недостатком алюминия считают низкую электропроводность, то второй – это определённая хрупкость, которая усугубляется в температурных условиях свыше 150⁰C. При упрочнении алюминиевой проволоки (например, волочением) единовременно понижается её проводимость (всё взаимосвязано).

По механическим параметрам различают несколько видов проволоки:

  • • АТ (алюминий твёрдый неотожжённый);
  • • АПТ (алюминий полутвёрдый с частичным отжигом);
  • • АМ (алюминий мягкий отожжённый).

Характеристики алюминия АПТ занимают промежуточное положение в сравнении с АТ и АМ. Если алюминиевый проводник сравнивать с медным, той же проводимости, то окажется, что его сечение выше на +60%, а масса меньше на -48%. Повышенным пределом прочности при разрыве обладает алюминиевый сплав алдрей. В алюминий добавляют менее половины процента магния, до 0,7% кремния и менее 0,3% железа. Соединение Mg2Si упрочняет материал, но растворяется в ограниченном количестве.
