Чтобы выполнить освещение наружной территории на автоматическом или ручном управлении необходимы следующие расходные материалы:
- силовой кабель с тремя или двумя жилами (можно использовать кабель ВВГнг);
- ПНД-трубы для подземной прокладки кабеля;
- светильники необходимой конфигурации;
- распределительные коробки, имеющие степень защиты не ниже IP44;
- компаунд для электроизоляции;
- пускатель, на котором должны быть с открытыми контактами;
- автомат, который будет защищать линии;
- переключатель на три позиции:
- 1 позиция – управление в ручном режиме установленным в удобном месте выключателем;
- 2 позиция – управление в автоматическом режиме посредством светового реле;
- 3 позиция – отключение системы.
- световое реле с фотоэлементом;
- черный и синий медный силовой кабель.
Подготовив все необходимое можно приступать к самой прокладке силового кабеля.
Кабель ВВГнг-ХЛ
Кабель ВВГнг-ХЛ разработан специально для прокладки в холодном климате. Изделие может использоваться в местах с повышенной влажностью и высокой коррозионной активностью. Подходит для коллекторов, шахт, мостов. Возможна прокладка на открытом воздухе, в таком случае товару нужно обеспечить защиту от любых механических повреждений.
Прокладка кабеля и подключение светильников
Порядок прокладки силового кабеля и коммутации светильников состоит из нескольких основных этапов:
- Готовим траншеи с песчаной подушкой под прокладку силовых линий. Номинальные размеры траншей – глубина 0,7 метра, ширина 0,3 метра.
- Укладываем ПНД-трубы в траншеи и используя стальной трос протягиваем по ним силовой кабель.
- Частично присыпаем траншеи и производим защиту путем укладки кирпичей или плитки ПЗК.
- Возводим фундаменты под светильники. После схватывания бетона выполняем полную засыпку траншей и уплотняем грунт.
- Монтируем светильники на фундаменте и заводим силовой кабель в распределительную коробку.
- Выполняем подсоединение кабеля по следующей схеме:
- жилу имеющую белую изоляцию присоединяем к черному проводу светильника (фаза);
- жилу имеющую голубую изоляцию присоединяем к синему проводу (ноль);
- жилу имеющую желто-зеленую изоляцию присоединяем к такому же проводу (земля).
- После подключения кабеля коробка распределения заливается компаундом. Она закрывается и устанавливается по месту.
Монтаж и подключение остальных светильников сети производится по аналогичной схеме.
Кабель АВБШв-ХЛ
Кабель АВБШв-ХЛ предназначен для использования в условиях пониженной температуры. Он используется для прокладки электросетей и распределении энергии между стационарными установками. Так как изделие защищено от влаги, его можно использовать в подтопленных подвалах, на берегах рек и озер.

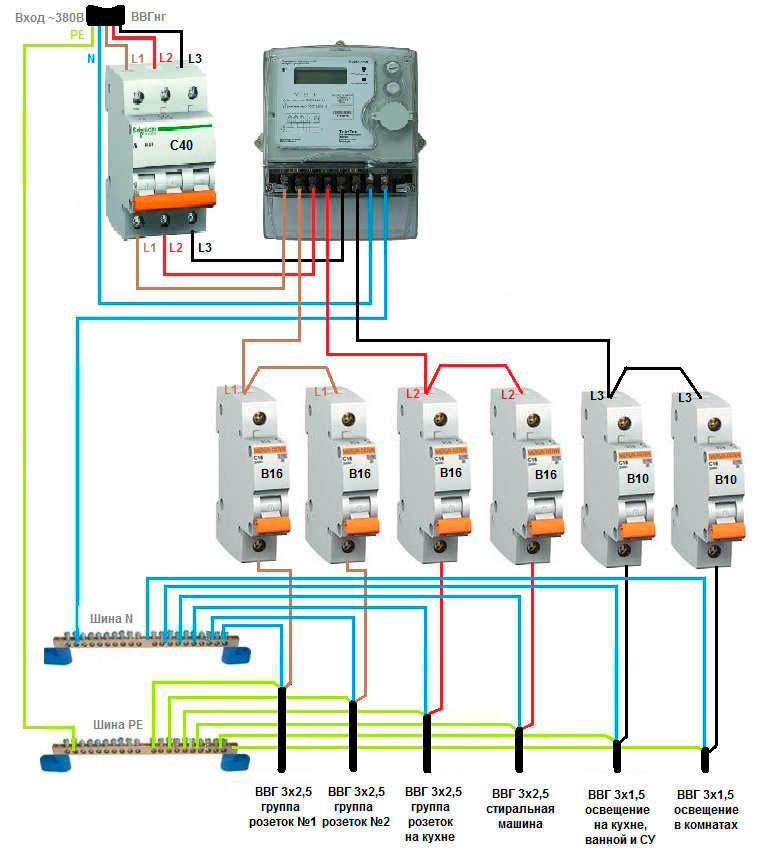

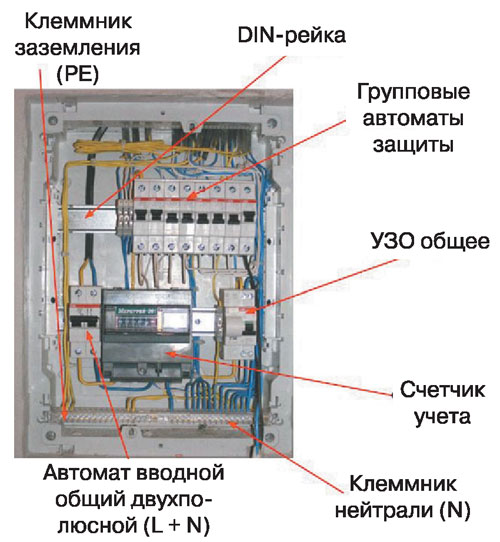

Подключение распределительного щитка
Закончив наружные работы устанавливаем оборудование в щиток распределения. Коммутация производится по следующей схеме:
- переключатель на три позиции;
- реле;
- пускатель;
- автомат.
Установив оборудование берем силовой кабель черного цвета и выполняем подключение:
- 1 клемма на автомате – согласно схеме, на корпусе;
- l клемма на автомате – к L-клемме реле;
- L-клемма реле – к клемме на пускателе;
Свободные 2 клеммы на пускателе коммутируем к автомату для защиты;
После этого берем силовой кабель синего цвета и выполняем следующие подключения для нулевых проводников:
- N-клемма реле – к нулевой шине;
- А2-клемма пускателя – к нулевой шине.
Завершив эти работы можно подключать ручное управление освещением.
Коммутация управления в ручном режиме
Штробим стену до места установки выключателя и укладываем кабель ВВГ. Зафиксировав кабель коммутируем его к распределительному щитку:
- жилу имеющую белую изоляцию присоединяем – ко 2 клемме переключателя;
- жилу имеющую синюю изоляцию – к А1-клемме пускателя.
Теперь можно произвести подключение управления в автоматическом режиме.
Кабель ВБбШв-ХЛ
Кабель ВБбШв-ХЛ отличается износостойкостью и длительным сроком эксплуатации. Его разрешено размещать как в открытом воздухе, так и в помещениях, и в земле. Прокладывать можно и в эстакадах для слива, а также во взрывоопасных зонах. Изделие отлично переносит постоянные воздействия экстремально низких температур.
Коммутация автоматического управления
Прежде чем приступать к подключению автоматического управления следует выполнить монтаж фотоэлемент. Устанавливать его следует в незатененном месте, при этом избегать мест куда попадает свет от светильников чтобы избежать неправильного срабатывания.
К щитку элемент присоединяется двухжильным кабелем по следующей схеме:
- 1 клемма реле – к 4 клемме переключателя;
- 3 клемма реле – к А-клемме пускателя.
Далее производится подключение силовых кабелей уличного освещения:
- жилу имеющую белую изоляцию – к автомату;
- жилу имеющую голубую изоляцию – к нулевой шине;
- жилу имеющую желто-зеленую изоляцию – к заземлению.
После этого выполняются отделочные работы на месте укладки силового кабеля в стену и выполняется коммутация выключателя:
- жилу имеющую белую изоляцию – к верхней клемме выключателя;
- жилу имеющую голубую изоляцию – к нижней клемме выключателя.
Завершив все работы по коммутации устанавливаем выключатель в коробку, крепим лицевую панель и рамку декора.
Выполнив все вышеописанные действия, вы сможете самостоятельно произвести монтаж и подключение наружного освещения, оснащенного ручным и автоматическим управлением. Если что-то было не совсем понятно из статьи на нашем сайте размещено видео, в котором на практике показаны все этапы работы.
В заключении отметим что подключить наружное освещение своими силами конечно можно, но лучше доверить это дело профессионалам. И самое главное правило – соблюдайте технику безопасности при проведении работ!
