Провод НВ-5

Описание кабеля НВ-5

Кабель НВ-5 предназначен для подключения радиоаппаратуры, промышленных электрических устройств, приборов, электронных блоков. С помощью него выполняется коммутирование в цепях переменного тока частотой до 5 кГц при номинальном напряжении 0,6 и 1 кВ. Кроме того, его используют в цепях постоянного тока с рабочим напряжением 0,84 и 1,4 кВ. Это электротехническое изделие имеет многопроволочный медный проводник, покрытый слоем поливинилхлоридного пластиката.

Подобное конструктивное исполнение отражено в маркировке. Буквы и цифры в ней означают:

• Н — отсутствие волокнистой наружной оболочки;
• В — изоляция из винила (ПВХ пластиката"
• 5 — класс гибкости токоведущей жилы.

Кабель НВ-5, цена которого указана на сайте, поставляется с заводов в бухтах либо катушках. Так как стандартов на такую тару нет, то ее размер произволен. Однако существует правило, по которому на одну бухту либо катушку допустимо наматывать только 3 отрезка одинаковых по размеру и окраске. Изделие может применяться на разных производственных площадках. Даже там, где высок риск возгорания, подтопления, образования конденсата, контакта с техническими маслами, спиртами, бензином.

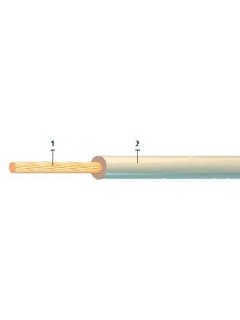

Конструктивные особенности НВ-5

1. Токоведущая жила сформирована из большого количества медных луженых проволок.
2. Сечение каждой из них одинаково, минимальное значение 0,08 мм2, максимальное — 1,5 мм2.
3. Класс гибкости жилы — 5.
4. Ее изоляция произведена из поливинилхлоридной композиции, обладающей высокой плотностью, прочностью, водонепроницаемостью.
5. Толщина изоляции в изделии, рассчитанного на напряжение 0,6 кВ, равно 0,35 мм, 1 кВ — 0,45 мм.
6. Провод окрашен в один из установленных правилами цвет. Возможна комбинация сразу двух оттенков.
7. Внешний диаметр изделия, предназначенного для цепей с напряжением 0,6 кВ, варьируется в диапазоне от 1,2 до 2,5 мм, 1 кВ — от 1,4 до 2,7 мм.

Характеристики кабеля НВ-5

• Многопроволочный медный проводник характеризуется высокой прочностью и гибкостью. Он выдерживает значительные эксплуатационные нагрузки, характеризуется отличной электропроводимостью и теплостойкостью.
• По этой причине изделие разрешено использовать при температуре рабочей среды от -50 °С до +105 °С.
• ПВХ-изоляция водонепроницаема. Следовательно, изделие допускается задействовать в зонах, где влажность воздуха может достигать 98 %.
• Электрическое сопротивление токоведущих проводников —13,6-254,6 Ом/км (рассчитывается, исходя из площади сечения).
• Электрическое сопротивление поливинилхлоридной изоляции жилы — 100000 МОм/км.
• При соблюдении рекомендованных нагрузок и режимов, грамотном монтаже изделие способно прослужить до 15 лет.

НВ-5 цена

Кабель НВ-5 купить целесообразно в нашей компании. Мы сотрудничаем напрямую с производителями. Потому цены демократичные, ассортимент широкий, поставки товара оперативные. На сайте можно узнать о наличии продукции на складе. При необходимости изделие можно заменить другими, сходными по техническим параметрам номенклатурными единицами. В их числе:

• НВЭ
• НВМ
• НВМЭ

Специалисты компании разъяснят, в чем состоит сходство и различие данных изделий, когда целесообразно применять каждое из них. Расчет цены производится на основании тарифа, объемов заказа. Клиенты, приобретающие большую партию продукции, вправе воспользоваться системой прогрессивных скидок.
