КПЛК 4х(4х0,75)+4х1+2х(4х0,25)+(2х0,25)э — плоский кабель с медными жилами, применяемый для прокладки контрольной связи в составе различного оборудования и систем управления. Проводники изолированы ПВХ-пластиком, внешний слой изготовлен из полимерного материала. Кабель можно эксплуатировать при температуре от -10 до +50 градусов Цельсия. Можно прокладывать в помещениях с условиями УХЛ 3 и 4 категории.

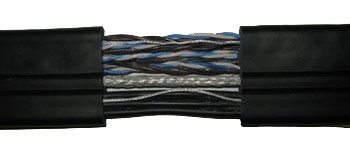

Элементы конструкции кабеля КПЛК:

Токопроводящая жила – медная, 5 класса.
Изоляция основных токопроводящих жил - ПВХ пластикат.
Изоляция жил симметричной пары и четверок – полиэтилен
Оболочка из ПВХ пластиката

Область применения кабеля КПЛК:

кабеля КПЛК предназначены для пассажирских и грузовых лифтов общего назначения на номинальное напряжение до 300/500 В номинальной частотой 50 или 60 Гц на основных жилах и до 250 В на симметричных паре и четверках.

Условия эксплуатации и монтажа кабеля КПЛК:

Вид климатического исполнения УХЛ 3, 4 и Т 3,4.
Цвет изоляции жил в кабеле — черный, а жила заземления (сечением 1,0 мм²) имеет зелено-желтую расцветку.
Изолированные жилы сечением 0,75 и 1,0 мм², кроме жилы заземления, имеют цифровую маркировку.
Изолированные жилы сечением 0,25 мм² скручены в пару (с наложением экрана в виде оплетки из медной проволоки) и в две четверки.
Кабели имеют вспарывающие капроновые нити.
Строительная длина кабелей — не менее 450 м.
Электрическое сопротивление изоляции жил 1 км кабеля — не менее 20 МОм.
Кабели выдерживают в течение 5 мин испытание переменным напряжением 2000 В частотой 50 Гц.
Кабели стойки к многократным перегибам.
Кабели статически гибкие и стойкие к скручиванию.
Кабели стойки к изгибам и удару при температуре минус 15 ⁰С.
Оболочка кабелей стойка к растрескиванию и деформации.
Кабели в тропическом исполнении стойки к воздействию плесневых грибов.
Кабели не распространяют горение при одиночной прокладке.
Ресурс кабелей при минимальном радиусе изгиба — 175000 циклов перегибов.
Кабели предназначены для эксплуатации при температуре окружающей среды от минус 10 до 50 ⁰С и относительной влажности воздуха до 98% при температуре до 35 ⁰С.
Максимальная длина свободно подвешенного кабеля — 50 м.
При монтаже и эксплуатации кабели не должны подвергаться закручиванию.
Радиус монтажных изгибов — не менее 50 мм.
Скорость движения лифта — не более 4 м/с.
Ресурс кабелей при работе в составе лифта не менее 5000000 циклов «спуск-подъём».
Максимальная температура токопроводящей жилы при эксплуатации — 70 ⁰С.
Срок эксплуатации кабеля КПЛК не менее 12 лет при соблюдении требований по эксплуатации, транспортированию и хранению.

Описание кабеля КПЛК

Кабель КПЛК разработан специально для лифтов с напряжением до трехсот-пятисот вольт и частотой пятьдесят-шестьдесят герц на основных ТПЖ. Проявляет устойчивость к изгибам и скручиванию. Не поддерживает горение при условии осуществления одиночной прокладки. Подходит для использования в местах, которым характерен умеренно-холодный климат. Расшифровка данного товара происходит следующим образом:

К — кабель;
П — отличается плоскостью;
Л — разработан специально для использования в лифтовом хозяйстве;
К — комбинированный.

Мы предлагаем приобрести качественный кабель КПЛК, цена изделия зависит от необходимого вам метража. Стоимость нашей кабельно-проводниковой продукции вас приятно удивит. Чтобы уточнить цены и узнать условия заказа, свяжитесь с менеджерами нашей компании

Конструктивные особенности КПЛК

Состоит из медных жил, которые проводят электрический ток.
Оболочка изделия выполнена из специального пластиката, сделанного из поливинилхлорида.
Токопроводящие жилы изделия соответствуют пятому классу.
Изоляция основных ТПЖ сделана из пластиката на основе поливинилхлорида, симметричной пары и четверок — из специального блоксополимера.

Характеристики кабеля КПЛК

Изделие успешно функционирует при температуре от -10 до +50 °С.
Рабочее напряжение на основной ТПЖ/симметричной паре и четверках составляет до 300-500/250 В.
Рабочая частота изделия составляет 50-60 Гц.
Во время максимальной нагрузки температура нагрева жил может достигать +70 °С.
Электрическое сопротивление изоляционного покрытия при 20 °С составляет 20 МОм/км.
Радиус изгибов во время осуществления монтажных работ должен составлять не меньше 50 мм.
Допустимая температура при прокладке товара и проведении монтажных работ составляет -15 °С.
Ресурс изделия при использовании в лифтовых хозяйствах — 5000000 циклов «спуск-подъем».
При соблюдении всех установленных правил товар успешно функционирует на протяжении 12 лет.

КПЛК цена

КПЛК купить можно у нас на выгодных условиях. Наша фирма предлагает только качественную кабельную продукцию от проверенных отечественных и иностранных производителей. Все наши изделия отвечают требованиям межгосударственного стандарта. Доставка осуществляется во все города России.

Ближайшим отечественным аналогом, имеющим схожие характеристики, является КПЛКУ. Вот еще несколько марок:

КПЛ (плоский лифотовой, некомбинированный)
КПВЛС (круглый, лифотовой с троссом)

Данный товар разработан специально для использования в лифтах. Его отличительной особенностью является наличие двух усиливающих элементов.
