Элементы конструкции кабеля КПВ:
К - кабель;П - с полиэтиленовой изоляцией;
В - в оболочке из поливинилхлоридного пластиката;
Область применения кабеля КПВ:
Кабели предназначены для фиксированного соединения блоков электрической аппаратуры, работающей при напряжении до 250 В переменного тока частотой до 1 000 Гц или при напряжении до 500 В постоянного тока.Условия эксплуатации кабеля КПВ:
Пониженная температура среды в условиях фиксированного монтажа минус 50oC.Пониженная температура среды в условиях монтажных и эксплуатационных изгибов минус 20oC.
Максимальная рабочая температура 70oC.
Смена температур от минус 50 до 70oC.
Относительная влажность воздуха до 98% при температуре до 40oC.
Пониженное атмосферное давление 53 кПа.
Повышенное атмосферное давление 295 кПа.
Кабели стойки к воздействию соляного (морского) тумана статической пыли, плесневых грибов.
Кабели устойчивы к воздействию вибрации, механических ударов одиночного и многократного действия, линейных нагрузок, акустических шумов.
Кабели соответствуют требованиям ТУ 16-505. 289-77.
Технические характеристики кабеля КПВ:
Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20oC, Ом, не более:при приемке и поставке для сечений, мм2: 1,0 - 19,81 1,5 - 12,57 2,5 - 7,49
на период эксплуатации и хранения для сечений, мм2: 1,0 - 23,77 1,5 - 15,08 2,5 - 8,99
Испытательное напряжение переменного тока частотой 50 Гц, В:
при приемке и поставке - 1 500
на период эксплуатации и хранения - 1 000
Электрическое сопротивление изоляции пересчитанное на длину 1 км, МОм, не менее:
при приемке и поставке: в нормальных климатических условиях - 103
при относительной влажности воздуха 98% и температуре 40oC - 150
на период эксплуатации и хранения - 10
Минимальная наработка, ч: при температуре 70oC - 10 000 или при температуре от 5 до 35oC - 130 000
Минимальный срок сохраняемости, лет - 15 Минимальный срок службы кабеля КПВ - 15 лет
Описание кабеля КПВ
Кабель КПВ разработан для фиксированного присоединения блоков электрооборудования с номинальным напряжением до двухсот пятидесяти вольт переменного тока и частотой до тысячи герц. Изделие подходит для прокладки рядом с источниками вибрации. Товар проявляет устойчивость к механическим нагрузкам и шумам. Успешно используется в различных шахтах и туннелях. Расшифровывается следующим образом:
- К — кабель;
- П — изоляция, сделанная из полиэтилена;
- В — оболочка, выполненная из поливинилхлорида.

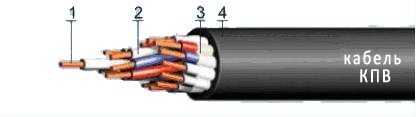

Конструктивные особенности КПВ
- Токопроводящие жилы, изготовленные из меди.
- Для изоляции использован полиэтилен, отличающийся высокой прочностью.
- Броня сделана из специальной оцинкованной ленты.
- Внутренняя оболочка изделия выполнена из полиэтилена, которому характерна низкая прочность.
- В основе внешней оболочки находится ПВХ-пластикат.
Характеристики кабеля КПВ
- Диапазон температур окружающей среды во время эксплуатации — от -50 до +70 °С.
- Номинальное переменное/постоянное напряжение — 250/500 В.
- Рабочая частота изделия составляет 1000 Гц.
- Влажность воздуха при 40 °С — 98 %.
- Пониженное/повышенное атмосферное давление — 53/295 кПа.
- Минимальная температура при монтаже без прогрева составляет -20 °С.
- Минимальный радиус изгиба составляет 10 Дн.
- Изделие подходит для умеренного и холодного климатов.
- Минимальный срок хранения в закрытых помещениях составляет 10 лет.
- Срок эксплуатации изделия — не менее 15 лет.
КПВ цена
КПВ купить можно у нас на выгодных условиях. Мы предоставляем своим клиентам только качественную продукцию, отвечающую всем требования межгосударственного стандарта. К изделиям прилагаются все необходимые сертификаты пожарной безопасности и паспорта. На складах нашей компании содержится более двадцати тысяч позиций различной кабельно-проводниковой продукции. Для того чтобы купить наши товары, свяжитесь с менеджерами фирмы. Они расскажут, как заказать кабель КПВ, цена изделия зависит от необходимого вам метража. Наша компания осуществляет доставку продукции во все города Российской Федерации.
К ближайшим аналогам относится КПВ-П (имеет панцирную оплетку). Данному изделию характерно наличие специальной панцирной оплетки, выполненной из проволок. Если вы не можете выбрать кабельно-проводниковую продукцию, то обращайтесь к нашим высококвалифицированным специалистам. Наши опытные сотрудники помогут подобрать качественный товар, полностью соответствующий вашим требованиям и подходящий по стоимости.
