Монтаж антенного кабеля

Правильный выбор антенного кабеля – основополагающий элемент качественного телевизионного соединения. При выборе данного провода нужно обратить внимание на длину кабеля, его толщину и пропускные характеристики. Для соединения и последующей качественной работы антенной системы, понадобятся различные аксессуары.

  • Адаптированный усилитель. Понадобится для улучшения качества и скорости соединения провода с конкретным устройством. Присоединение возможно при помощи штекерного разъема со специальным рисунком – резьбой.
  • Разветвитель телевизионного провода. Данный аксессуар позволяет распределить сигнальные волны равномерно, задействовав при этом слабые точки. При использовании разветвителя становится возможным многоканальное подключение.
  • Сумматор телевизионных сигналов. Данное устройство действует в обратном направлении – соединяет все сигналы в один общий поток, чтобы соединение подавалось по общему мощному телеприемнику в нужную точку.
  • Розетка для F-разъема. Устройство, которое является конечным инструментом на пути к подключению сигнала к телевизору. Розетка крепится внутри специальной коробки, после чего антенный провод присоединяется к ней винтовым зажимом.
  • Телевизионный штекер. Приспособление, способствующее конечному подключению кабеля к системе, то есть к розетке и, непосредственно, к самому устройству. Присоединить штекер к проводу можно при помощи паяльных инструментов.

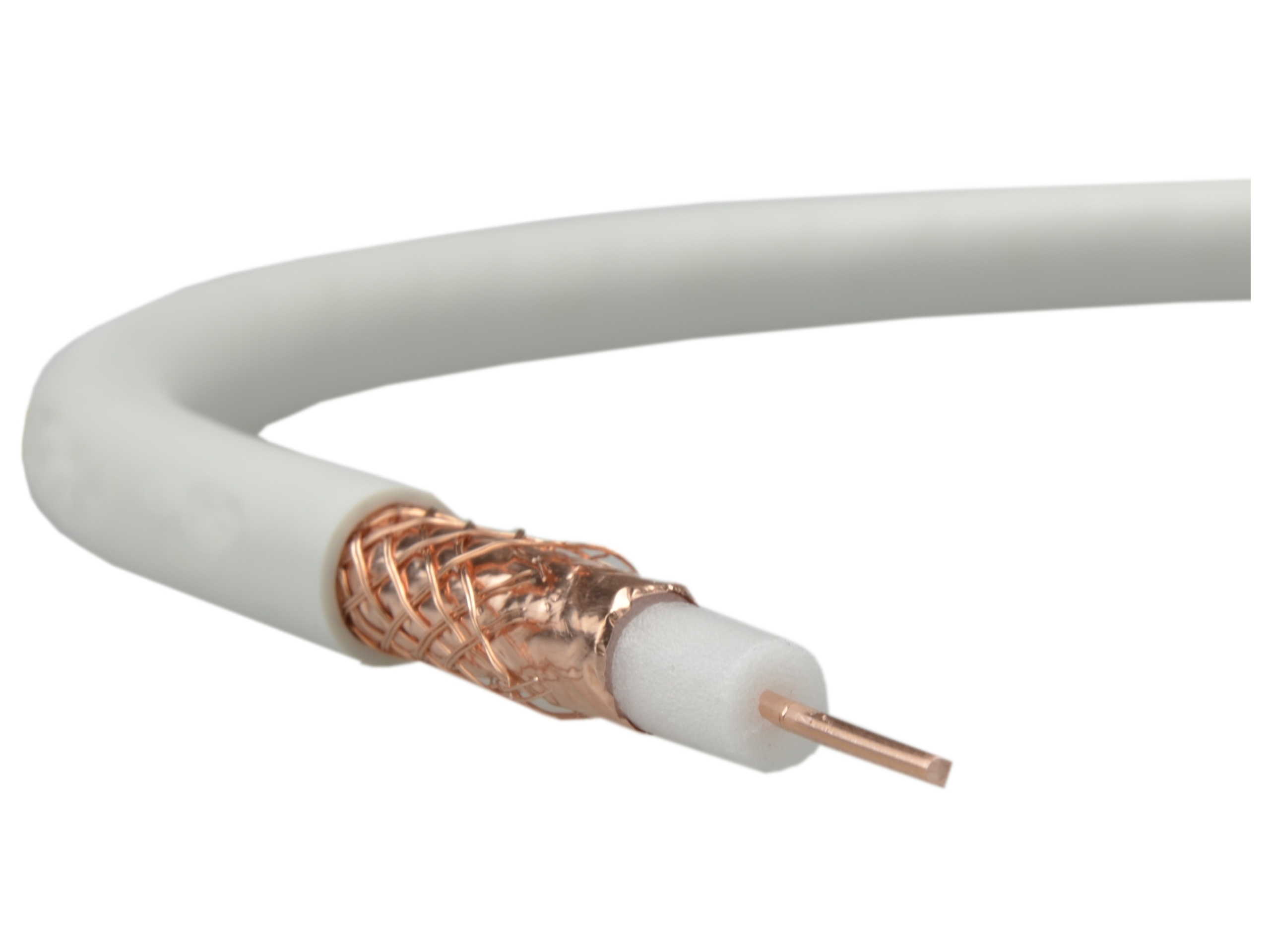

Кабель РК 100

Кабель РК 100 Радиочастотные кабели предназначены для соединения передающих и приемных антенн с радио- и телевизионными станциями, различных радиочастотных установок, межприборного и внутриприборного монтажа радиотехнических устройств, работающих на частотах выше 1 МГц.

Заказать

Монтаж антенного кабеля: прокладка

Проводку можно сделать открытым способом или при помощи заложения в специальный кабельный канал, а также в штробы. Ответвленный провод необходимо подключить к телевизионной системе через F-вход. Для использования рекомендованы модели с резьбой, так как они позволяют провести качественную прокладку и перемонтировать всю сеть без особых усилий. Далее нужно провести монтаж разветвителя.

Важно выбрать правильное место для установки. Нельзя устанавливать устройство в неудобном месте, разветвитель должен находиться в легкодоступной точке. При монтаже розеточной системы, необходимо проверить точное соответствие с f-разъемом (прямым или угловым).

Кабель РК 200

Кабель РК 200 Кабели применяют в антенно-фидерных устройствах радиопередатчиков, радио- и телевизионных приемниках, для внутри- и межблочных соединений в радиоэлектронной аппаратуре, ЭВМ и т.д.

Заказать

Монтаж антенного кабеля

Телевизионный провод должен быть размещен в канале со слаботочными линиями (сигнализация, телефонный провод, интернет-соединение). Выполнять проводку нужно цельными большими кусками, также всегда стоит оставлять небольшой запас кабеля на случай не погрешности в расчетах. Не допустимо: пересечение силовых линий и антенного кабеля.

Если есть необходимость пересечения – нужно сделать установку под прямым углом. Не стоит забывать про использование разветвителей и разделительных инструментов. Данные изделия позволяют обеспечить качественное соединение и безопасное подключение кабелей.

Использовать для прокладки и монтажа можно только специализированный кабель, характеристики которого подходят для телевизионной системы подключения. Нельзя допускать возникновения петель и перекруток в процессе установки и последующей эксплуатации изделия.

Для грамотной проводки кабеля понадобится провод, диаметр которого составляет не менее одного миллиметра. Наличие двойного экранирования приветствуется. Два слоя фольги обеспечат надежное подключение и защиту от внешних факторов и механических повреждения в процессе эксплуатации.

Кабель PK 75

Кабель PK 75 предназанчены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения. Электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее - 5; коэффициент укорочения длины волны - 1,52; волновое сопротивление, Ом - 75 ±3

Заказать

Как провести кабель в жилом помещении

Сначала следует определить нужный кабель, изучив специальный щит на этаже. Дальше кабель протягивается от него до нужно квартиры. Настенные крепежи помогут установить четкое положение провода. От входной двери необходимо провести кабель к телевизионной установке. Особые конструкции позволяют скрыть наличие провода и надежно закрепить его на нужном месте в каждой точке.

Для эстетического удовольствия, шнур можно заложить специальной кабельной коробкой. В некоторых случаях доступно запечатывание в плинтуса (напольные). Если в квартире наблюдается начальная стадия ремонта, можно заранее сделать в стенах углубление для проводки кабеля, таким образом, после завершения процедуры ремонта, шнур будет полностью скрыт.

Главным секретом успеха качественной и грамотной проводки является планирование. Схема проводки антенного кабеля должна полностью отвечать требованиям и возможностям конкретного помещения. При правильной установке и эксплуатации устройство будет работать достаточно долго.

Справиться с проведением данных манипуляций сможет любой человек, не имеющий специальной профессиональной подготовки. Главное соблюдать технику безопасности, внимательно читать инструкцию, которую предоставляет производитель, а также учитывать тип строения и планировку квартиры.
