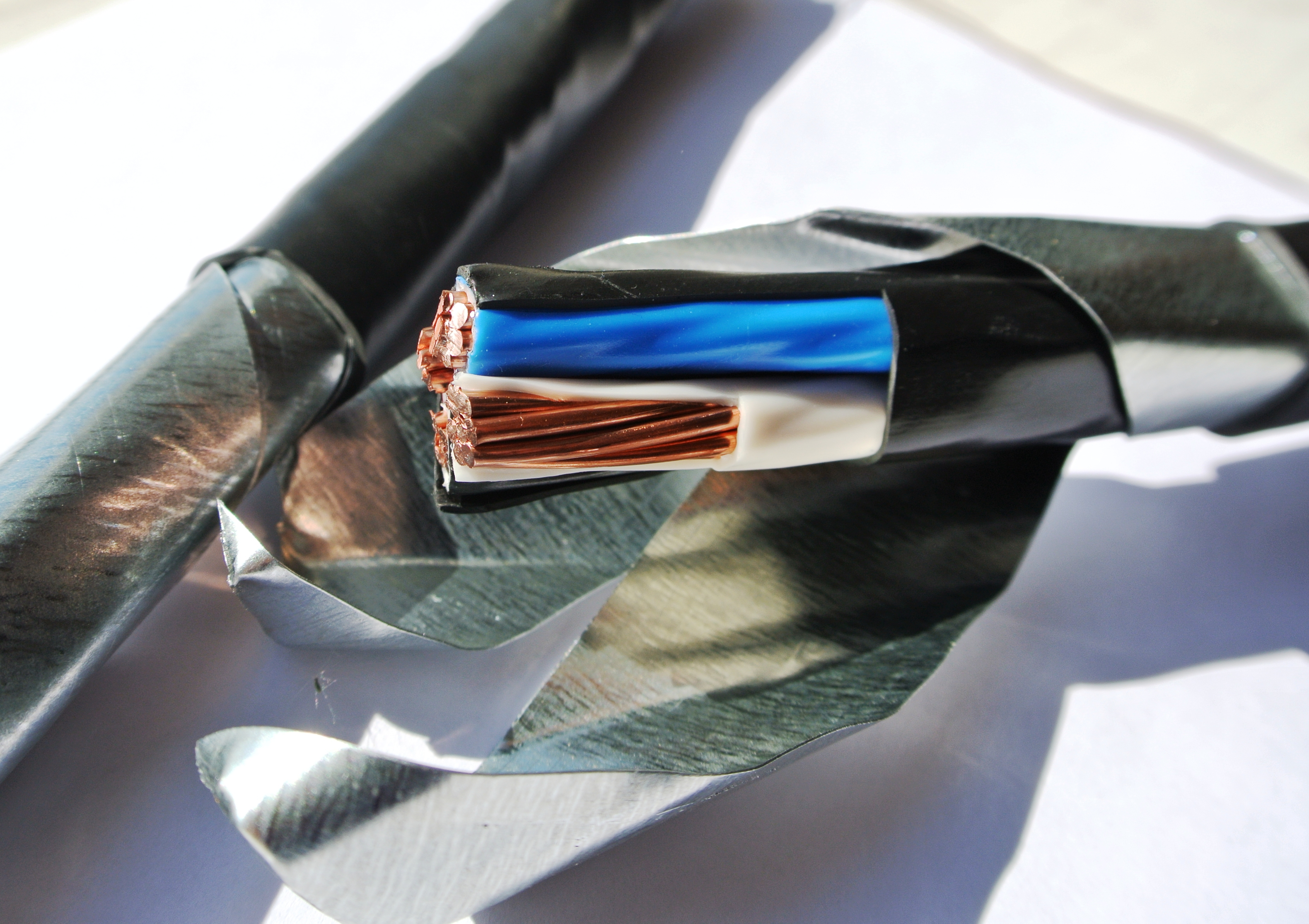

Монтаж бронированного кабеля в земле

Электрический кабель, это новый метод прокладки электросетей. Так как он имеет стабильную защиту, ему будут не страшны земля, вода, воздух.

Способ прокладки электрических кабелей в земле

Вдоль запланированной кабельной трассы мы делаем траншею на глубину около 80 см. Внизу мы делаем 10 см песчаной подстилки и укладываем на нее кабель, выбранный дизайнером, чтобы он нигде не растягивался.

Затем мы покрываем его слоем песка толщиной около 25 см, пытаясь устранить камни, кирпичи и другие острые предметы, которые могут повлиять на его изоляцию.

Мы накладываем синюю пленку с предупреждением на верхний слой песка, сигнализируя в будущем человеку, делающему раскопки в саду, под которым был проложен электрический кабель. Мы покрываем всю почву раскопками, выравнивая площадь.

В целях безопасности кабель должен быть проложен как можно более прямым, изогнутым плавной дугой и избегать прокладки вблизи больших деревьев и вдоль фундаментов.

Кабель ВБбШв 1х10-1

Кабель ВБбШв 1х10-1 — это представитель кабельно-проводниковых изделий отечественного производства. Он относится к категории силовых. Используется провод для передачи и грамотного перераспределения электрического тока в сети.

Заказать

Сложные места во внешней электроустановке

В местах, где он пересекается с водопроводными, канализационными или газовыми трубами, а также с другими кабелями, мы должны помещать провод в обсадную трубу, концы которой должны достигать не менее 50 см в обоих направлениях за пределами пересечения.
Вертикальное расстояние между кабелем и трубопроводом, пересекающим его или идущим параллельно ему, должно быть не менее 50 см. Горизонтальное расстояние между двумя параллельно проложенными кабелями должно быть не менее 10 см.

В качестве оболочки кабеля могут использоваться жесткие трубы из ПВХ, гладкие или гибкие, гофрированные. Их диаметр должен быть как минимум на 50% больше диаметра кабеля. Мы не заглушаем концы труб!

Водосточные трубы через стены и потолки изготавливаются из ПВХ или стальных труб. На внешних стенах они проложены с небольшим уклоном снаружи и герметизированы, чтобы предотвратить попадание дождевой воды в здание.

Где используется бронированный кабель

Бронированный кабель широко используется во многих сферах среди которых можно выделить:

  • Проводка электросетей для домов жилого назначения, промышленного и общественного назначения.
  • В тоннелях и шахтах, в метро. Может использоваться на участках с повышенной влажностью.
  • Используется в агрессивной среде где оказывают влияние деформирующие факторы.

Кабель АВБбШв 2х120-1

Кабель АВБбШв 2х120-1 применяется для передачи и распределения тока. Его используют при необходимости прокладки сетей в земле. Изделие отлично переносит механические нагрузки. Также размещают марку в местах с повышенным уровнем пожаро- и взрывоопасности.

Заказать

Характеристики бронированного кабеля

Технические характеристики позволяют использовать этот кабель во многих сферах. Технические характеристики бронированного кабеля следующие:

  • Возможность эксплуатации как при низких, так и при высоких температурах. Он будет эффективен в -50 и в +50. Максимальная температура при которой может использоваться кабель +70.
  • Если кабель прокладывается одиночно, то вероятность его воспламенения близится к нулю. Это говорит о пожаробезопасности кабеля.
  • Если на момент монтажа температура на улице ниже -15 градусов, то кабель укладывается только с предварительным прогревом.
  • Длительный срок службы. Качественный кабель будет служить верой и правдой до 30 лет.

Кабель АВБбШв 3х6+1х4 (ож)

Кабель АВБбШв 3х6+1х4 (ож) применяется для передачи и распределения тока. Его используют при необходимости прокладки сетей в земле. Изделие отлично переносит механические нагрузки.

Заказать

Особенности укладки кабеля

При монтаже следует помнить несколько правил:

  • Если по пути прокладки встречаются большие деревья, то нужно отступать от них минимум метр. Если отступать не получается, то прокладывается металлический кабель через который проводится бронированный кабель.
  • Если прокладка будет проводиться через парковочные места, места на которых будет что-то возводиться лучше обойти их по периметру. Лишнее воздействие на кабель может сократить срок его службы.
  • Если прокладка сталкивается с газовыми коммуникациями, трубопроводами, то нужно использовать специальные футляры. Они будут защищать кабель от внешних повреждений.
  • Если так получилось, что кабели пересекаются между собой, то тоже необходимо использование дополнительных футляров.

Очистка территории для прокладки

  • Прежде чем проводить кабель территория должна быть дополнительно очищена. На пути не должно встречаться камней, веток, твердых и острых предметов. Перед прокладкой необходимо выровнять дно, утрамбовать его. Перед прокладкой также проверяется целостность кабеля, так как если завершить работы по укладке и что-то не будет работать, то придется раскапывать все, пока не обнаружится причина. Кабель укладывается волнами в вырытую траншею, в которую предварительно насыпали песок. Затем кабель засыпается и коммуникация готова к эксплуатации.

Лучше всего не заниматься самостоятельной проводкой без надлежащих навыков или опыта в этой сфере. Это довольно трудоемкий и сложный процесс, который лучше всего доверить профессионалам. Прокладка бронированного кабеля в земле, это новый популярный и надежный метод проведения коммуникаций, который нашел применение во многих сферах.
