Монтаж двухжильного кабеля

Любой греющий кабель можно подключить, используя только собственные силы. Часто установка требует некоторых конкретных знаний, но найдя в быту несколько инструментов можно сделать это без посторонней помощи. Существуют разные виды греющих кабелей, один из самых надёжных является двухжильный кабель.

Монтаж двухжильного кабеля

Для того, чтобы установить двухжильный кабель, понадобятся следующие инструменты:

  • отвёртка;
  • канцелярский нож;
  • плоскогубцы;
  • кусачки;
  • фен, желательно промышленный

Во время подключения кабеля, часто, необходимо соединять разные части между собой и устанавливать муфты на концевые точки, чтобы кабель был изолирован. С этим у неопытного человека могут возникнуть проблемы.

Для подготовки кабеля к подключению нужно приобрести небольшой набор материалов. В этот набор нужно включить трубки и гильзы разного размера, муфты или заглушки для изоляции голых частей кабеля. Всё это можно найти в строительных магазинах.

Для чего нужен двухжильный кабель?

Для начала нужно понять, что существуют разные виды кабелей. Из данной серии есть одножильные, двухжильные и трёхжильные. Они используются на практике чаще всего, но существенно отличаются друг от друга.

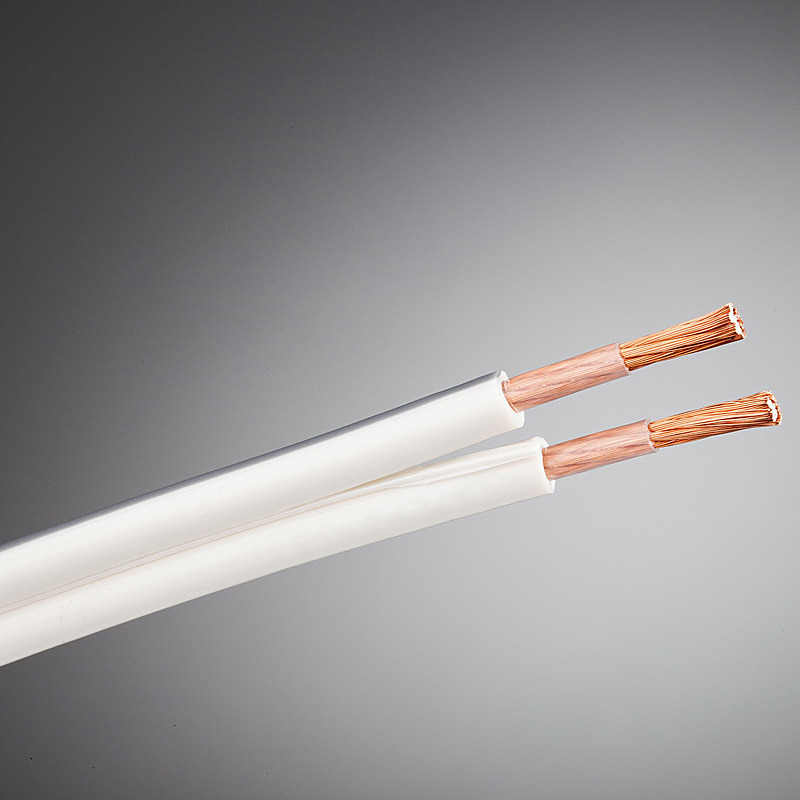

Провод ШВВП

Провод ШВВП имеет плоскую форму и обладает хорошей гибкостью. Этому способствует многопроволочная структура жил, мягкая поливинилхлоридная оболочка в виде шнура.

Заказать

Пару слов об их отличиях

Одножильный и двухжильный кабели по назначению похожи. Их, чаще всего, используют в тех случаях, когда в помещении нет заземления. Это могут быть выключатели с одной клавишей и различные виды освещение. А вот трёхжильный кабель уже существенно отличается от двух предыдущих. Он используется, когда заземление есть (разных видов розетки, кондиционеры, полы с подогревом, электрические плиты.

Сферы применения двухжильного кабеля

Своей общей структурой двухжильный греющий кабель представляет собой изделие, которое включает муфту, соединяющую разные части кабеля, поливинилхлорид (прозрачная бесцветная пластмасса), двойную или одинарную изоляцию с двумя жилами.

Одножильные и двухжильные кабели являются аналогами и часто используются для питания различных электрических приборов.

Однако кабели с двумя жилами надёжнее и более устойчивы, поэтому применяются они гораздо шире:

    для проводки, которая используется под освещение;
  • для отопления помещений;
  • для систем таяния снега и льда на проезжих частях.

Провод ПВС

Провод ПВС предназначен для эксплуатации в электрических сетях переменного тока промышленной частоты с номиналом напряжения до 380 В. С его помощью подключают электрические приборы и технику, используемые в быту.

Заказать

Общая характеристика двухжильных кабелей

Двухжильный кабель немного дороже одножильного. Нужно учитывать это при покупке.

Их выпускают в таких видах:

  • ПВС – это провод с виниловой изоляцией, который имеет внешнюю оболочку. Он используется, как в сухих, так и во влажных помещениях. Монтаж такого двухжильного кабеля возможен и на улице.
  • ШВВП (винил-виниловый плоский шнур), который состоит из медных жил, имеющие изоляцию.
  • АППВ – провода с множеством алюминиевых жил
  • СИП-4 –он так же состоит из алюминиевых жил, но его чаще используют для прокладки по воздуху.

Технические характеристики двухжильных кабелей:

    очень стойкие к температурным воздействиям окружающей среды от -49°с до +71°с;
  • переносят влажность 99%;
  • стабильно переносят удары;
  • имеют высокий радиус изгиба

Кабель NYM

Кабель NYM применяется для прокладки в жилых и промышленных объектах. Успешно функционирует в любых помещениях. Может использоваться не только в зданиях, но и на улице. Изделие нуждается в обязательной защите от солнечных лучей.

Заказать

Монтаж двухжильного кабеля проводится в несколько этапов

Изоляция

  • Необходимо отступить примерно 15-20 миллиметров от конца провода и канцелярским ножом срезать внешнюю оболочку.
  • При помощи отвёртки и плоскогубцев нужно снять металл, который обвивает провод.
  • В случае, если кабель регулируется самостоятельно, кусачками отрезают 10 миллиметров жилы, которая проводит ток, вместе с её матрицей. После этой манипуляции должно остаться два кабеля разной длины.
  • На кабель надевают муфту и при помощи промышленного фена при температуре примерно 345°С нагревают. После чего, край горячей муфты зажимают плоскогубцами.

Соединение двух частей кабеля

  • ) Первый этап проводят так же, как и при изоляции. Убирают внешнюю оболочку с помощью ножа.
  • Необходимо расслоить металл, обвивающий провод и скрутить их в жгуты, после этого жгут нужно перегнуть в сторону другого конца провода и прижать его к внешней оболочке.
  • Если есть временная изоляция, нужно её убрать.
  • Жилы нужно очистить и загнуть их в разные стороны.
  • Если кабель регулируется самостоятельно, то его матрицу нужно срезать в виде треугольника.
  • Точно таким же способом готовят другой конец кабеля
  • Далее, на любой конец надевают трубку для нагрева крупного размера.
  • На каждую жилу нужно надеть трубку для нагревания, после чего вставить жилы обоих проводов уже в узкие трубки. Приступить к нагреванию с помощью фена.
  • После этого, место изоляции закрывают с помощью большой трубки для нагрева и снова приступают к нагреванию.

Чтобы кабель меньше изнашивался, был долговечен и защищён от влияния окружающей среды лучше всего применять термопластичный полиэтилен и кабель с внешней оболочкой, чтобы была защита от внешних факторов.
