Монтаж экскаваторного кабеля

Вы когда-нибудь задумывались о том, как протекает процесс работы на раскопках и в шахтах? А в горах? Например, недалеко от Воркуты располагается шахта Комсомольская, в которой добывается уголь. Глубина этой шахты достигает 1.1 - 1,2 км. Работы там проводятся ежечасно.

В этой статье мы подробно разберём монтаж кабеля на примере горных работ.

Экскаваторный кабель

В горных и шахтных работах используют в основном 2 вида кабеля: КГЭ и КГЭТ. Из такого большого разнообразия эти кабели отличаются своей нагревостойкостью, что позволяет использовать их в горах и в шахтах. За несколькими слоями изоляции скрываются жилы из меди. Кроме жил кабель состоит из оболочки заземления, поясного экрана.

Экскаваторные кабели не подвергаются светоокислению. Кроме того, такие кабели самые прочные и устойчивы к деформации. При монтаже данного кабеля нужно строго соблюдать правила безопасности и нормы, так как работа проводиться в сложных условиях, где риск для здоровья рабочих очень велик.

Кабель КГЭ

Кабель КГЭ Сразработан для обеспечения электроэнергией горнопроходческого и шахтного нестационарного оборудования. Имеет улучшенную защиту компонентов сердечника от различных видов воздействия и за счет введения под изоляцию и оболочку слоя токопроводящей резины не создает искрения в аварийных ситуациях.

Заказать

Назначение экскаваторного кабеля

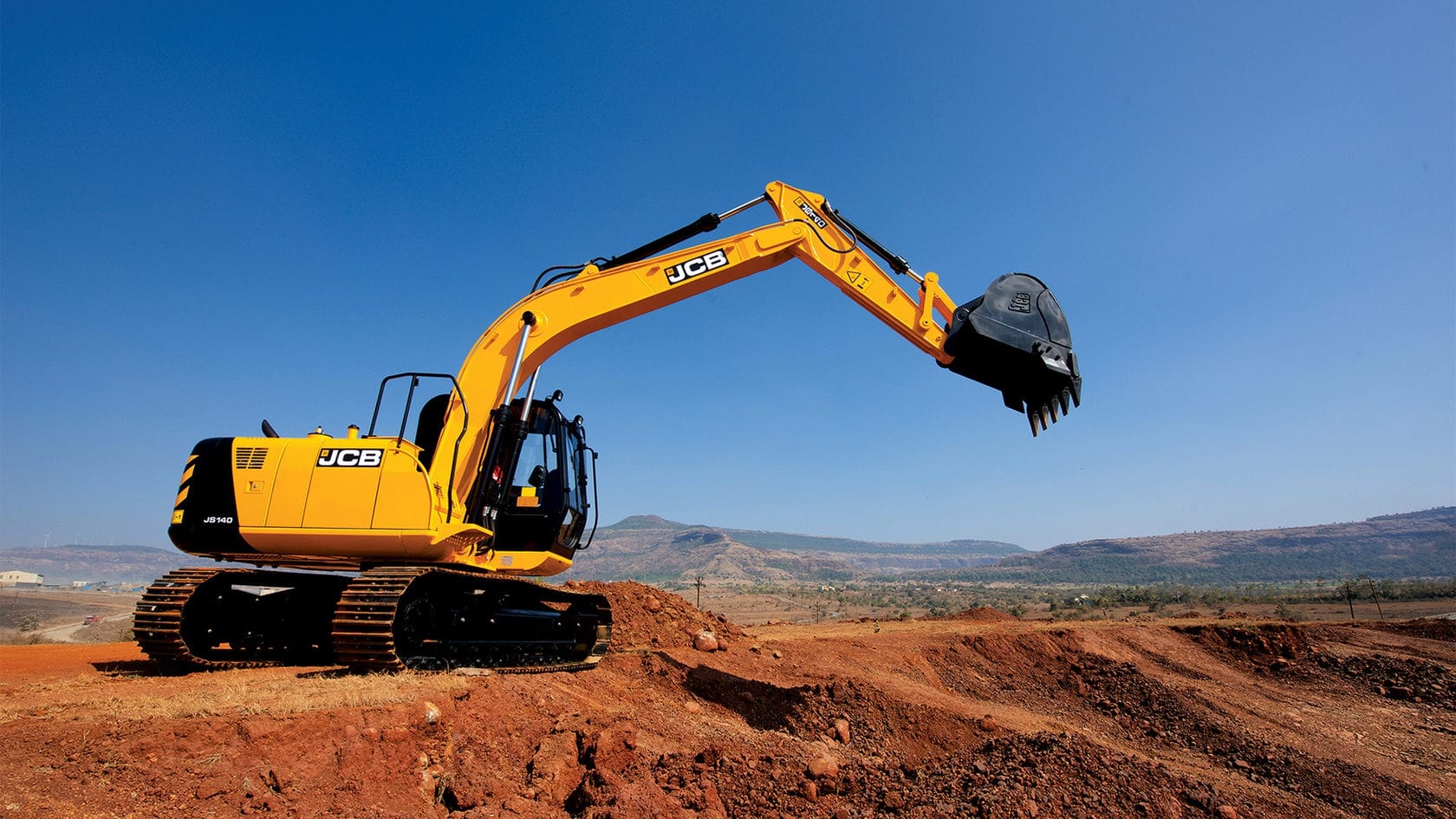

Экскаваторный кабель используют во время горных работ для соединения источника питания со специальной техникой для работы. В основном используют для экскаваторов (питание, подзарядка и прочие), землеройной мобильной техники и другое.

Такие кабели нельзя использовать в повседневной жизни или для прокладки и соединения в других случаях. Так как такие кабели имеют возможность поддерживать 6кВ переменного тока (основная жила), 380В (вспомогательные жилы). Эти показатели могут пагубно повлиять на сигнал связи в других случаях.

Характеристика экскаваторного кабеля

Экскаваторный кабель, как и другие кабели имеет свои характеристики и отличительные особенности.

  • Весь изоляционный материал должен быть плотно зафиксирован у основания. Если допустить разгерметизации, то есть риск повреждения всего кабеля.
  • Как правило, вспомогательные жилы должны быть покрыты светлой изоляционной оболочкой.
  • Длина, которая допускается при монтаже должна быть не менее 0,2 метров.
  • Экскаваторный кабель можно использовать как при большом минусе, так и при значительном плюсе (-40°С и +50°С). Если работа проводиться выше допустимого минуса, то используют другой кабель, который имеет устойчивость к морозам. Например, КГЭ-ХЛ.
  • Влажность = до 98%.

Кабель КГЭТ

Кабель КГЭТ предназначен для использования в горнорудной промышленности на открытых площадках и в шахтах. Обеспечивает подключение различных подвижных механизмов типа экскаваторов. КГЭТ отличается наличием дополнительной контрольной жилы, а также и жилы заземления.

Заказать

Правила безопасности при использовании экскаваторного кабеля

  • Специалисты рекомендуют устанавливать дополнительные предохранители, которые будут отключать источник питания от кабеля при замыканиях или сбоях в работе. А также такие датчики должны стоять на всём оборудовании.
  • Экскаваторный кабель нельзя подвергать механическим воздействиям, а также выполнять против него ударных и давящих действий.
  • Если кабель был ранее очищен и разделан, то все основные жилы должны быть заделаны.
  • Нельзя использовать кабель даже с незначительными повреждениями.
  • Во время работы вспомогательные и основные жилы должны быть заземлены и подключены к приспособлению, которое будет заниматься мониторингом сохранности заземленности (основные жилы - заземлены, вспомогательные жилы - аппаратура контроля).
  • Если кабель находиться под напряжением, то дотрагиваться руками до него нельзя. Кроме того, такой кабель передвигать вручную запрещено по технике безопасности.

Кабель КГЭ-Т

Кабель КГЭ-Т предназначены для присоединения экскаваторов и других передвижных ма-шин или электроустановок к электрическим сетям с изолированной нейтралью при номи-нальном напряжении переменного тока номинальной частоты 50 Гц основных жил - 6000 В, вспомогательной - 380 В.

Заказать

Нюансы при монтаже экскаваторного кабеля

  • Во время прокладки кабель можно изгибать от 6 диаметров (снаружи). На барабан изгиб повышается до 10 диаметров.
  • Перед монтажом кабеля необходимо ознакомиться с местностью и температурными показатели. Несмотря на большой диапазон кабеля, есть такие условия, которые не позволяют использовать один и тот же вид кабеля. В некоторых случаях (при сильно пониженной температуре) нужно использовать усовершенствованный кабель.
  • Во время хранения кабеля барабан должен располагаться на твёрдой поверхности.
  • Работоспособность кабеля надо тестировать каждый рабочий день. Так как при горных работах большой риск повреждения кабеля даже не в рабочее время.
  • Если во время работы понадобились осветительные приборы, то они подключаются другим кабелем, а все источники света должны быть плотно загерметизированы от влаги и грязи.
  • Монтаж кабеля должны производить строго специализированный человек или группа (зависит от объема работы).
  • Все жилы в кабели должны иметь маркировку. Не допускается использовать кабели без маркировки.
  • При монтаже кабеля бригада должна оставлять запас (1-2%).
  • Все крупные фрагменты камней и палок не должны находится рядом с кабелем.
  • Кабели не должны пересекаться между собой.

Таким образом, монтаж экскаваторного кабеля - это нелегкий процесс, который выполнить простому человеку невозможно. Кроме того, такие кабели используются только при горных работах, поэтому экскаваторный кабель в повседневной жизни не нужен.
