Монтаж кабель - каналов

Использование кабель – каналов – основной способ установки наружной электрической проводки. Кабель – каналы представляют собой пластиковые короба, куда вкладывается провод, и применяются при смене электропроводки уже при готовом косметическом ремонте. Установка внешней электропроводки намного удобнее и экономически выгоднее, чем внутренней.

Основной критерий кабель – каналов – их габаритные размеры, они и определяют сечение прокладываемых кабелей. подбор неправильных габаритов создает нарушения оболочек проводников, излом жил и иные проблемные ситуации. Длина кабель каналов обычно составляет 2 метра.

Количество секций зависит от количества размещаемых проводников. Степень защиты IP указывает на устойчивость к факторам окружающей среды. Основными материалами для изготовления кабель – каналов являются металл- сталь или алюминий, или ПВХ.

Кабель ТЗАБл

Кабель ТЗАБл используется для сборки крупных коммуникационных узлов, передающих станций. Поддерживается организация надземных линий от автоматических распределительных центров, АТС, МТС.

Заказать

Назначение

Основными целями кабель – каналов являются:

  • Компактное проведение электропроводов. С помощью кабель – каналов несколько линий можно соединить в один канал.
  • Защита проводов от повреждений. Каналы защищают провода от внешних воздействий и нарушений.
  • Контроль возможного возгорания, ПВХ и металл не поддерживает горение.
  • Эстетическая функция.

Кабель – каналы значительно упрощают процесс замены части провода или его ремонта, при их использовании не нужно дробить стены, искать источник проблемы проводки.

Кабель – каналы рассчитаны на длительное применение и практически не подлежат коррозии.

Применение

Область использования кабель – каналов достаточно объемна, для отдельных задач должен применяться свой вид каналов. Для подвода линии к коммутационному шкафу применяется магистральный кабельный канал. При подключении розеток может быть использован модульный кабель-канал большого сечения.

Кабель маленького сечения может использоваться только для мелких проводов и кабелей. провести линию к напольным конструкциям можно только при использовании напольного кабельного канала. Кабельный канал-плинтус применяется, если идет установка плинтуса.

Устанавливать кабель – каналы можно как в жилых, так и в офисных помещениях, на мелких производствах. Допускается его применение в помещениях с повышенной влажностью, ванных комнатах.

Провод ТЗПАШп

Провод ТЗПАШп относится к группе низкочастотных кабелей. Используется для монтажа телефонных, а также телеграфных узлах. Также применяется для настройки кабельных вводов и каких-либо вставок в воздушные линии.

Заказать

Характеристики

Кабель – каналы классифицируются от предназначения и расположения.

Гибкие – рукава – такие каналы состоят из гофрированного металлического или ПВХ покрытия, выпускаются в виде трубки или шланга. Применяются для проведения проводки в местах вибрации или при сильных изгибах стен.

Жесткие предполагают наличие прямоугольной коробки со съемной крышкой. Ее заменой может быть обычная металлическая труба, куда входит несколько электрических проводов. Применяются внутри помещений.

Лестничные кабель – каналы также относятся к жестким. Они представляют собой металлическую конструкцию с зубцами, и имеют роль несущей конструкции, поддерживая провода. Провода обвязываются жгутом и крепятся проволокой к ним. К стенам крепятся с помощью кронштейнов. Чаще всего, такие кабель – каналы используются на производстве.

По способу расположения кабель – каналы бывают:

  • Напольные – имеют защитную роль, имеют выпуклую форму.
  • Плинтусные – чаще всего применяются в жилых помещениях, декорируются внутри напольных плинтусов.
  • Парапетные – способ проведения аналогичен плинтусным, но проводятся выше на стенах.

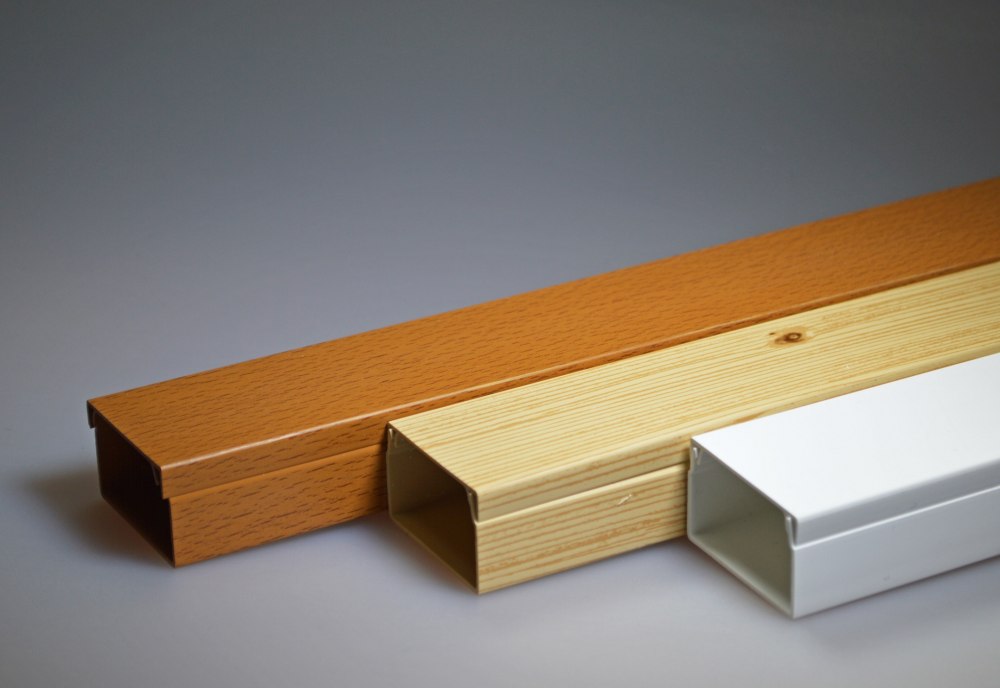

  • Настенные и потолочные. Имеют П-образный профиль и крышку. Могут применяться для всех видов проводов, имеют любой цвет, могут декорироваться под древесину.

Размеры кабель – каналов также многообразны- они выпускаются как для одного, так и нескольких проводов.

Кабель АПвБШвнг

Кабель АПвБШвнг используется для прокладки электросетей в местах с повышенной пожароопасностью. Конструкция изделия позволяет использовать его при наземном монтаже, укладке в грунт, под мостами, вдоль железнодорожных линий, помещениях метрополитена.

Заказать

Процесс монтажа кабель – каналов

Перед монтажом необходимы предварительные работы. Сначала составляется схема размещения конструкции, проводится расчет материала, проверяется ровность стен. При идеально ровной стене возможно крепление кабель – каналов на клей, при неровностях необходимо использовать крепежи.

Монтаж кабель – канала начинается со снятия крышки и с корытца кабель канала. Далее корытце крепится к монтажной линии, затем к стене. При установке на гипсокартонных используются саморезы длиной 15 мм. При установке на бетонные стены необходимы дюбеля с длиной от 33 мм. Промежуток между креплениями должен быть от 40 см. монтаж начинается от места электроприбора – розетки, светильника, выключателя.

Стыки не должны быть более 0,5 мм. Если поверхность при нагреве может увеличиться, то расстояние можно увеличить до 2 мм. Важно учитывать и затраты материала при неровных поверхностях. Для ровности стыков применяются дополнительные монтажные аксессуары, такие как: Г- образный угол, заглушка, Т –образный угол, накладка, внешние и внутренние углы.
