Монтаж муфты оптического кабеля

Сегодня на оптических сетях используют разные виды муфт. Они различаются по своей конструкции и назначению. Из-за этого у каждой муфты свои особенности в монтаже.

В этой статье мы разберем следующие пункты:

  • • Строение муфты;
  • • Общие требования при монтаже;
  • • Общая техника установки муфт;
  • • Предназначение муфты;
  • • Инструменты, которые могут понадобиться при работе.

Монтаж муфты.

Каждая муфта имеет свой способ монтажа. Поэтому каждому человеку необходимо ознакомиться с инструкцией. Мы расскажем общую технику, которой следует придерживаться.

Кабель ДАС

Кабель ДАС адаптирован для использования в рамках единой системы электросвязи России. Продукция хорошо сопротивляется умеренным механическим и химическим воздействиям, влаге, потокам и давлению воды.

Заказать

Разделка кабеля

  • • Первым делом кабель необходимо зачистить, а только потом приступать к разделке. Для этого кабель необходимо очистить от пыли и грязи чистой тряпкой, а лучше если она будет смочена в бензине.
  • • После дезинфекции нужно отмерить 3-4 метра на кабели отметить место надреза маркером. На этом участке будут проводиться работы. В отмеченном месте делается надрез специальным ножом. Если такого нет, то можно использовать канцелярский нож. Для этого необходимо сделать круговой и поперечные надрезы по покрывающему материалу. Но надо делать это аккуратно, так как можно прорезать и надломать модули.
  • • Сняв верхний материал и внутреннюю изоляцию, необходимо распутать модули. В некоторых кабелях есть соединяющие нити, их нужно обрезать. Модули уложены в разные стороны, поэтому логичней будет начать распутывать с середины кабеля. В результате у вас должно получиться 2 группы модулей. Одни будут пустыми, их необходимо обрезать.
  • • Дальше необходимо по инструкции обрезать силовой элемент на 75 мм от среза. Перед установкой кабеля в муфту нужно надеть термоусадочную трубку, которая идёт в комплекте с муфтой.
  • • Другой конец кабеля подготавливается точно также как описано выше. Срезы кабелей обработать изолентой.

Ошибки при разделке кабеля.

  • 1. Так как внутреннее строение кабеля очень хрупкое нельзя торопиться;
  • 2. При снятии верхнего покрытия не следует очень сильно перегибать кабель.

Подготовка муфты

Ослабить и снять хомут, который расположен на корпусе муфты. Корпус необходимо снять и отложить.

Подготовить отверстия для ввода кабеля. Для этого необходимо с помощью ножовки по металлу отпилить выпирающие пластиковые трубки. Ровно столько штук, сколько нужно кабелей для ввода.

После этого нужно подготовленные провода (модули) ввести в муфту через сделанные отверстия. Заведя кабель необходимо выронить оболочку среза по кольцу муфты. А силовой элемент прикрепляется к болту. Лишняя его часть обрезается и крепится зажимной гайкой к корпусу муфты. Таким же методом заводятся все последующие кабели.

После введения кабелей, трубки ввода и кабель зачищаются наждачной бумагой и протираются чистой, сухой тряпкой, а после обезжиривается спиртовой салфеткой. Как только трубки ввода стали сухими и чистыми нужно надеть термоусадочную трубку.

На кабели отмечается маркером конец термоусадки, это делается для того, чтобы правильно закрепить фольгу. Её необходимо расположить на 10 мм выше отметки (внутрь). Таким же методом делаются и другие кабели.

Кабель ДПМ

Кабель ДПМ относится к группе устройств, предназначенных для использования в сфере электроэнергии, а также электросетей. Может прокладываться в грунтах, в земле, в канализациях, тоннелях, подвалах, коллекторах.

Заказать

Усадка термоусадочных труб

Для этого понадобится строительный фен. Его необходимо разогреть до 360⁰ С. Нагревать термоусадку нужно от основания муфты в сторону кабеля. Работы проводить надо в горизонтальном положение, чтобы не вытекал клей. Если нет строительного фена можно использовать газовую горелку.

Разделка модулей

После того, как остыли термоусадочные трубы приступаем к разделке модулей. Рулеткой нужно отрезать от края оболочки 35 мм модуля и сделать отметку маркером. Дальше нужно срезать поверхностный материал модульных трубок с помощью специального ножа. После очистки провода необходимо продезинфицировать.

После усадки волокон в кассету, где остаются свободные края нужно насадить защитные трубки для безопасности.

Кабель ДКН

Кабель ДКН используется в сетях оптоволоконной связи, соответствует стандартным форматам, принятым в нашей стране. Внешняя комплексная защита обеспечивает высокую сопротивляемость химическим воздействиям и давлению воды.

Заказать

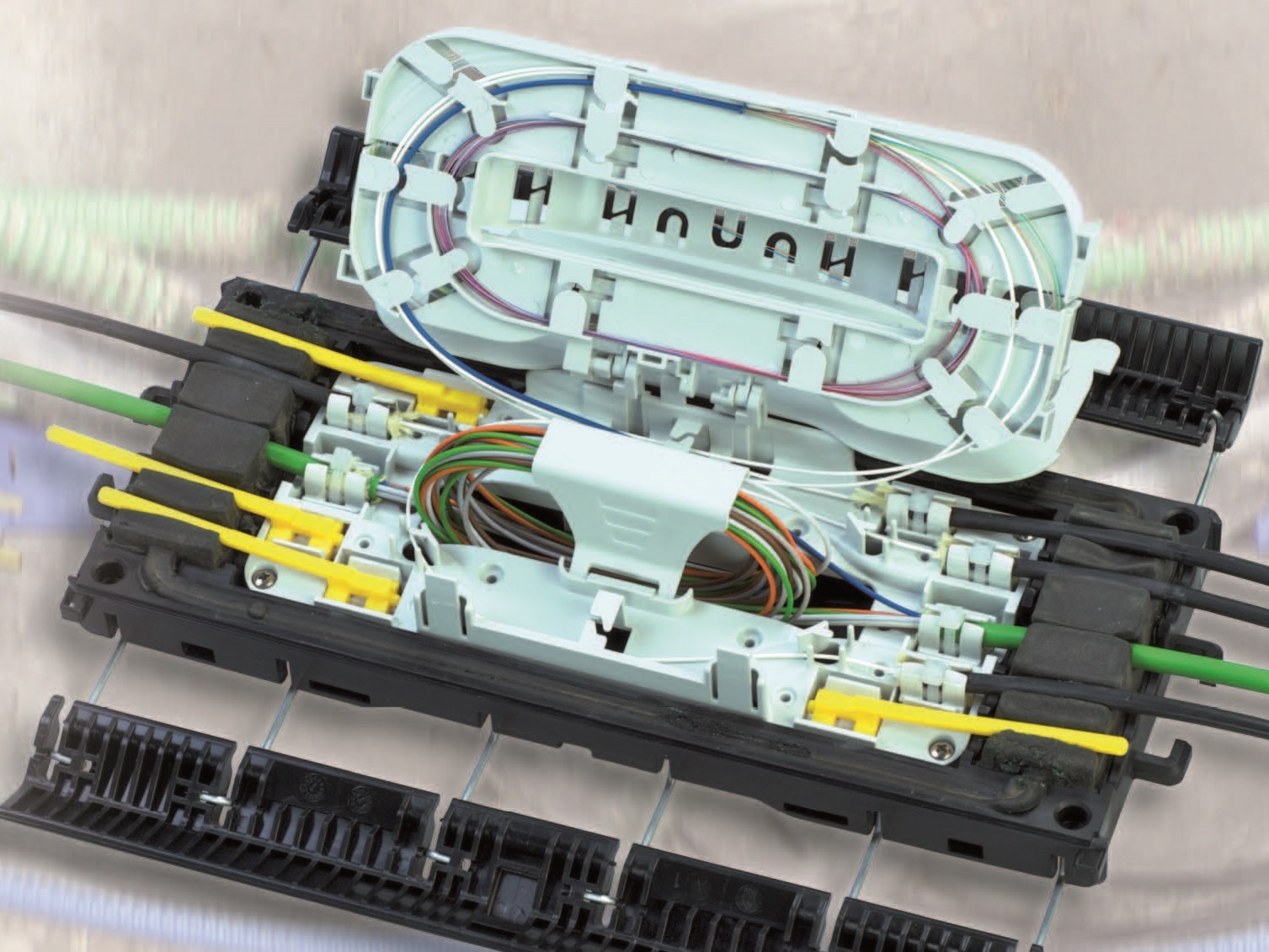

Строение муфты

Конструкция большинства муфт выполнена из пластмассы и состоит из:

  • • Крышки, которая защищает кабели от воды и пыли;
  • • У основания идут отверстия для ввода и вывода кабелей (оголовник);
  • • Кронштейна для установки муфты;
  • • Закрепляющего хомута;
  • • Внутреннее строение состоит из металлического корпуса с кассетой, её фиксации;
  • • Комплектации муфты должна сопровождаться документами и комплектом деталей для монтажа.

Предназначение муфты и инструменты для установки муфты

Муфты предназначены для монтажа подвесного магистрального кабеля с ответвлениями. В зависимости от исполнения муфты могут быть оснащены разным количеством адаптеров.

При установке муфты понадобятся следующие инструменты:

  • • Отвертки;
  • • Плоскогубцы;
  • • Кусачки;
  • • Рулетка;
  • • Канцелярский нож;
  • • Спиртовой маркер;
  • • Чистая ткань и бензин;
  • • Ножницы для зачистки кабеля;
  • • Ножовка по металлу.

Таким образом, монтаж муфты состоит из сложных процессов. Поэтому установить муфту человеку, который в это не разбирается будет сложно, а порой даже невозможно.
