Монтаж пневмокабеля

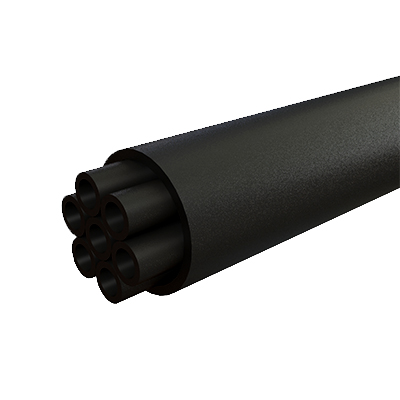

Пневмокабель – это изделие, которое предназначено для автоматизированных процессов на производстве, которые используются стационарно. Он заизолирован полиэтиленовыми трубками, стенки которых имеют разную толщину.

Для изготовления наружной части используется негорючий и нетоксичный поливинилхлоридный пластикат. Изделие может снабжаться специальной броней, если его планируется использовать в условиях жесткой эксплуатации.

Конструктивные особенности

Пневмокабель имеет соответствующую маркировку, которая определяет его область применения:

  • Пневмоэлектрический кабель маркируется буквами ЭПК, имеет однопроволочные жилы, изготовленные из меди, которые собраны в сердечник. Имеет изоляцию и трубки из полиэтилена и, сверху – оболочка из поливинилхлоридного пластиката.
  • ТПО – маркировка кабеля имеет скрученные трубки из полиэтилена, оболочка изготавливается из поливинилхлоридного пластиката.
  • Кабель с маркировкой ТПВБбГ также имеет полиэтиленовые трубки, но укладываются они параллельно. Сверху располагается обмотка из поливинилхлоридных лент, имеющая защитный покров.
  • ТПББбГ кабель тоже имеет оболочку, изготавливаемую из кабельной бумаги, имеет такой же защитный покров, как и кабель типа ТПВБбГ.

Кабель ТПВБбГ

Кабель ТПВБбГ относится к пневматическим кабелям. Его применяют для стационарного подключения различных приборов и устройств автоматизации на производствах. При выборе этой марки необходимо обеспечить отсутствие в воздухе активных химических веществ

Заказать

Назначение изделия

Основное предназначение пневматического кабеля – надежная работа автоматизированной системы в производственном процессе. Может работать при температуре окружающей среды от -50 градусов до +60 градусов по шкале Цельсия. Пневмоэлектрические кабеля предназначены для использования в электрических сетях с напряжением не более 220 В переменного тока, и до 50 Гц частотой.

Область применения

В зависимости от марки кабеля может меняться его область применения. Кабель ЭПК используется в автоматизированных системах при условии отсутствия механического воздействия. Если при работе возможно воздействие паров кислот или щелочей, или в помещении повышенная влажность, то рекомендуется использовать при условии отсутствия механического воздействия кабель с маркировкой ТПО.

Кабель, маркированный ТПВБбГ, используется при условии отсутствия в атмосфере веществ, которые могут разрушить его броню. Его можно эксплуатировать в пожаро- и взрывоопасных помещениях с целью наружной и внутренней прокладки.

Провод ТПББбГ тоже используется для наружной и внутренней прокладки, но его нельзя использовать в таких помещениях. Также в атмосфере не должно быть веществ, которые могут разрушить броню.

Характеристики пневмокабеля

Пневматический кабель имеет большой срок службы – до 8 лет, способен выдерживать высокое атмосферное давление. При его прокладке имеются свои особенности, радиус изгиба не должен быть меньше 10 наружных диаметров, процесс должен осуществляться при температуре не ниже -15 градусов. Пневматический кабель не возгорается, что является одним из основных его преимуществ.

Монтаж пневмокабеля

При монтаже пневмокабеля необходимо выдержать минимальный радиус изгиба. Если несущая конструкция, где требуется проложить кабель, является открытой, небронированный кабель нужно уложить при условии отсутствия механического воздействия.

Если предполагается наличие возможных механических повреждений, используется бронированный пневмокабель. Изделие обязательно прокладывается в специальных защитных лотках или коробках. В противном случае оболочка может разрушаться под действием прямых солнечных лучей, агрессивных сред, брызг металла или искр.

Если нужно проложить пневмокабель ниже уровня напольного покрытия, для этого должна быть предусмотрен специальный кабельный канал. Оптимальная температура для размотки и прокладки - +15 градусов.

Чтобы правильно проложить пневмокабель на общей несущей конструкции, необходимо соблюдать следующие условия:

  • пневмокабель должен располагаться в открытой коробке над силовыми кабелями;
  • в случае, когда коробка многоканальная и закрытая, пневмокабель прокладывается отдельно от силовых кабелей, имеет дополнительную несгораемую прокладку или промежуточный канал во избежание перегрева.

Кабель ТПО

Кабель ТПО относится к пневматическим изделиям и применяется на промышленных предприятиях для стационарного подключения различных устройств автоматики. Марка может использоваться в местах с повышенным содержанием в атмосфере паров кислот и щелочей.

Заказать

Во взрыво- и пожароопасных помещения монтаж кабеля осуществляется таким образом, чтобы на него не смогли попасть взрыво- и пожароопасные смеси. Это делается для того, чтобы опасные вещества не оказались в соседних помещениях.

В зависимости от того, к какой категории относятся помещения, проходы могут выполняться с разрывом пневмокабеля и без. Если проход имеет разрыв, провод соединяется при помощи специальных патрубков, имеющих переборочные соединители.

Чтобы перевести пневмокабель на проводку отдельными трубами, которые ведут к автоматизированным системам приборам, осуществляется переборочными соединителями. При монтаже пневмокабеля потребуется рассчитать его длину, чтобы это сделать, специалисты пользуются расчетной формулой.
