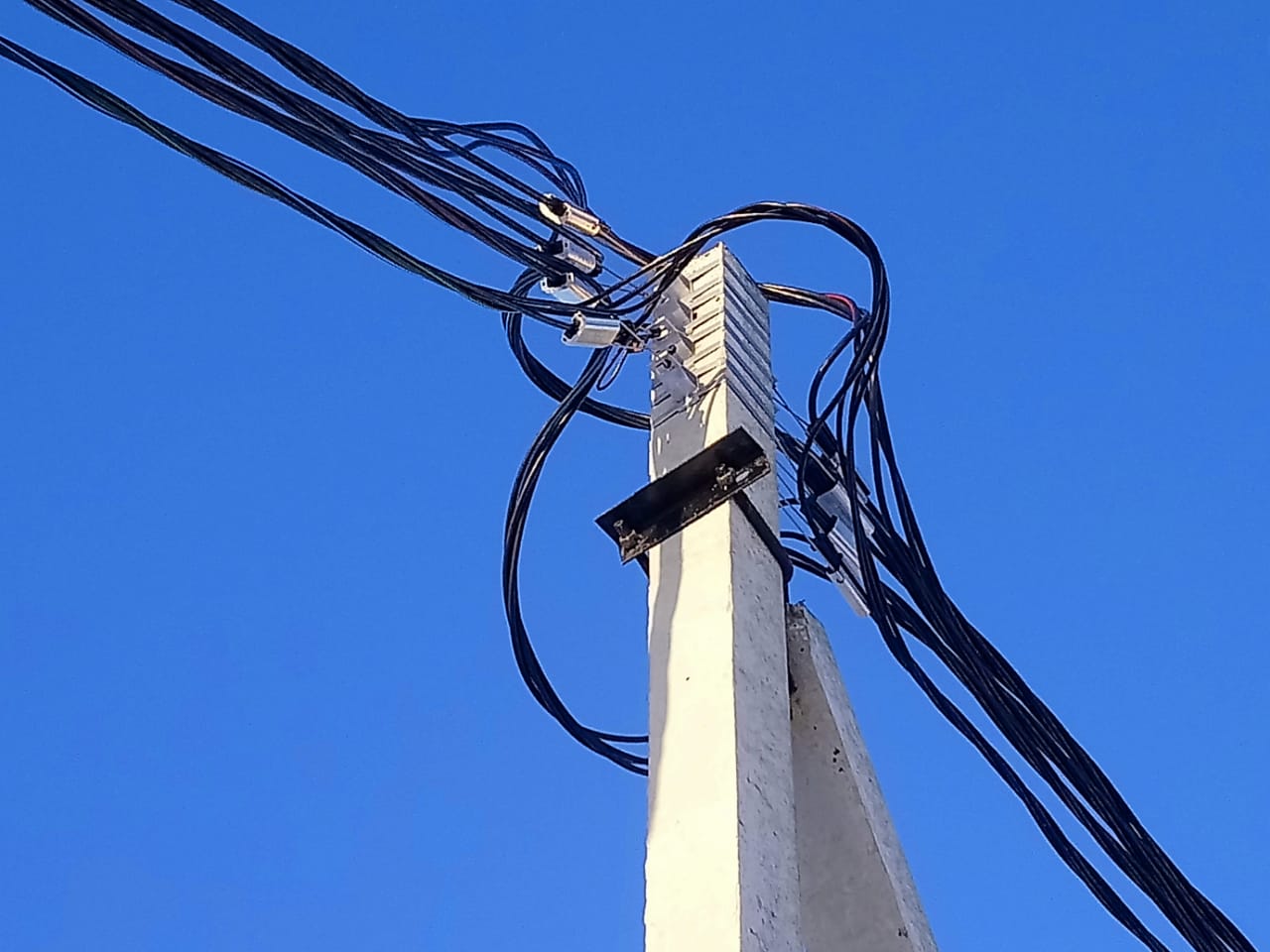

Монтаж провода на опорах

Многие электропередачи сооружаются на опорах по воздушным линиям. Такой способ считается эффективным, и в то же самое время, безопасным от того, чтобы никто не смог повредить линии.

Такие линии могут применяться в полной мере в различных географических, климатических и погодных условиях окружающей среды. Линии на опорах прокладывают, как в больших городах, так и в маленьких населенных пунктах.

Местоположение проводных линий на опорах характеризуется следующими основными правилами и требованиями:

  • Проводимость нормальной функциональности проводов в пролетах между опор.
  • Гарантия маленького расхода используемых материалов на опоры.
  • Создание минимального размера линий в разнообразных областях, где это требуется.

Нормальная функциональность проводов в пролетах между опор зависит от расстояния между проводами, так чтобы они были установлены на безопасном расстоянии между друг другом. А вот расход сырья на создание напрямую зависит от схемы планировки расположения всех опор и проводов.

Провод ШВВП

Провод ШВВП имеет плоскую форму и обладает хорошей гибкостью. Этому способствует многопроволочная структура жил, мягкая поливинилхлоридная оболочка в виде шнура.

Заказать

Особенности монтажа линий на опорах

Материал для проводов зависит от использованного напряжения в линиях. Если оно соответствует значению в 1 киловатт, то провода должны произведены из алюминия, сталеалюминия или стали.

Этапы проведения монтажных работ линий на опорах:

  • Раскатка на прокладываемой трассе воздушных линий.
  • Соединение проводов между собой.
  • Установка регуляции стрелы провеса между опорами.
  • Закрепление проводов на системах изоляции.

Итак, рассмотрим каждый этап подробно:

Раскатка моет быть произведена по всем сторонам для установленных опор, которые идут вдоль воздушных линий между опорами. Чтобы произвести раскатку бухт проводных линий необходимо использовать конусовидные вертушки или станки с переносной возможностью. А вот для доставленных на трассу в барабанах проводах следует применять барабанный подъемный аппарат с разборной возможностью.

Длина такой линии должна быть фиксированной, и не составлять более 0,5 километров, а вот сечении е проводов не может быть больше 50 мм2. Для такого параметра следует использовать вертушку, станок или же взять барабан с проводами на системе барабанов с устройством подъемника, которые следует разместить около самой первой опоры в начале всей линии.

Провод ШВЛ

Провод ШВЛ задействуют в тех случаях, когда к электрической сети переменного тока промышленной частоты необходимо подключить паяльники, радиоаппаратуру, холодильники, электромеханические устройства.

Заказать

Затем следует прихватить конечную часть провода, и протягивать до последней опоры, то есть до самой конечной линии проводов. А вот при большом размере проводов следует применять автомашины, у которых задний борт опущен вниз.

Прокладывать провода следует по мере движения машины скатывать или закатывать провод. При раскатке стоит проверять все проблемы или дефекты в проводной системе.

Для проведения соединения между проводами, которые пролегают между опорами, и напряжение не превышает значения в один киловатт применяют несколько приемов по установки:

  • Скручивание. Одно из самых простых и быстрых способов по присоединению проводов с одной проволокой, которые произведены из стали. Процесс заключается в том, чтобы наложить концевую часть нахлестыванием при параметре длины в 180-200 миллиметров. После следует пережать их при помощи пассатижей именно в середине всего участка присоединения. После один провод накручивают на другой, и уложить витки так, чтобы они плотно сидели друг к другу.
  • Бандажирование между присоединения в области соединителя овальной формы. Следует использовать только для присоединения проводов с однопроволочной системой. Конечные области проводов следует загнуть так, чтобы образовался прямой угол. Один провод на другой должен быть загнуть на расстоянии около 80-120 миллиметров, точное расстояние зависит от сечения. После этого один провод перематывают на пять или шесть витков проволоки мягкой структуры, поверхность которой оцинкована. Диаметр проволоки должен составлять 1,5 миллиметра. А после проделанной операции проволока должна переходить на области бандажирования.
  • Опрессовка.
  • Сварка всех конечных частей;
  • Отпрессовка с использование шунта.

Провод СПП-2

Провод СПП-2 относится к группе специализированных электротехнических изделий, применяемых в полевых условиях. По нему передают импульсы постоянного и переменного (промышленной частоты) тока.

Заказать

Виды соединения

  • В гильзе овальной формы.
  • Проводов при помощи опрессовки в двух гильзах, которые идут вместе со штунтом.
  • Присоединение в гильзе овальной формы, но первоначально сварить провода, так чтобы они стояли впритык, а после опрессовка проводов и гильзы вместе с использованной вставкой.
  • Присоединение не изолированных проводов, которые сочетают несколько жил. Такой подход может быть осуществлен только при помощи болтовых зажимов.

Стоит отметить, что перед всеми монтажными работами по осуществлению зажима, чтобы присоединить провода из алюминия, проходят только после чистки при помощи стальной щетки, которой следует водить по вазелину, и точно так же следует обрабатывать все верхние поверхности проводов.
