Монтаж радиочастотного кабеля

Как и другие сферы, электроника не стоит на месте, поэтому каждый день совершенствуются и появляются новые виды линий. Они соединяются собой объекты А и В.Как правило, все кабели прокладываются и планируется во время ремонта посещения.

Во-первых, это поможет спрятать провода. Во-вторых, изначальное планирование не будет лишних затрат, так как человек будет знать какой длины ему нужен кабель.

В этой статье вы узнаете:

  • Что такое радиочастотный кабель?
  • При каких условиях его используют?
  • Условия, которые надо соблюдать при монтаже радиочастотных кабелей.
  • Его назначение.
  • Строение кабеля.

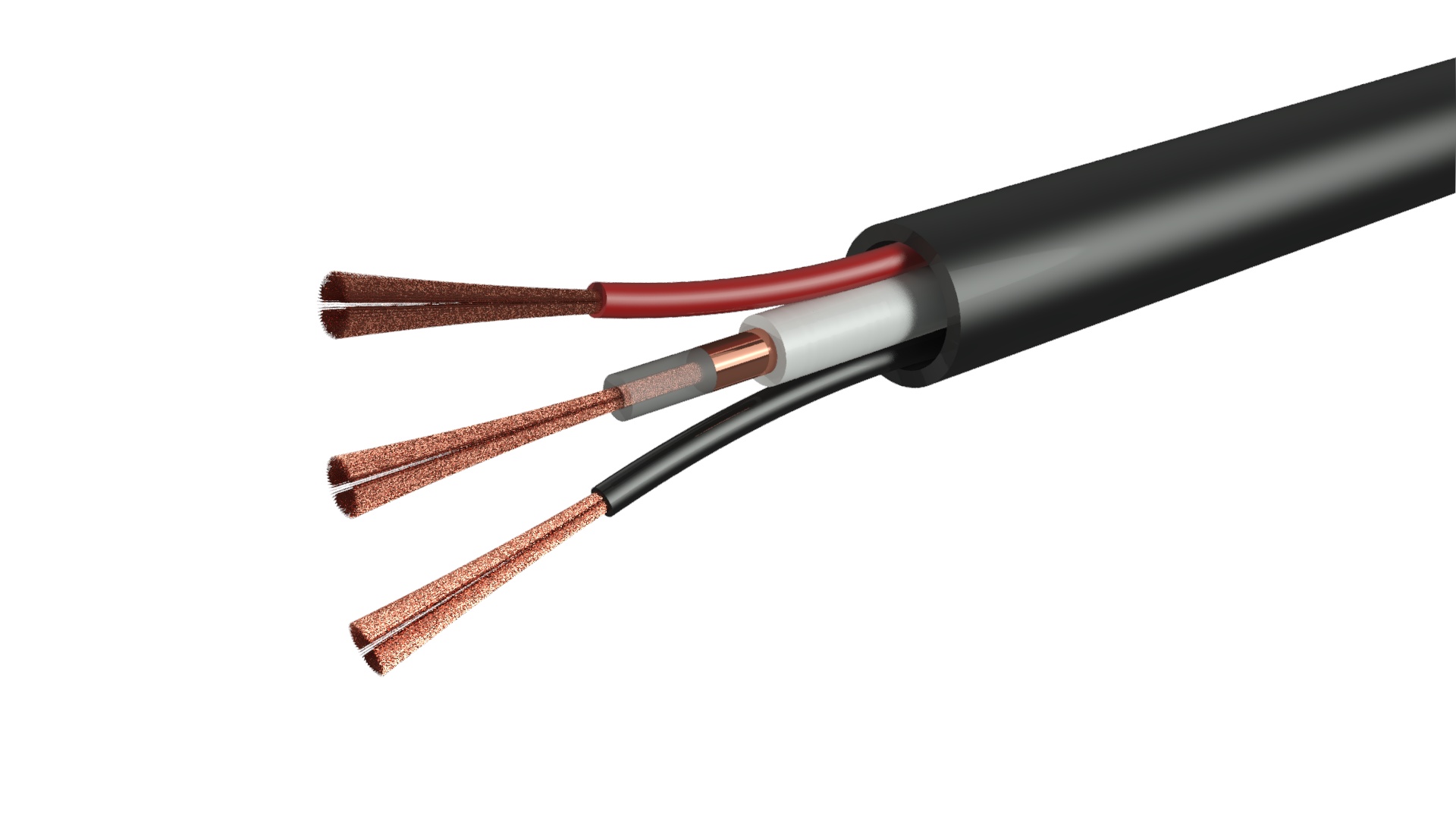

Кабель КВК-2В

Кабель КВК-2В используют преимущественно для систем видеонаблюдения. Он способен передавать не только телевизионные волны, но и сигналы управления и контроля. При этом одновременно обеспечивает питание.

Заказать

Радиочастотный кабель

Используют этот кабель, чтобы передать радиочастотные сигналы. Благодаря своему строению радиочастотный кабель может передавать постоянный ток. Данный кабель по назначению и строению подразделяют на несколько групп.

По строению:

  • Коаксиальные кабели.
  • Симметричные кабели. Ещё их называют двухпроводными.
  • Спиральные кабели.

Большую популярность набирают коаксиальные кабели, так как очень часто в них 2 проводника тока образуют электрическую цепочку. Кроме того, у этого вида кабеля нет внешнего поля. А это значит, что у радиочастотного кабеля практически нет излучения во внешнюю среду.

По показателям теплостойкости:

  • Стандартная теплостойкость (до 125°C).
  • Высокая теплостойкость (до 250°C).
  • Повышенная теплостойкость (от 250°C и выше).

На сегодняшний день область применения радиочастотного кабеля достаточно широкая. Например, при подключении сети компьютера, сигнал телевидения, радио и другие.

Чем толще кабель, тем меньше потери. Поэтому если источник расположен очень далеко, то надо использовать кабель большего диаметра.

Также немаловажным фактором для передачи сигнала является оплетка кабеля. Чем больше оплётки, тем меньше будет помех. Для этого производители практикуют дополнительный слой оплётки.

Кабель КВК-В-2

Кабель КВК-В-2 сочетает в себе сразу два изоляционных материала: полиэтилен и поливинилхлорид. Поэтому обладает превосходными эксплуатационными свойствами. Он устойчив к сторонним механическим воздействиям, многочисленным изгибам.

Заказать

Строение радиочастотного кабеля

  • Центральный проводник (жила). Как правило, кабель состоит из 1 жилы. В зависимости от группы внешний вид проводника может быть изменен. Например, в виде спирали.
  • Диэлектрик (видоизмененный полиэтилен). Разделяет внутренний и центральный проводник.
  • Экран из фольги.
  • Экранирующая оплётка.
  • Внешняя оболочка (изоляция). Выполняет функцию защиты центрального проводника. Безопасен при использовании на солнце.

Нюансы при монтаже радиочастотного кабеля

  • При поворотах кабеля изгиб не должен превышать 12 кратной величине настоящего кабеля (общая длина). Если этот показатель будет превышен, то со временем кабель деформируется, что в дальнейшем образует риск повреждения центральной жилы.
  • Если кабель крепится горизонтально, то его фиксация должна быть каждый 15 метров. Это делается для того, чтобы кабель не проседал под собственным весом.
  • Этот кабель не рассчитан для монтажа под грунт и воду.
  • Если электропровод прокладывать в тех местах, где есть риск попадания влаги на него, то надо установить дополнительную изоляцию в виде силиконовой герметики на местах соединения.
  • Каждый стык на кабеле ухудшает сигнал.
  • Места, где проходят кабели лучше помечать. Эти записи помогут в дальнейшем при ремонте или демонтаже. Например, при сверлении стен, человек будет знать расстояние и расположение кабеля в помещение.
  • Лучше радиочастотный кабель прокладывать без перепадов. Либо горизонтально, либо вертикально.
  • Все кабели необходимо укладывать с запасом. Рекомендация специалистов - это 1-2% от общей длины кабеля. Во-первых, вы сможете провести ремонтные работы на определённом участке. Во-вторых, не будет сильной нагрузки собственного веса на кабель.

Кабель КВК-2П

Кабель КВК-2П относится к комбинированным изделиям. Особенностью его выступает двойная конструкция: в нем проложен коаксиальный провод марки РК 75 и две жилы для подключения питания.

Заказать

Разделка радиочастотного кабеля

  • Маркировка радиочастотного кабеля состоит из букв и цифр.
  • РК - радиочастотный кабель.
  • Цифры (до первого дефиса) - номинальное волновое сопротивление (Ом).
  • Цифры (после первого дефиса) - диаметр по изоляции (ми).
  • Последние цифры - порядковый номер, который был присвоен при изготовлении.

Какой кабель лучше использовать при подключении телевизора к антенне?

Конечно, для соединения телевизора и антенны существуют специальные кабели. Но специалисты рекомендуют для хорошего сигнала использовать радиочастотные кабели, так как их волновое сопротивление поможет обойти помехи.

Вопросов и мнений о радиочастотных кабелях большое количество, поэтому лучше опираться на мнения специалистов, так как кроме достоверной информацией практически не обладает.
