Монтаж водяного кабеля

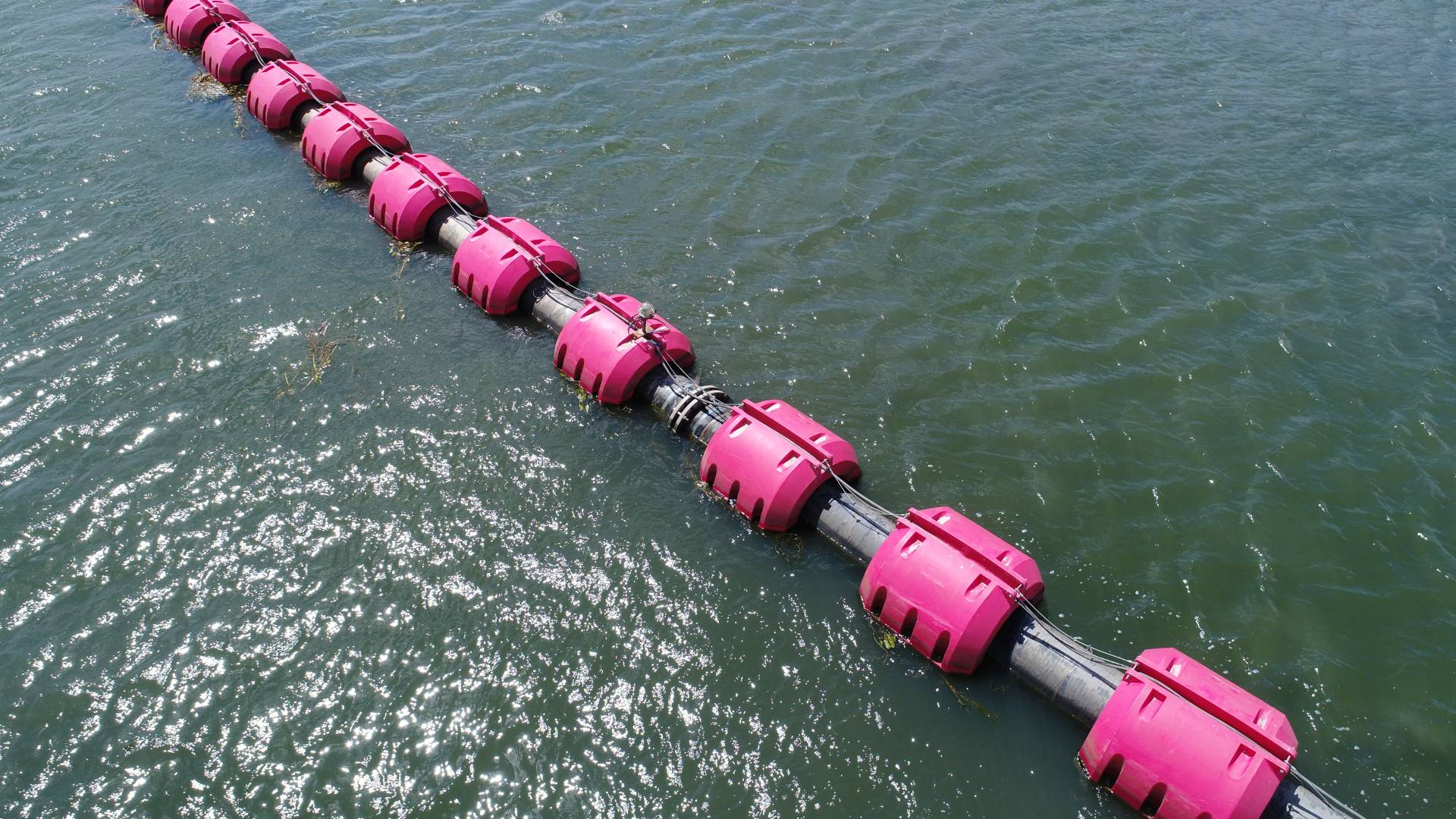

Плавучий кабель используют лишь в тех случаях, когда обход воды невозможен или изменение проекта будет стоить очень дорого. К тому же прокладывать кабель в воде очень сложно, поэтому мало кто из монтажников берутся за такую работу. В этой статье вы узнаете как прокладывают кабель в воде.

Водяной кабель

Очень часто такое бывает, что кабель прокладывается в той местности, где проходят судоходы. В этом случае используют СКл (с проволочной броней), АСКл (с проволочной броней). Если местность выбрана без нагрузок на кабель, то надо прокладывать ПвП, АПвП и другие. Кроме того, плавучий кабель располагают там, где повышенные грунтовые воды.

Также водяной кабель прокладывают в зимнее время года. Если толщина льда позволяет это сделать.

Кабель ААПл

Кабель ААПл разработан для электропередачи в неподвижных установках. Может устанавливаться на вертикальных трассах. Проявляет устойчивость к коррозионному воздействию, поэтому может монтироваться в траншеях.

Заказать

Прокладка водяного кабеля

Если препятствие из воды маленького объема, то кабель протягивают вручную. А если на пути кабельной линии встречаются реки, моря, то монтаж кабеля происходит с помощью плавучего понтона.

На плавучий понтон загружают кабель, и он отплывает на расстояние всей длины электропроводника. В то время баржа стоит у одного из берегов. На ней закрепляют 2 лебедки. Одна идёт в помощь водолазам, другая контролирует движение судна. Баржа должна проплывать под углом прокладываемой трассы.

На берегу работают водолазы или специальная техника по укладке кабеля на дно (подводный кабелеукладчик). Конечно лучше использовать оборудование. С помощью своих ножей кабелеукладчик прорывает траншею, а на другой лопасти закрепляется трубка, в которую протягиваются кабели и укладываются сразу на дно траншеи.

Сегодня большое разнообразие кабелеукладчиков, которые рассчитаны на определенные условия. Прибегать к помощи баржи при монтаже лучше в таких водоемах, где их ширина достигает 200 метров.

В зимнее время монтаж кабеля в воду является бюджетным, так как благодаря льду не требуется специальная техника и большое количество водолазов. Прорубается отверстие, в которое помещается уже заранее прогретый кабель. Водолазы его цепляют и протаскивают по дну водоёма, прокладывая в траншеи.

Подготовка кабеля к монтажу в воду (в домашних условиях)

При монтаже кабеля в быту специальная техника вам не понадобится. Например, если требуется проложить кабель к водяному насосу.

  • Первым делом надо зачистить 2 кабеля (от насоса и от источника питания). Зачистку надо производить на 10 см.
  • В 2-х кабеля найти идентичные жилы, они могут отличаться цветом. Ориентироваться надо на их расположение.
  • Каждую пару жил обрезают отдельно. Обратите внимание, что каждая жила должна отличаться длиной. Это нужно для того, чтобы не было утолщения в местах соединения.
  • Очищают каждую жилы от изоляции на 1-2 см. И соединяют вращательными движениям жилы между собой. При этом все места соединения не должны соприкасаться между собой.
  • Все места соединения нужно запаять. Таким образом получается очень надёжное соединение.
  • Делают изоляционный экран с помощью фольги.
  • В домашних условиях провода вы можете зафиксировать обычной ниткой. Но на производстве используют специальную нить, которую очень сложно порвать и прорезать.
  • Одним из заключительных этапов - это фиксация конструкции специальной смолой.
  • После высыхания смолы, дополнительной изоляцией является термоусадочный трубка.

Кабель АСКл

Кабель АСКл для прокладки электросетей в помещениях и на воздухе, подверженных высоким вибрационным нагрузкам. Это становится возможным благодаря специальной броне, которая представляет собой навитые радиально стальные оцинкованные проволоки.

Заказать

Особенности при монтаже водяного кабеля

  • На дно траншеи засыпают песок (150 мм).
  • Когда кабель уже проложен, его закладывают мешками с песком. Это делают для безопасности кабеля и его защитного слоя. Особое внимание этому процессу надо уделять, где большое течение.
  • Поверх мешков укладывают плиты или камни для безопасности кабеля.
  • Для проведения работ или устранения поломок монтажники должны оставить кабель на берегу с запасом (10-20 метров).
  • Концы кабеля на берегу закрепляются с бетонной конструкции или свай. А также на каждом берегу должны стоять таблички сигнализирующие о том, что здесь проложен кабель.
  • Нельзя использовать кабели для прокладки в воду, которые не имею водонепроницаемой оболочки.
  • В водоемах, у которых сильное течение используют кабель с 2-ой броней.
  • Специалисты рекомендуют использовать кабель такой длины, который не потребует соединения. Если такое невозможно, то концы кабеля соединяют с помощью муфты.

На самом деле это очень удобно, что есть специальные кабели и приспособления, которые позволяют прокладывать кабельную трассу в воде. Но это очень трудоёмкий и затратный процесс, который в глобальных водоемах сделать очень сложно.

Кроме того, надо обладать специальными знаниями и при монтаже следовать им, так как демонтаж такого кабеля - это серьезный и затратный процесс. У монтажников право на ошибку нет.
