Подготовка кабеля к монтажу

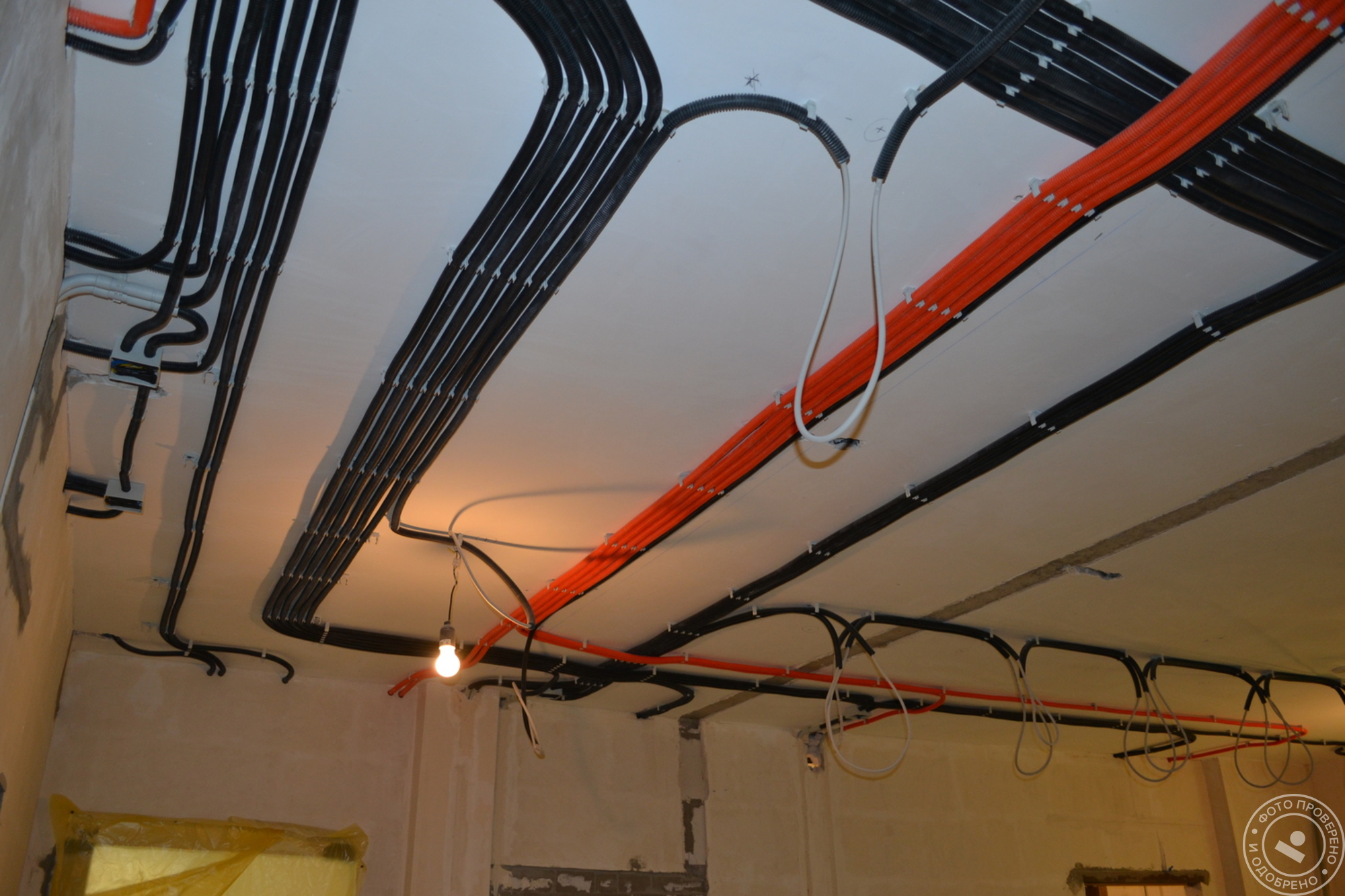

Прежде чем мы прокладываем кабели, мы их подготавливаем. Этот процесс очень точен и требует внимательного отношения. Он включает несколько обязательных стадий, но о них позже.

Для начала разберемся, какие виды кабелей и проводов существуют, какие особенности они имеют и чем друг от друга отличаются.

Различие провода и кабеля.

Многие путают провода с кабелями. Разберемся в чем же их отличия:

  • • Кабель. Представляет собой целую систему защищенных проводов. Он состоит соответственно из провода (набор определенных металлических жил) и последующих покровных слоев:
    изоляция, материал, обеспечивающий заземление и другие, в зависимости от типа кабеля и его назначения.
  • • Провод. Представляет одну или несколько жил. Иногда бывает покрыт одним слоем изоляции. Нахождение проводов в открытом виде крайне опасно для окружающих, потому что нет защиты от повреждений и переломов. Это может привести к возгоранию или порче провода.
    В любом случае защита кабелем лишней не будет, но и этого иногда не хватает.

Кабель ВБбШв

Кабель ВБбШв — это представитель кабельно-проводниковых изделий отечественного производства. Он относится к категории силовых. Используется провод для передачи и грамотного перераспределения электрического тока в сети.

Заказать

Этапы подготовки

Подготовку кабелей можно разделить на такие этапы, как:

  • • Мерная резка. На этом этапе необходимо сделать замеры: как и где будет располагаться кабель и какой длины он должен быть.
  • • Спаивание нужных частей проводов, если есть развилки или соединения.
  • • На месте стыка двух частей ставится изоляционная накладка.
  • • Выпрямление и сбор кабелей в один пучок

Характеристика, применение, виды кабелей, особенности подготовки к монтажу

1) Силовые кабели. Это один из самых мощных кабелей. Используется для снабжения током больших стационарных установок и механизмов. Предназначен для больших предприятий, однако найти его можно в любом техническом магазине. Состоит данный кабель из одной или нескольких металлических жил для подачи электрической энергии и нескольких слоев защитного материала. Данное строение позволяет избегать защиту кабеля специальными трубами или металлическими рукавами. Также он довольно гибкий, влагоустойчивый и не горит. Подготовка провода производится по выше представленному плану. Для резки подойдут специальные плоскогубцы для проводов или любые другие приспособления для резки резиновых и металлических материалов.
Спаивание по классическому методу. Изоляционную накладку важно выбрать точно по диаметру внешнего слоя кабеля, так как работаем с сильным напряжением и необходима герметичность.

2) NYM. Данные кабели изготовлены по европейским стандартам, в отличие от предыдущих, сделанных по российским гостам. Подходят для жилых помещений, монтажа розеток, проводки освещения и так далее. Они намного устойчивее к механическим повреждениям.
В строении есть одна отличительная особенность: прокладка из мелованной резины между внешней и внутренней изоляцией. Здесь мы можем наблюдать уже от четырех до семи медных жил. Кабель крайне неустойчив к прямым ультрафиолетовым излучениям, а значит, при прокладывании проводки на улице потребуется защита в виде гофрированных труб и металлических рукавов. Также NYM нельзя укладывать в чистый бетон и другие виды заливочного материала.
Подготовка происходит по принципу силовых кабелей, только в данном случае будет возникать проблема со снятием изоляции для спаивания, потому что защитный слой слишком большой. Советуют использовать специальные стрипперы для зачистки изоляции с толстым покрытием. Стоит заметить, что изгиб NYM составляет максимум 5 внутренних диаметров.

Кабель NYM

Кабель NYM применяется для прокладки в жилых и промышленных объектах. Успешно функционирует в любых помещениях. Может использоваться не только в зданиях, но и на улице.

Заказать

3) Гибкий кабель. Представляет собой монолитную резиновую трубу с несколькими отверстиями для проводов. Такое строение позволяет максимально облегчить конструкцию и допустить любые изгибы во все стороны без повреждения провода. Внутри, как правило, находится 6 жил, рассчитанных на 660 Вольт переменного тока. Кабель очень теплостойкий, поэтому его часто используют для электрозатратных установок, сварочных аппаратов и так далее.
Монтаж таких проводов очень сложен, особенно в спаивании, ведь от изоляции избавиться полностью не просто. Дело в том, что внутри, как уже сказали выше, монолитно залита резина. Зато резка кабеля идет как по маслу.

4) ВББШв. Легкий кабель с медными жилами внутри в количестве от одной до пяти штук. Главной отличительной особенностью является внутренняя монолитная прослойка ВПХ материалом с отверстиями для проводов. В отличие от гибких кабелей, эти имеют еще несколько защитных слоев, что значительно повышает надежность против механических повреждений и воздействия химически активных компонентов среды.
Гнутся они на 10-15 радиусов. Подготовка таких проводов осложнена снятием изоляционного покрытия, однако ПВХ поддаётся лучше резины. Отрезать материал можно обычными плоскогубцами, приложив небольшие усилия. Изоляционная укладка обязательна на местах стыка. Данный кабель легко подвергается выпрямлению и почти не путается.
