Сварочный кабель для инвертора

На рынке оборудования для сварки предлагается большой выбор вариантов разного типа. Широко распространен инверторный тип.

Инверторы считаются самыми лучшими в плане удобства, компактности, мобильности, их просто подключить, они доступны по цене, подходят для тех, кто только начинает и для сварщиков с опытом. При всей распространённости такого оснащения требуется разумный подход к выбору кабеля. В данной статье пойдёт рассказ о том, использование каких кабелей лучше.

Устройство сварочного кабеля

Чтобы инвертор нормально функционировал, применяют провода из меди. Медь - наилучший проводник тока. Кроме того, требуется использование проводов высокой гибкости. Все это упростит процесс работы и обеспечит возможность свободных действий сварщика.

Кабель КГ-ХЛ

Кабель КГ-ХЛ  предназначен для подключения к распределительной сети различных подвижных машин, механизмов и агрегатов, для функционирования которых необходима электроэнергия. На нем часто реализуются различные электрические удлинители и выполняется внутренняя разводка.

Заказать

В устройстве кабеля предусматривается наличие таких элементов:

  • проводящая ток жила из меди с большим числом проволок (с сечением до 0,2 мм) имеет круглую форму;
  • провод с резиновым или каучуковым покрытием;
  • наличие разделительного слоя - это особая пленка, не позволяющая слипнуться покрытию и жиле.

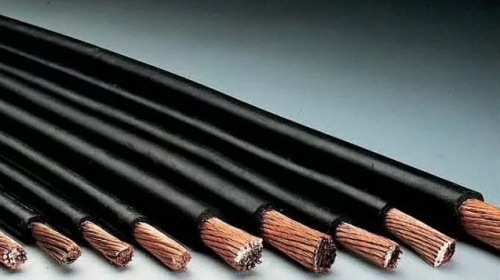

Сварочные кабели с их характеристиками

Проводники тока должны отличаться следующими характеристиками:

  • Высокой гибкостью (как уже говорилось).
  • Быть стойкими к действию механического характера.
  • Выдерживать перепады температур.
  • Невосприимчивостью к действию солнца.
  • Влагостойкостью.
  • Устойчивостью к плесени.
  • Не образовывать сгибов.

Сварочные кабели для инвертора: виды

Есть несколько марок кабелей, которые предназначаются для этих целей. А кабели, соответствующие вышеназванным требованиям, бывают двух вариантов: (КГ) и (КОГ).

Работники с опытом выбирают кабель гибкий КГ. Его используют, чтобы подсоединять механизм к сети, имеющей напряжение до 660 В при частоте 400 Гц. Кроме того, допустимо постоянное напряжение не более 1000 В.

Кабель КПГС

Кабель КПГС используется для подключения к сетям электроснабжения различных нестационарных машин, механизмов и приборов. За счет применения соответствующих материалов и конструктивных решений кабель отличается повышенной гибкостью и увеличенной продолжительностью эксплуатации.

Заказать

КОГ — кабель особо гибкий, лучший вариант при работах на пространствах, которые плохо доступны. Позволяет осуществлять лёгкую смену расположения оборудования и свободное перемещение работника. Его применяют, чтобы присоединять электрододержатели, автоматы и полуавтоматы к сети при напряжении до 220 В частоте 50 Гц либо не меняющемся напряжении — до 700 В. Если работника беспокоит мысль о том, какую марку из имеющихся кабелей на ПДУ предпочесть, то следует отдать предпочтение КОГ.

Марки имеют отличия. Их можно различить, просматривая маркировку:

  • КОГ-ХЛ/КГ-ХЛ — отличается холодостойкостью, устойчив к проявлению снижений температурных показателей, вплоть до -60С;
  • КОГ-Т/КГ-Т — адаптирован к применению в тропиках, стоек к разного рода плесеням, применение допустимо при температурах не больше +55С.

Имеются разновидности:

  • КГн – с негорючей изоляцией, рекомендовано использовать в условиях, характеризующихся пожароопасностью.
  • КОГ-У - применение такого кабеля возможно исключительно в условиях умеренных широт (от -45 до +40С).

У многих исполнителей есть оборудование определенных марок или выпущенное определенными предприятиями. Нередко возникают трудности с выбором сварочного провода для инвертора Ресанта? И кабель КГ, и КОГ — подходят для этого случая.

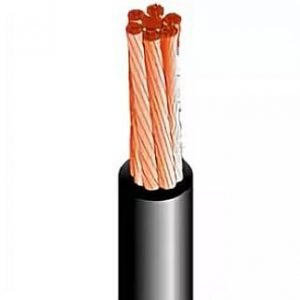

Кабель КОГ1

Кабель КОГ1 сконструирован для применения в оборудовании электросварки всех уровней автоматизации и используется для подключения свариваемого изделия и электрода к понижающему трансформатору.

Заказать

Выбор сечения

Серьезный подход к выбору сечения необходим. От него зависит проводимость, а она обеспечивает сокращение времени на весь процесс и соединение высокого качества. Характеристики инвертора требуют именно соответствующего им провода.

Кабели, имеющие сечение до 7 мм2, - удобный вариант для агрегатов, функционирующих от электросети в 220 В.

Помимо этого, к инверторам подойдут проводники, которые характеризует S сечения в 10; 16 и 25 мм2. Дополнительно сведения о сварочных проводах КГ и КОГ можно найти в статьях, пройдя по ссылкам.

Надо помнить! Применять неподходящий провод нельзя, поскольку из-за этого возможен перегрев, а это выводит из строя оборудование либо приводит к воспламенению.

Как требуется производить подключение сварочных кабелей к инвертору

Надо следовать следующим правилам:

  • подключение выполняют, используя предназначенные для этого наконечники, важно изолировать места соединений;
  • соединение шнуров проводят, воспользовавшись опрессовкой;
  • соблюдение полярности;
  • соответствие мощности кабеля используемому агрегату.

Не во всех случаях возможна опрессовка, когда соединяют два куска, отдельные практикующие специалисты пользуются способ сращивания кабелей.

Кабель КПГ-ХЛ

Кабель КПГ-ХЛ предназначен для реализации сетей электроснабжения в той их части, которая непосредственно обеспечивает подачу электроэнергии на различные подвижные приемники малой и средней мощности. Может использоваться в помещениях и на открытом воздухе на суше и на воде.

Заказать

Возможно ли удлинение сварочного кабеля на инверторе

Длину проводов подбирают, учитывая нагрузку тока на выходе и её потери по длине. У удлинённого кабеля потери будут выше, а сила тока ниже. Для достижения баланса работник должен выставлять более высокое напряжение, в результате может измениться дуга и поломаться оборудование. Так что сильно удлинять кабель инвертора не рекомендуют.

Также будет полезен опыт специалиста с Ютуба.

Необходимо знать! Пример с применением способов по изменению длины сварочного кабеля не может не вызывать недоверия.

В то же время, следует заметить, что предприятиями-изготовителями не устанавливается предел по длине проводов. А использование предназначенного для этого разъёма сварочного кабеля помогает сделать легкое и быстрое соединение, отличающееся высоким качеством. Сведения о разъёмах разного типа есть в статье «Разъём для сварочного кабеля».

Получается, у каждого исполнителя есть возможность найти ответ на вопрос, сформулированный в заголовке.
