Монтаж оптических кабелей связи

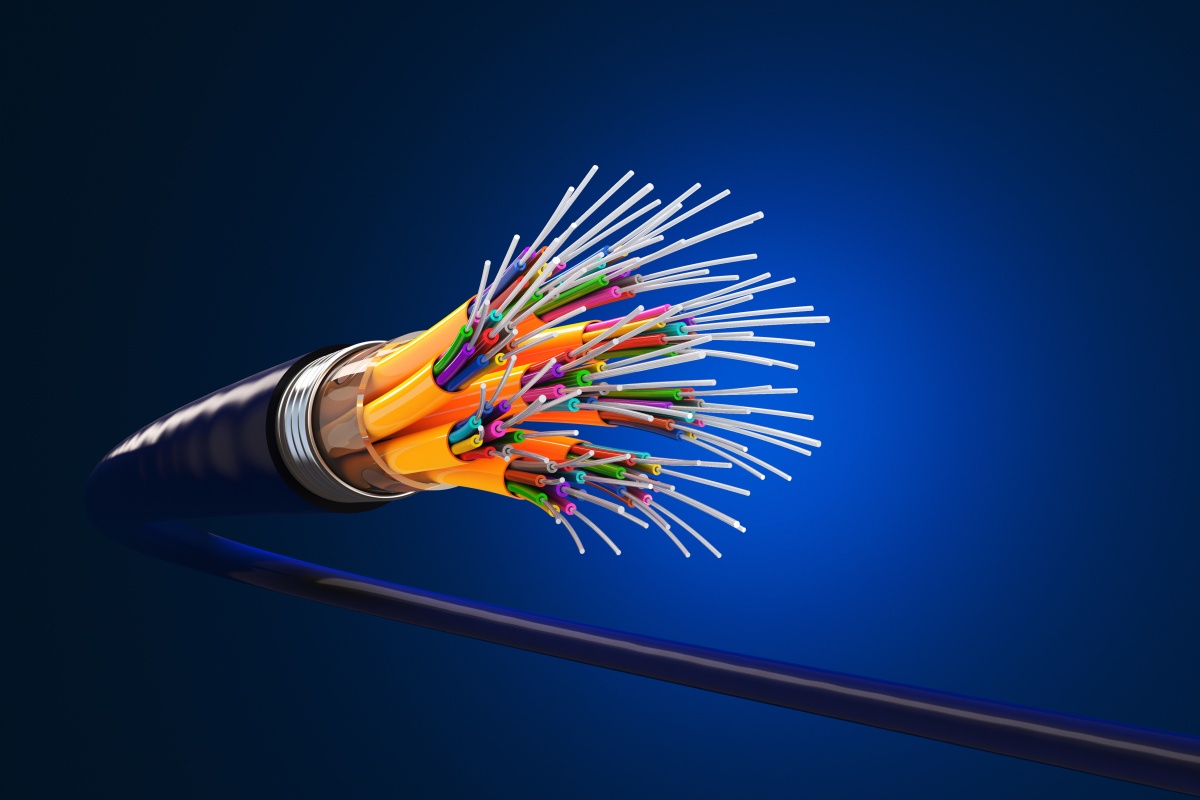

Оптические кабели связи - это система, которая базируется на оптоволоконном кабеле, которые предполагают работу с передачей информации в определенном оптическом диапазоне.

Такие оптические кабели связи отличаются высокой надежность, высоким уровнем пропускной способности, который гарантирует отличное качество связи. Такие кабели обладают большой протяженностью, и защищают систему от любых электромагнитных помех.

Проведения монтажных работ оптического кабеля связи

Перед началом проведения монтажных работ следует тщательно осмотреть барабанные системы с кабеля, чтобы исключить возможность возникновения:

  • механических повреждений;
  • царапин;
  • вмятин.

Оптический кабель NIKOLAN серии S

Оптический кабель NIKOLAN серии S предназначен для подвеса на опорах линий связи, столбах освещения, между зданиями и сооружениями. Кабель NKL-F-xxxA1S-06B-BK содержит 4, 8, 12 или 16 волокон, соответствующих стандартам ITU-T G.652.D и ITU-T G.657.A1. Волокна свободно уложены в оптические модули, которые заполнены гидрофобным гелем.

Заказать

Никогда не следует использовать кабель, у которого выявлены хотя бы какие-то малейшие дефекты. Каждый кусочек следует осмотреть при помощи фонарика.

После проверки каждого участка следует просмотреть всю трассу, чтобы выявить острые углы, забитые участки кабеля и другие механические повреждения. При любых поломках необходимо изменить маршрут, чтобы уменьшить любые риски при проведении монтажных работ.

Затем необходимо проложить кабель по всему маршруту, что все места подключения и соединения были усиленны во всех защищенных участках от неблагоприятных климатических и температурных режимов. В местах соединения участок должен оставаться запас, чтобы не допустить слишком большого давления на систему. При осуществлении прокладки кабеля следует оставить небольшой запас на концах кабельной линии.

Прокладка кабельной линии под землей

При осуществлении прокладки кабельной линии под землей следует выполнять особые условия и правила, чтобы защитить кабеля от механических повреждений в некоторых областях нагрузки, например контакт со сложными или неоднородными структурами материалов засыпной части. В этом случае кабельные линии должны быть положены на поверхность песчаного слоя, глубина которого должна составлять приблизительно 50-150 сантиметров в зависимости от условий.

Сверху так же должен лежать песчаный слой, высота которого должна быть такой же. Перед началом проведения следует осмотреть территорию, чтобы удалить все камни или другие предметы, которые способны придавить или нанести вред кабельной линии. Следует помнить, что гораздо дешевле исправлять неровности до начала проведения монтажных работ, чем менять уже проложенную систему.

Кабели NKL-F-xxxS9I-00C-BK

Кабели NKL-F-xxxS9I-00C-BK - распределительные оптические кабели, усиленные арамидными нитями, предназначены для прокладки как внутри зданий, так и снаружи, в кабельных лотках и каналах, трубах и блоках. Используются при построении магистральной кабельной подсистемы здания.

Заказать

Кабельные линии, как правило, используются при укладке в траншейную систему или в лоток непосредственно в барабан. При проведении монтажных работ барабанная система должна лежать на транспортное средство. Машина движется, и кабель прокладывается по мере продвижения. Весь процесс должен проходить медленно и плавно, чтобы не допускать возможности излома оптического кабеля связи.

А вот когда проходит укладка кабеля в лоток нельзя превышать допустимый уровень критического изгиба. Не следует чрезмерно нагружать систему механическим воздействием. Кабельные линии могут быть проложены только на ровных поверхностях в условиях с одной плоскостью. Ни одна точка не должна содержать все удельные нагрузки. При прокладке следует тщательно избегать резких углов или чрезмерного давления. Размотка должна осуществлять вручную.

Протяжка оптического кабеля связи

Осуществление протяжки оптического кабеля связи ни чем не отличается от протяжки кабеля с обычными характеристиками. Главное не следует прилагать физическую силу, чтобы случайно не нарушить целостность системы или специфические характеристики, которые были заданы изготовителем.

Скоби хомуты могут быть проложены только на силовую конструкцию, а не внешнюю оболочку. Чтобы уменьшить силу воздействия от трения мелких камушков или гальки нужно использовать специально разработанные смазки.

Если в комплектацию оптического кабеля входит концевая заделка, то в таком случае при проведении монтажных работ кабель необходимо проявлять внимательность, чтобы не были повреждены разъемы. Они не должны быть загрязнены, или они не могут быть подвержены сильному механическому воздействию.

Кабели NKL-F-xxxS9F-00C-BK

Кабели NKL-F-xxxS9F-00C-BK - оптические кабели NIKOLAN серии F, «бабочка» самонесущей конструкции, с двумя стальными силовыми элементами, предназначены для прокладки внутри зданий, в кабельных лотках и каналах, а также для наружной прокладки по внешним фасадам зданий.

Заказать

Полезные светы:

  • Кабель в лотке может стать крепче при помощи стяжек из высокопрочного нейлона. Система не может сползать с места установки или провисать в местах с повышенным давлением.
  • Следует использовать специально разработанные крепления кабеля, а если это невозможно, то стоит обратиться к помощи хомутов. Главное всю работу следует проводить аккуратно и осторожно.
  • Лучше всего использовать хомуты с внешним защитным слоем из качественного пластика.
  • Для каждого кабеля должен быть использовать один хомут. А вот применять один хомут для нескольких оптических кабелей никогда не нужно.
  • На концах кабельной системы должно оставаться в свободном состоянии, они не могут быть в натяжном состоянии.

Если при проведении монтажных работ оптических кабель был испорчен, то определенную область нужно срастить при помощи запаса.
