Подключение диммера

Еще не так давно единственно возможным вариантом для регулирования яркости освещения был прибор, который называется реостат. Сейчас же ситуация в корне поменялась, ведь на рынке заняли свою нишу полупроводники. Именно они лежат в основе современных диммеров, позволяющих в момент задать нужный уровень яркости свету лампы или торшера.

Подготовка необходимых материалов

Кабель ВВГ-П

Кабель ВВГ-П изготавливается в соответствии с российскими ТУ, но отвечает требованиям международных стандартов. Изделие относится к категории универсальных, так как его можно задействовать для подключения промышленного оборудования, локальных электрических цепей, осветительных и инженерных устройств.

Заказать

Если Вы планируете своими руками выполнить подключение освещения в доме с применением диммера, позаботьтесь о наличии нужных материалов:

  • Кабель ввг отечественного производства или импортный аналог (с кол-м жил 2 и 3, сечение должно равняться 1,5 мм.кв);
  • • Светорегулятор;
  • • Сам источник освещения (люстра, светильник)
  • • Изолирующие гильзы;
  • • Клеммы для соединения проводов с электроприбором.

Совет! По возможности, лучше приобрести качественный силовой кабель известной марки. К примеру, популярным аналогом электрокабеля ВВГ является немецкий кабель NYM как для быта, так и для масштабных производственных работ.

Кабель ВВГнг-FRHF

Кабель ВВГнг-FRHF разработан для передачи и распределения электроэнергии. Успешно функционирует в сухих и влажных помещениях. Может прокладываться в кабельных эстакадах и блоках. Подходит для использования на улице. Активно эксплуатируется в больницах, учебных заведениях, гостиницах, пансионатах и спортивных сооружениях.

Заказать

Популярные схемы подключения диммера

Прежде чем приступить к электромонтажным работам, следует продумать, как именно и откуда управление светорегулятором будет самым удобным. С этой целью разрабатывается специальный план. Когда оптимальная схема подключения выбрана и весь инвентарь готов к осуществлению монтажа – можно обесточить проводку и начинать. Для того, чтобы наверняка удостовериться в отсутствии фазы, проведите проверку при помощи индикаторной отвертки.

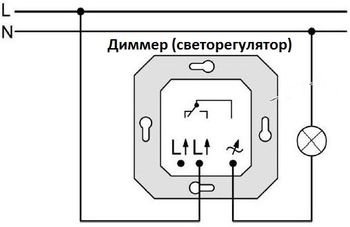

Вариант №1: с использованием ламп

Наиболее известной и легкой принято считать схему с лампами, последовательно присоединенными к диммеру. Ставить светорегулятор нужно в разрыв электрического кабеля с обозначением «L». Провода из коробки-распределителя при этом подключаются следующим образом: первый на клемму с аналогичной маркировкой и стрелкой вверх, а второй на пометку «~» и наклоненной стрелкой. Данная схема установки позволяет пользоваться диммером еще и как выключателем.

Вариант №2: с выключателем

Схема последовательной установки диммера с выключателем как нельзя лучше подойдет для спальной комнаты. Расположение светорегулятора при этом считается оптимальным около изголовья кровати. Таким образом, Вы легко сможете задавать силу света, не поднимаясь с постели. Выключатель же обычно закрепляют поближе ко входу в комнату.

Вариант №3: с двумя диммерами

Идея предполагает размещение одновременно двух светорегуляторов в помещении. Ее воплощение предпочтительно, когда комната отличается большими габаритами или есть необходимость в использовании различных источников освещения. К примеру, в одно время Вам удобнее пользоваться бра, а для другого больше подходит люстра. Монтаж в соответствии с этой схемой требует, чтобы алюминиевый силовой кабель соединял каждый из источников с распределительной коробкой тремя проводами. Двое из них объединены клеммными перемычками, а еще один является фазовым.

Кабель АВВГ-П

Кабель АВВГ-П имеет алюминиевую плоскую жилу и поливинилхлоридную оболочку. Относится к категории силовых. Он применяется в стационарны установках для передачи и распределения электрического тока. Провод выдерживает переменное напряжение в 0, 66 кВ с частотой в 50 Гц.

Заказать

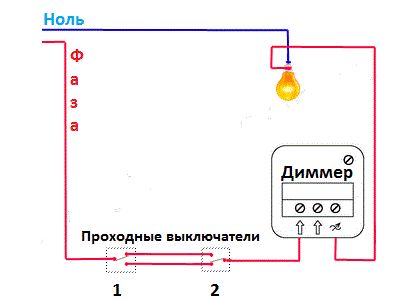

Вариант №4: с проходными выключателями

Когда речь идет о проходной комнате или же удлиненном коридоре, выполнять установку светорегулятора принято по схеме с участием сразу двух выключателей. Включать и выключать свет в таком случае Вы сможете с любого конца гостиной или коридора. Именно благодаря расположению выключателей в противоположных частях комнаты делает эту идею чрезвычайно удобной и популярной.

Порядок и особенности установки

Сложность монтажных работ по установке диммера примерно такая же, как и при аналогичных манипуляциях со стандартным выключателем. При условии имеющейся коробки-распределителя в наличие, очередность Ваших действий должна быть приблизительно такой:

  • 1. Отключить электроэнергию;
  • 2. Зафиксировать электромонтажную коробку в стене;
  • 3. Закрепить кабель с медной жилой в соответствующих зажимах;
  • 4. Прикрепить диммер корпусом к стенкам электромонтажной коробки;
  • 5. Присоединить декоративную панель;
  • 6. Возобновить подачу тока и оценить светорегулятор на предмет работоспособности.

Обратите внимание! Если контакты на вход и выход у диммера имеют обозначения, то подавать фазу в них требуется исключительно в подходящий разъем. В случае, когда подписей у контактов нет, подача фазного провода может выполняться на либо-какие входы.

Кабель NYMнг

Кабель NYMнг едназначен для передачи электроэнергии. Товар разработан для подключения электрооборудования с переменным током 660 В. Подходит для присоединения промышленных и бытовых электрических приборов. Успешно функционирует внутри любых помещений. Может прокладываться на улице.

Заказать

В заключение

Вот такая технология используется для самостоятельной установки и подключения диммера. Как Вы заметили, никаких трудностей в данном процессе возникнуть не должно. Главное – ответственно подойти к выбору типа лампы и модели самого устройства! Выполнить монтаж сможет даже новичок без диплома электрика. Однако, на случай появления у Вас каких-либо вопросов или сомнений, всегда можно воспользоваться видео инструкцией!
