Подключение звонка в квартире

Подключение звонка в квартире

Процесс установки дверного звонка является ответственной работой, к выполнению которой нужно подходить со всей ответственностью. Процедура является электромонтажной процедурой, необходимо строго соблюдать требования.

Для того чтобы выполнить эту работу, используем:

Как осуществляется работа

Прежде чем подключать, необходимо провести подготовительные работы. Предварительно подготавливаем штробу, в которую протягиваем от распредщита кабель ВВГ-П. Это нужно сделать таким образом, чтобы было достаточно длины на конце кабеля, чтобы выполнить повторное соединение. Затем делается маркировка «Питание звонка».

Необходимо выполнить прокладку кабеля туда, где планируется кнопка непосредственно от респредкоробки. Прежде всего, в штробе, а затем сквозь гильзу в стене. Многие интересуются, на какой высоте должен находиться звонок. Устанавливать его нужно примерно на 1,5 м.

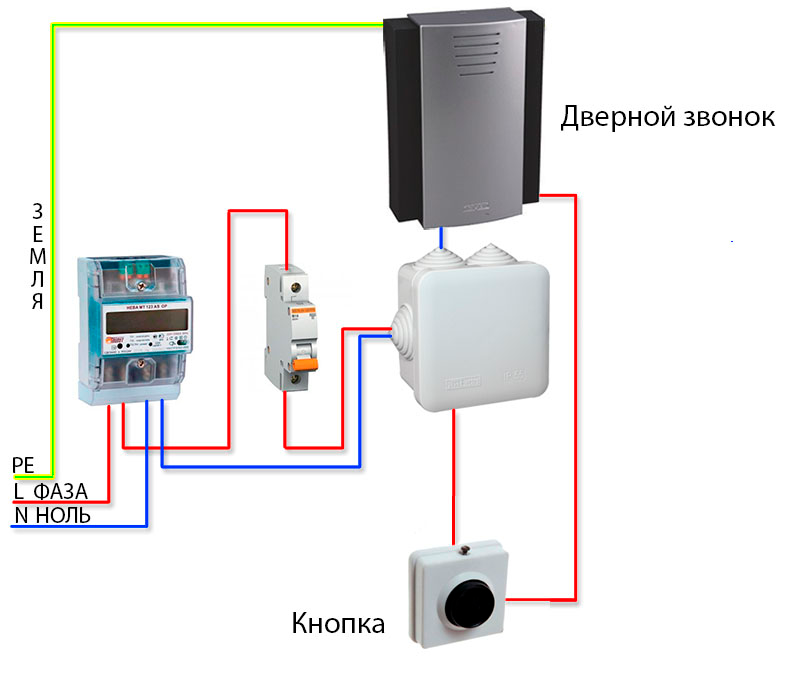

Следующим этапом будет прокладка двухжильного кабеля от распределительной коробки непосредственно к месту, где будет устанавливаться звонок. Здесь делается маркировка «Звонок». После того как эта работа проделана, переходим к щиту, где подключаем питающий кабель:

  1. Изоляционная жила белого цвета соединяется со свободной клеммой в автоматическом выключателе.
  2. Синюю жилу подключаем к свободной клемме, которая находится на нулевой шине.

В распредкоробке также нужно провести определенную работу, соблюдая последовательность действий. Здесь требуется выполнить зачистку с последующей маркировкой жил.

  1. На белую жилу кабеля «Питание звонка» маркируется «L».
  2. Синяя «Питание звонка» - «N».
  3. Белая «Кнопка» - «L».
  4. Синяя «Кнопка» - «Звонок».
  5. Белая «Звонок» - маркируется «Звонок».
  6. Синяя «Звонок» - «N».

Важно понимать, что соединять нужно провода одинакового маркера, применяя пайку, клеммы или сварочный метод. После того как проложили кабели, можно переходить к отделочным работам.

Следующий этап – установка, а также подключение кнопки и звонка. В монтажной коробке нужно зачистить кабель и подключить кнопку, придерживаясь следующей схемы:

  1. Белая жила с изоляцией – «1».
  2. Синяя – «2».

Затем осуществляем установку кнопки. Демонтируем декоративную рамку, закрепляем на стену звонок, в специальное отверстие протаскиваем кабель, выполняем его зачистку и подключаем, придерживаясь следующей последовательности:

  1. Белая жила с изоляцией – это клемма звонка «L».
  2. Синяя – клемма звонка «N».

Завершающим этапом будет закрепление в декоративной рамке. После этого можно принимать работу и пользоваться.
