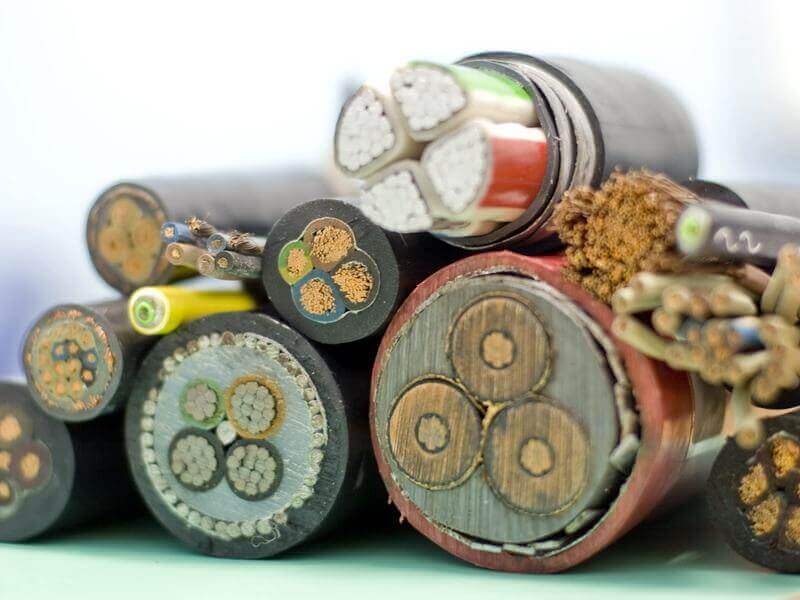

Сечение высоковольтных кабелей

В процессе проектирования объекта электроснабжения одним из важных моментов является выбор кабеля. Площадь сечения кабеля – это основной параметр, применяемый при расчетах пропускной способности электропроводки. Корректно подобранный электрический кабель – залог безопасной эксплуатации электрической схемы. Недостаточное сечение силового кабеля при высоких нагрузках приводит к его перегреву и разрушению изоляции, и как следствие – возникновению короткого замыкания.

Кабель АВБбШвнг-LS

Кабель АВБбШвнг-LS используется для распределения электрической энергии в установках стационарного типа. Выдерживает различные механические нагрузки. Проявляет устойчивость к коррозионному воздействию. Может использоваться в канализациях и земляных траншеях.

Заказать

Критерии выбора

Сечение определяется суммарной мощностью тока, которую проводник способен пропустить и зависит от множества факторов:

  • • вид электрического тока (постоянный или переменный);
  • • материала токоведущих жил кабеля (медь, алюминий);
  • • количество токоведущих жил (бронированный кабель производится в многожильном и моножильном исполнении);
  • • значение подключаемой нагрузки (сумма потребляемых мощностей электроприборов);
  • • номинальное напряжение сети;
  • • длина электрического кабеля.

В сети переменного тока также учитывается коэффициент мощности cosϕ равный отношению активной и полной мощностей. Для бытовых потребителей cosϕ условно принимается равным 1. Кроме того, следует учитывать, что количество потребляемой мощности может расти за счет увеличения электроприборов, поэтому расчет необходимо производить с некоторым запасом.

Кабель ВБШв

Кабель ВБШвН разработан для подключения объектов к источнику тока. Успешно функционирует в земле и траншеях. Подходит для туннелей, каналов и шахт. Может прокладываться в различных помещениях и на улице. Изделие не используется в кабельных блоках и в местах с растягивающими нагрузками.

Заказать

Влияние материала проводника

При выборе кабеля также учитывают материал проводника. Так, например, при одинаковой площади сечения алюминий будет нагреваться сильнее меди. Это качество обусловлено тем, что удельное сопротивление алюминиевого проводника больше, чем у медного. А значит провод с алюминиевыми жилами следует выбирать большего сечения, чем с медными. Но в этом случае возникает вопрос гибкости. При подведении проводки к дому в основном используют медный бронированный кабель. За счет меньшего сечения он более гибкий, чем аналогичный алюминиевый. По той же причине на промышленных объектах, где кабеля должны быть стойкими к изгибам и закручиваниям используются кабеля ВР и марки провода ппсрвм.

Кабель КГПСН

Кабель КГПСН относится к категории силовых. Он предназначен для оснащения электросетей различного масштаба. С помощью провода осуществляется подача электрического тока на энергоустановки. Изделие отличается устойчивостью к коррозии и прочностью. Дополнительную защиту проводу обеспечивает броня. Выдерживает напряжение до 10 кВ.

Заказать

Способы выбора и расчета

Для выбора сечения кабеля разработаны целые таблицы, указанные в ПУЭ (Правила устройства электроустановок – базовый нормативный документ электрика). Задача облегчается еще и тем, что расчет возможно произвести онлайн с помощью специального калькулятора, в который вносятся все технические характеристики сети и потребителей. Интерфейс калькулятора достаточно прост и понятен в использовании. Некоторые поля для заполнения имеют несколько предлагаемых вариантов для выбора, в другие показатели заносятся вручную из паспортов на электроприборы. Программа обрабатывает внесенные данные и выдает готовый результат.
