Технология и инструменты для протяжки и монтажа кабеля

Технология и специальные инструменты для монтажа и протяжки кабеля

Чтобы выполнять технологические операции, связанные с монтажом кабеля, необходимо иметь универсальные инструменты, намного облегчающие такую работу. Согласно технологическому процессу, перед прокладкой, кабель подвергается нескольким предварительным операциям.

Разделка

Технологическая операция включает в себя несколько действий:

  • снятие защитного слоя;
  • ликвидация оболочки;
  • освобождение от брони;
  • работа с изоляцией;
  • удаление экрана.

Технологическая документация регламентирует габариты границ разделки. Она учитывает несколько важных факторов:

  • конструкцию;
  • установленные муфты;
  • расчетное напряжение;
  • сечение провода.

Такую разделочную работу невозможно выполнить, не имея специального инструмента. Торцы бумажной изоляции во время разделки должны быть обязательно сухими. Мокрые части удаляются. Затем определяют места, где будет устанавливаться бандаж. Необходимый кусок выпрямляют, наматывают смоляную ленту. Наложение бандажа, в состав которого входит стальная проволока, выполняется при помощи особого инструмента – клетневки.

Используя обыкновенные плоскогубцы, закручивают концы проволоки. Наружная часть разматывается, пока не появится бандаж. Она остается не срезанной, чтобы защищать муфту от ржавчины. Отложив 50-70 миллиметров от первоначального бандажа, устанавливается следующий. На самой верхней кромке, с помощью бронерезки надрезаются две ленты, одна снизу, другая сверху. Глубина надреза немного больше толщины. После этого броню полностью разматывают и обламывают.

Битумный состав, а также кабельная бумага слегка подогревается на открытом огне. Для этого можно использовать пропановую горелку, хороший результат показывает паяльная лампа. Наружная оболочка силового алюминиевого кабеля очищается специальной салфеткой, которую предварительно пропитывают теплым трансформаторным маслом. Отложив от среза приблизительно 50-70 мм, специальным ножом, оборудованным ограничителем глубины, изготавливают кольцевые надрезы через каждые 10 миллиметров.

Полоска, образовавшаяся между надрезами, легко удаляется обыкновенными плоскогубцами. Надрезанную оболочку удаляют полностью по всей длине провода. Если гибкий кабель закрыт алюминиевой оболочкой, лучшим инструментом для исполнения надрезов считается нож, марки НКА-1М. Начиная со второго надреза, прямо по кругу делается винтовой надрез. Берется выступ гофры, отмеряется примерно 15-19 мм, проводится подрезка и ее удаление. Финальной операцией будет снятие изоляции, выгибание провода.

Необходимые инструменты

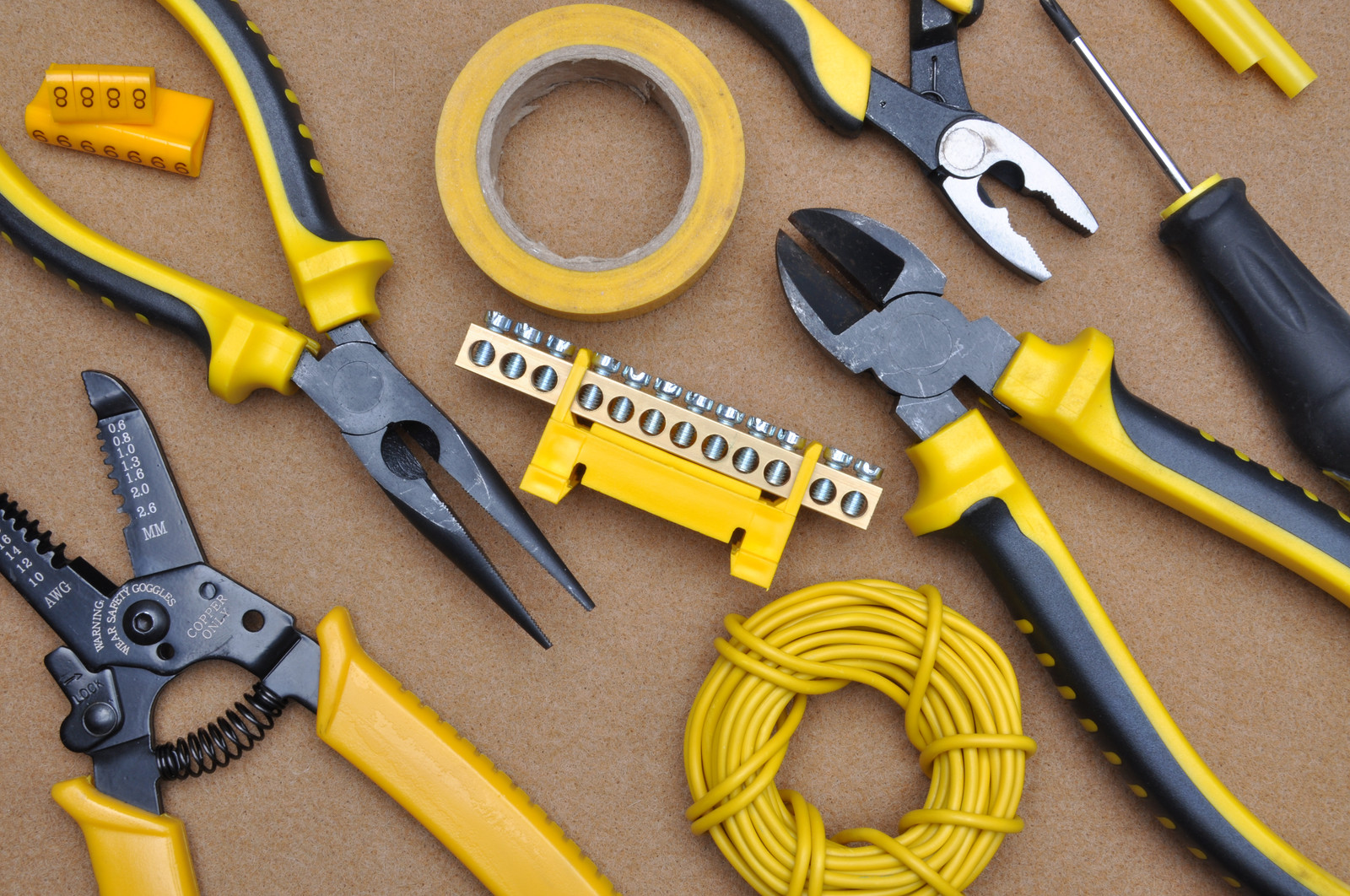

Чтобы разделать концы кабеля, снять всю изоляцию, правильно соединить жилы, используется универсальные инструменты. Они отличаются многофункциональным назначением. Однако каждый случай требует индивидуального подхода. Приходится учитывать несколько факторов:

  • температуру;
  • вид работы (наружная, внутренняя);
  • марку провода;
  • экран;
  • вид изоляции.

Например, чтобы разделать кабель, оборудованный бумажной изоляцией, необходимо иметь:

  • инструмент, снимающий изоляционный слой;
  • специальный нож, предназначенный для удаления свинцовой или алюминиевой оболочки;
  • валек;
  • разбортовку.

Для операций с пластиковой изоляцией, используется другие приспособления:

  • нож для резки пластика;
  • термоусаживающиеся материалы;
  • обычная горелка;
  • сварочный аппарат для ПВХ труб.

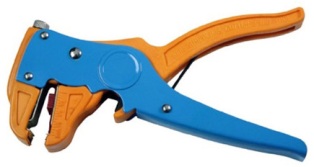

К универсальным инструментам относятся стрипперы, имеющие несколько разновидностей:

  • ручные;
  • полуавтоматы;
  • автоматы.

Эти приспособления легко снимают изоляцию, если сечение жил находится в пределах 0,2 - 6 мм. Кроме того, стрипперы легко откусывают такие провода. Они могут заменить пассатижи, а также плоскую отвертку. Такая универсальность упрощает операции с жилами. Установка кабеля в резиновой изоляции проходит намного быстрее, если воспользоваться монтажным инструментом, подразделяющимся на несколько групп:

  • пресс-клещи;
  • механизмы ручные.

Для работы обыкновенным ручным инструментом требуется физическая сила. После усовершенствования, приспособление оборудовали встроенными пружинами. Чтобы заделать кабель, нужно сжать пружину. Когда она начинает разжиматься, рабочие части сжимают кабель.

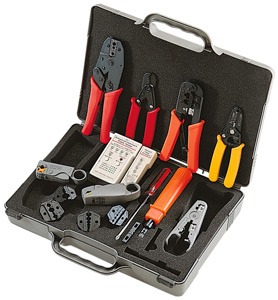

Пресс-клещи оборудованы несколькими взаимозаменяемыми лезвиями. Это позволяет удалять изоляцию с жил разного размера и сечения. Инструмент легко обрезает концы провода. Для облегчения работы, все приспособления оборудованы эргономичными рукоятками. Такая конструкция позволяет выполнять монтаж в самых труднодоступных местах, когда приходится прокладывать кабель рядом со стенами.

Универсальный инструмент намного облегчает обжимку проводов. Достаточно вставить зачищенные концы в разъем, крепко сжать ручки приспособления. Одновременно выполняется обрезка концов. Промышленность изготавливает инструменты для обработки кабеля только из особого высококачественного металла. Чтобы увеличить прочность, приспособления оборудуются ребрами жесткости. Для продления срока эксплуатации трущихся деталей, их необходимо периодически смазывать, удалять с поверхности накопившуюся грязь. Иногда рабочие части протирать растворителем.

Инструмент, используемый при прокладке кабеля

Для расширения барабана, можно воспользоваться простым инструментом:

  • лом;
  • гвоздодер;
  • топор;
  • ножницы для резки металла.

Для прокладки многожильного кабеля, его прочного захвата, необходимо иметь специальные кольца. Принцип работы напоминает «удавку». После натяжения троса, диаметр уменьшается, концы кабеля плотно зажимаются. При протяжке, захватывающие кольца начинают двигаться в противоположном направлении основного движения, кабель сжимается еще сильнее.

Если провод протягивают в трубах, пользуются специальным зажимом. Жилы фиксируют внутри приспособления, к кронштейну захвата прикрепляется трос. Нужное оборудование равномерно располагают по длине всей трассы, надежно закрепляют и усаживают. Чтобы контролировать усилие протяжки, на лебедку устанавливают динамометр. Если возникает угроза обрыва, прокладка мгновенно останавливается. После выяснения причины поломки, устраняются возникшие препятствия, протяжка запускается вновь.
