Защита кабелей связи

Защита кабелей связи
До начала работ по укладке линий связи, и после этого мероприятия следует проверить следующие параметры кабелей:

  • целостность внешнего изоляционного слоя;
  • значение сопротивления защитного покрытия токопроводящих жил на предмет допустимого уровня;
  • герметичность экранирующего слоя и наличие повреждений токопроводных линий;
  • обнаружить присутствие или отсутствие коротких замыканий между жилами, и по отношению этих линий к изоляционному покрытию и экранирующему слою;
  • значение сопротивления токоизоляционного шланга у кабелей с оболочкой из алюминия или стали, а также наличие превышения норм, которые регламентированы определенной марки.

Герметичность наружной оболочки

Приборы для проверки

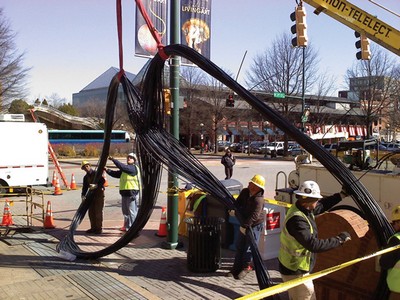

Проверочным исследованиям на целостность подвергаются строительные длины кабелей связи до момента прокладки в траншеи, протягивания через магистрали кабельной канализации и пр., после выполнения данных мероприятий, а также по завершению монтажа комбинирующих и разветвительных муфт. Тест на герметичность осуществляется посредством компрессорных установок, баллонов со сжатым воздухом, которые оснащены редукторами или специализированными анализаторами наличия утечек посредством ультразвука. Для муфт этот параметр изучается с помощьюзначение на манометрах.

Способы проверки целостности

Кабели, покрытые изолирующим слоем из металла, подача воздушной смеси и подсоединение манометра проводится с использованием клапанов, которые припаивают к оболочке. Проверкацелостности в кабелях с полиэтиленовым изоляционным покрытием выполняется посредством специализированных втулок, оснащенных вентилями. Такой способ исследования используется длякабелей, где заполняются пустоты между токопроводящими жилами гидрофобными частицами. Герметичность изоляционного внешнего слоя в кабелях данной разновидности изучаетсяспециальными измерительными приборами, к примеру, ИРК-ПРО, которые позволяют определить сопротивление токоизоляционного покрытия по отношению к «земле». Результат проверкипоказателей сопротивления для целой оболочки, рассчитанный с применением коэффициентов на длину линии 1 км и нагрев воздушной смеси согласно эталону до 200C, не может составлять выше5 МОм. Анализирование целостности также выполняется после реконструирования изоляционного покрытия в связи с ремонтными работами, в случае осуществления монтажных работ сповреждением кабеля связи.

Измерение сопротивления защитного слоя токопроводящих жил

Определение значение сопротивления защитного слоя токоведущих жил в кабелях связи до укладки предоставляет возможность выявить присутствие в нем скрытых дефектов, появившихсявследствие транспортировки. Измерения по завершению монтажа позволяют обнаружить вероятные повреждения герметичности изоляционного слоя по итогу прокладки кабеля местной связи. Определенные величины сопротивлений токоизоляции указаны технологической документацией, включая нормативы государственного стандарта качества ГОСТ 15125-92. Проверка осуществляетсяс применением цифровых или механических мегомметров, и представленного выше оборудования ИРК-ПРО. Анализирование итогов замеров проводится с поправкой на уровень влажностиокружающей среды, температурного режима в период измерений и протяженности кабеля.

Герметичность экранирующего слоя и токопроводных жил

Проверочные исследования по определению обрывов следует осуществлять как до начала прокладки линии, так и после мероприятий по монтажу. Для этого необходимы дополнительные работы поудалению наружного изолирующего слоя с обоих концов кабеля. Протяженность очищенного пространства находится в пределах интервала 150-400 мм. Важно учитывать, что скрепляющие пучкикабеля, нити или ленты, и их повивы оставляют целостными. Очистив кабели от изоляционного слоя на любом из концов, соединяют жилы с использованием неизолированного провода из меди. Далее закороченные линии совмещаются металлической оболочкой кабеля или его экранирующие покрытием. Проверку на предмет обрыва осуществляют посредством микротелефонной трубки иисточника энергоснабжения со стороны с не закороченными жилами. В процессе анализа экранированный слой либо оболочка из металла с помощью автономного источник энергоснабжения (АКБ) подсоединяется к 1 стороне микротелефонной трубки, а второй стороной прикладывают к жилам по порядку. Наличие звука подтверждает целостность, изучаемой линии. Повреждение кабеля телефонной связи также выявляют посредством специального прибора, указывавшегося в тексте.

Наличие коротких замыканий («сообщений»)

Изучение провода на предмет «сообщений» токопроводящих жил между собой или с экранирующим слоем выполняется с участка закороченных линий. Аналогично предыдущему способу выявленияповреждений 1 вывод микротелефонной трубки через источник энергоснабжения подсоединяют к экранирующему покрытию. После этого от единого закороченного провода попеременноотсоединяют жилу, и прикладывают 2-ой сторону трубки. Наличие аудио индикации свидетельствует о закороченности линии на соседнюю или металлизированный экранированный слой провода. Если при проверке выявлены поврежденные жилы то, такие линии помечают изолентой и выделяют из остальных. Итоги анализа целостности кабелей связи фиксируются в журнальном виде спометкой повива, пучка и пары, где обнаружен обрыв, и разновидность неполадки.

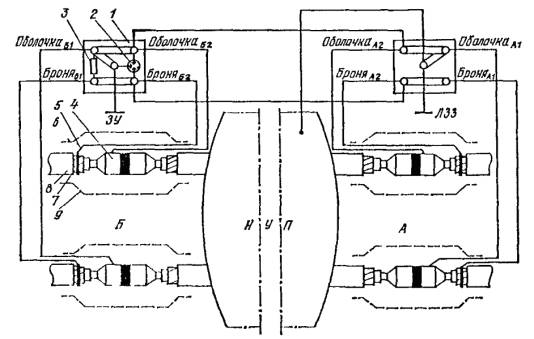

Определение сопротивления изоляционного внешнего шланга кабелей с защитным слоем из металла

Такие исследования предоставляют возможность выявить негерметичные участки шланга. Осуществляются с применением мегомметров, либо оборудования схожего с ИРК-ПРО. Выполняемыетехнические проверки служат для обнаружения дефектов кабелей связи и выявления способов ремонта неполадок.
