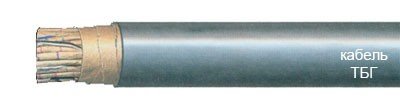

Элементы конструкции кабеля ТБГ:
Кабель связи телефонный, с числом пар от 10 до 600, с однопроволочными медными токопроводящими жилами диаметром 0,5 мм или 0,64 мм, в свинцовой оболочке, с броней из стальных или стальных оцинкованных лент, с воздушно-бумажной изоляцией.Условия эксплуатации кабеля ТБГ:
Кабель предназначен для эксплуатации на местных телефонных сетях при рабочем переменном напряжении не более 145 В частотой 50 Гц или постоянном напряжении не более 200 В.Вид климатического исполнения - У 1,2; УХЛ 1, 2; Т 1, 2.
Кабель предназначен для эксплуатации при температуре окружающей среды от минус 50 °С до 50 °С и относительной влажности воздуха до 98 % при температуре до 35 °С.
Прокладка и монтаж кабеля производится при температуре окружающего воздуха не ниже минус 15 °С. Допускается прокладка при температуре минус 20 °С при условии подогрева кабеля.
Кабель соответствует ТУ 16.К71-008-87.
Технические характеристики кабеля ТБГ:
Электрическое сопротивление жилы на длине 1 км:- диаметром 0,5 мм - 90±5 Ом;
- диаметром 0,64 мм - 55±3 Ом.
Электрическое сопротивление изоляции жил на длине 1 км - не менее8000 МОм.
Рабочая емкость на частоте 800 или 1000 Гц на длине 1 км:
- для кабеля с трубчато-бумажной изоляцией:
с жилами диаметром 0,5 мм - 52 нФ;
с жилами диаметром 0,64 мм - 50 нФ;
- для кабеля с пористо-бумажной изоляцией с диаметром жил 0,5 мм - 55 нФ.
Расчетный коэффициент затухания на частоте 800 Гц:
- для кабеля с трубчато-бумажной изоляцией:
с жилами диаметром 0,5 мм - 1,24 дБ/км;
с жилами диаметром 0,64 мм - 0,97 дБ/км;
- для кабеля с пористо-бумажной изоляцией:
с жилами диаметром 0,5 мм - 1,31 дБ/км;
с жилами диаметром 0,64 мм - 0,97 дБ/км.
Допустимый радиус изгиба кабеля - 16 диаметров кабеля по оболочке.
Срок службы кабеля - не менее 25 лет.
Описание кабеля ТБГ
Кабель ТБГ востребован при создании локализованных элементов телефонных сетей, внутригородской прокладки. Поддержка высокой скорости передачи, низкие показатели сопротивления и затухания сигнала, а также поддержка стандартного рабочего напряжения делают продукцию одним из наиболее популярных вариантов.
Расшифровка буквенного обозначения:
- Т — продукция для организации телефонной связи;
- Б — защитное бронирование;
- Г — «голый» тип провода без внешнего слоя по броне.
Допускается применение в рамках городской телефонной разводки. Возможна прокладка кабеля в помещениях с повышенной пожароопасностью, тоннелях, коллекторах и шахтах специализированного и общего назначения. Умеренная на кабель ТБГ цена обуславливает использование продукции частными и муниципальными заказчиками при организации линий связи.
Конструктивные особенности ТБГ
- Токоведущие жилы круглого сечения изготовлены из меди.
- Изоляция бумажная трубчатого типа обеспечивает защиту от пробоя и облегчает поиск места повреждения.
- Проводники в пучке объединяются попарно. Первичные пучки состоят из пяти или десяти пар проводов.
- В вариантах, где количество пар более сотни, они дополнительно объединяются в скрутки по 50 или 100.
- Сердечник проводки сформирован в результате скрутки тоководов.
- Поясная изоляция выполнена из кабельной бумаги с высокой устойчивостью.
- Свинцовая оболочка изготавливается из металла с большой примесью сурьмянистых соединений, что увеличивает сопротивляемость химическим и биологическим воздействиям, продлевает срок службы.
- Покров защиты состоит из слоя крепированной бумаги, соединенной битумом и брони из стальных лент. Внешнее покрытие битумом и раствором мела повышает защитные свойства.
Характеристики кабеля ТБГ
- Основным назначением продукта является использование при прокладке местных сетей связи, где допускается питающее напряжение переменного тока до 145 В при частоте 50 Гц или постоянного 200 В.
- Главными условиями для успешной и долговечной прокладки выступает отсутствие растягивающих нагрузок в грунтах, их стабильность и отсутствие химической активности по отношению к свинцовой оболочке.
- Существует ограничение на интенсивность электромагнитного влияния в зоне пролегания проводки.
- Гибкость медных жил определяется на уровне 1,2 по ГОСТ 22483 – 2012.
- Температурные рамки эксплуатации охватывают значения от + 50 °C до – 50 °C.
- Допускается монтаж в холодный период при условии температур выше – 15 °C.
- Диаметр изгиба провода не менее 10 его сечений.
- Сопротивление медной проволоки находится в пределах 0,64 — 55 Ом на километр в зависимости от толщины проволоки.
- Защитные показатели изоляции более 8000 Ом на км.
- Общая рабочая емкость при 800 и 1000 Гц 50 – 52 нФ на км.
- Срок службы не менее 25 лет.
ТБГ цена
Качественное профессиональное снабжение доступной специализированной продукцией для телефонных сетей от ООО «НОВАКАБЕЛЬ» позволяет осуществлять ремонтные работы и прокладывать новые линии в любых регионах и населенных пунктах нашей страны. ТБГ купить просто непосредственно на сайте из карточки товара или обратившись к персональному менеджеру.
Среди основного набора аналогов стоит отметить бронированный образец с внешним покрытием:
